Atuador KNX DIN válvulas e comutação | 8 entradas – 4+4 saídas
€242,00 Incl. IVA €429,55 Incl. IVA. Esgotado, mas disponível
Especificações
Informação
Link para o site da eelectron (inglês)

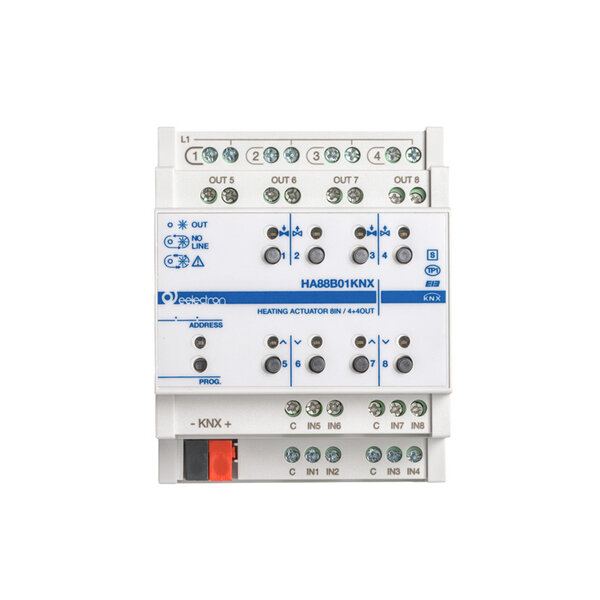

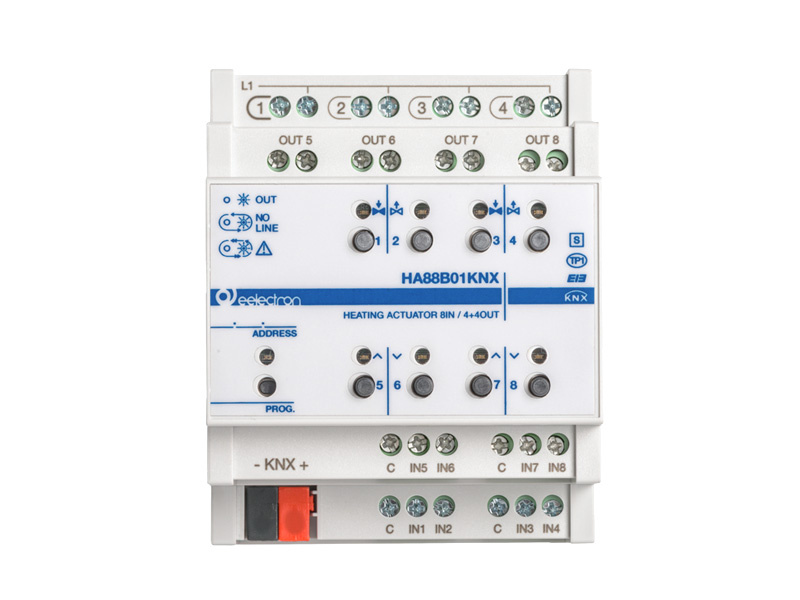

Atuador KNX DIN para válvulas e comutação | 8 entradas – 4+4 saídas
Art. n.º: HA88B01KNX
Este atuador KNX para calha DIN foi concebido para o controlo de válvulas térmicas, unidades fan coil e cargas elétricas. O dispositivo combina 4 saídas triac, 4 saídas de relé e 8 entradas multifuncionais numa solução KNX compacta para instalações HVAC e de edifícios.
Aplicações
- Controlo de válvulas térmicas (ON/OFF, PWM ou 3 pontos)
- Gestão de unidades fan coil de 2 e 4 tubos com até 3 velocidades de ventilador
- Comutação de iluminação e outras cargas elétricas
- Controlo de estores e persianas
- Quartos de hotel, escritórios e edifícios comerciais
Funções
- 4 saídas triac 24…230 V AC para válvulas
- 4 saídas de relé de 16 A para cargas de comutação e motores
- 8 entradas para contactos livres de potencial
- Entradas configuráveis para sondas de temperatura NTC
- Até 4 módulos de termóstato integrados com controlo PI
- Suporte para aplicações fan coil, aquecimento e arrefecimento
- 7 funções lógicas para automação e cálculos
- Botões de comando manual e LEDs de estado no dispositivo
Dados técnicos
- Alimentação do bus KNX: 21–32 V DC através de cabo KNX
- Consumo de corrente: ≤ 15 mA (≤ 30 mA durante a comutação)
- Saídas triac: 24…230 V AC, 50/60 Hz
- Corrente nominal triac: 500 mA por saída
- Corrente de arranque triac (4 saídas): máx. 4 A
- Saídas de relé: 16 A cos φ 1 / 8 A cos φ 0,6
- Corrente de pico máx. do relé: 165 A / 20 ms
- Entradas: 8 × digitais (livres de potencial)
- Entradas analógicas: sondas NTC TS01A01ACC, TS01B01ACC
- Comprimento máx. dos cabos de entrada: 30 m (cabo torcido)
- Montagem: calha DIN, 4 módulos
- Grau de proteção: IP20
- Temperatura de funcionamento: -5 °C a +45 °C
Observações importantes
- Não exceder a corrente máxima de arranque de válvulas e relés.
- Ao utilizar várias válvulas térmicas, deve ser considerada a corrente total de arranque.
- Utilizar atrasos de ligação para evitar picos de carga simultâneos.
- Os drivers LED e os balastros eletrónicos devem ser verificados quanto à corrente de arranque.
- A instalação e a parametrização devem ser realizadas por um instalador KNX qualificado.
