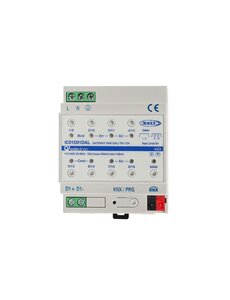

Gateway KNX DALI TW, 1 canal
€428,00 Excl. IVA
€475,00 Excl. IVA
€517,88 Incl. IVA €574,75 Incl. IVA. Esgotado, mas disponível
Preço unitário: €428,00 / Peça
€517,88 Incl. IVA €574,75 Incl. IVA. Esgotado, mas disponível
Gateway KNX-DALI universal com 1 canal para controlar até 64 ECGs DALI. Suporta Tunable White (DT-8), controlo de grupos, cenas, programação e diagnóstico de falhas via KNX. Leia mais
Especificações
Marca:
eelectron
Numero de artigo::
IC01D01DAL
EAN:
8054144522937
Disponibilidade:
Esgotado, mas disponível
Prazo de entrega:
Enviado em aproximadamente 8 dias úteis (atenção: este é um prazo indicativo e depende da disponibilidade do fabricante; em alguns casos, pode ser enviado mais cedo, mas também pode demorar mais).
Informação
Link para o site da eelectron (Inglês)

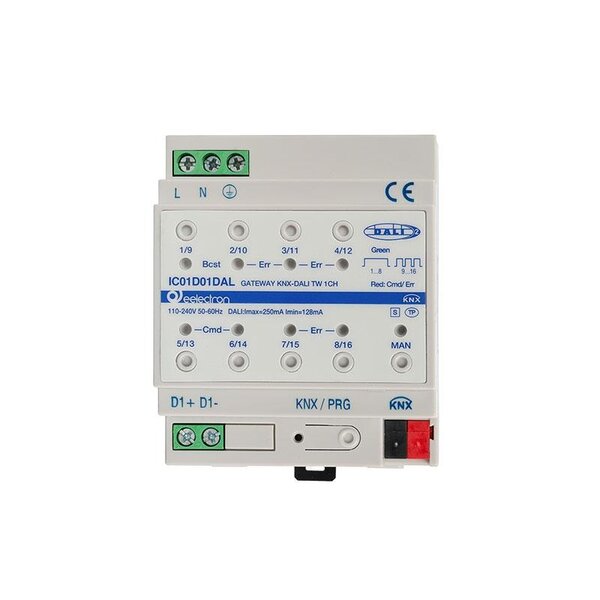

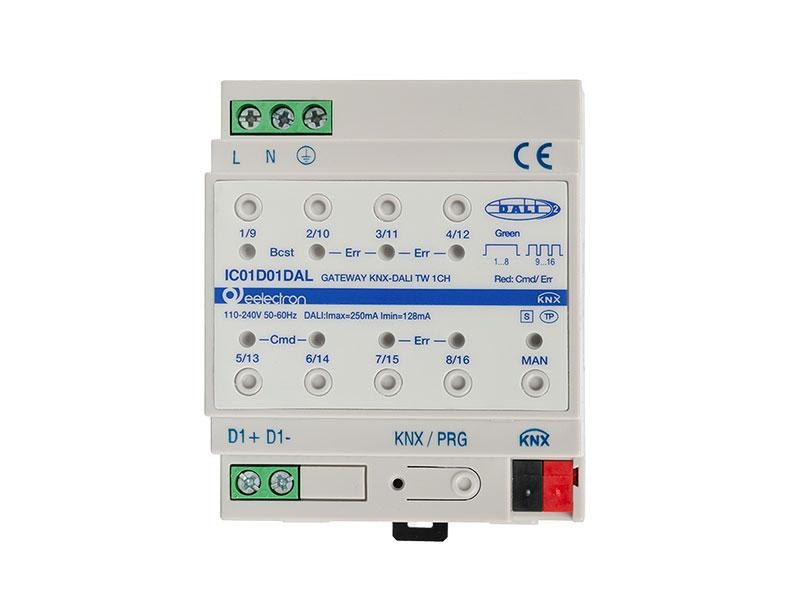

Gateway KNX DALI universal TW – 1 canal
Código do artigo: IC01D01DAL | EAN: 8054144522937
O Eelectron IC01D01DAL é um gateway KNX–DALI universal com um canal (Controlador de Aplicação Master Único) projetado para controlar reatores eletrónicos (ECG) com interface DALI de acordo com a norma EN 62386. O dispositivo converte comandos KNX de comutação e regulação em telegramas DALI e transmite informações de estado do barramento DALI para o barramento KNX. Uma única saída DALI permite controlar até 64 ECGs, individualmente ou em até 16 grupos DALI. Suporta Tunable White (DT-8) e integra cenas, horários e controlo de cor através do sistema KNX.
Aplicações
- Integração KNX–DALI para sistemas de iluminação em escritórios, lojas e edifícios comerciais
- Controlo Tunable White (DT-8) e de cor através de cenas e horários KNX
- Controlo de grupos e modo broadcast com operação manual no próprio dispositivo
- Monitorização, deteção de falhas e planeamento de manutenção (contador de horas por grupo/ECG)
Principais características
- 1× saída DALI, até 64 ECGs (individuais ou em 16 grupos)
- Tunable White / DT-8 e controlo de luz colorida (Device Type 8) conforme o subtipo:
- Tc (temperatura de cor correlacionada)
- XY (coordenadas de cor xy)
- RGB / RGBW / HSV (subtipo DT-8 RGBWAF)
- Configuração ETS5 através de DCA (Device Control App) com endereçamento flexível
- Programação de cenas e horários para grupos e ECGs individuais (por valor e/ou cor)
- Modos de funcionamento: contínuo, noturno ou temporizado tipo escada
- Contador de horas de funcionamento por grupo/ECG com alarme ao atingir a vida útil
- Gestão de falhas: objetos individuais de erro, análise detalhada por grupo/dispositivo, contagem e monitorização de limites configuráveis
- Módulo de cenas com regulação e função “Quick exchange” para substituição rápida de ECGs defeituosos
- Controlo manual (grupos e broadcast) através de botões frontais; LEDs de indicação de estado e erro
Informações DALI e compatibilidade
- Compatível com ECGs conforme EN 62386-102 ed.1 (DALI v1) e ed.2 (DALI-2)
- Certificado de acordo com EN 62386-101 e -103 ed.2 (DALI-2) e autorizado a ostentar o logótipo DALI-2
- Modo Master Único: não são permitidos outros controladores DALI no mesmo segmento. A alimentação DALI é integrada e não é permitida fonte DALI externa
- Os dispositivos DT-1 (iluminação de emergência) podem ser lidos e controlados, mas as funções de teste e relatório não são suportadas. Para compatibilidade total com DT-1 recomenda-se o IC01D03DAL
Dados técnicos
Tensão de alimentação (rede) | 110–240 V AC ou DC, 50–60 Hz |
---|---|
Consumo de energia | Máx. 9 W |
Bus KNX | SELV 24 V DC, aprox. 5 mA; meio: par entrançado (TP) |
Saídas DALI | 1× Controlador de Aplicação Master Único (EN 62386-103 ed.2) |
Número máximo de ECGs | 64 (individuais ou em 16 grupos) |
Tensão DALI | Típ. 16–18 V DC, à prova de curto-circuito; corrente garantida 128 mA, máx. 250 mA (isolamento básico, não SELV) |
Atraso de desligamento | 600 ms após deteção de curto-circuito |
Reinício | 5 s após o desligamento por curto-circuito |
Conexões (rede) | L/N/PE, parafuso, 3× 1–2,5 mm² (sólido ou flexível) |
Conexões (DALI) | D+ / D-, parafuso, 2× 1–2,5 mm²; secção mínima recomendada 1,5 mm² |
Ligação KNX | Conector de bus, mola 0,6–0,8 mm (sólido) |
Elementos de controlo | Botão Prog (KNX), 1× manual, 8× grupo/broadcast/serviço |
Indicadores | LED vermelha (modo normal/endereço); LED RGB (manual/erro); 8× LEDs vermelhas (estado do grupo/erros) |
Carcaça | ABS V0, 4 módulos DIN, aprox. 130 g |
Montagem | Calha DIN de 35 mm (quadro de distribuição de baixa tensão) |
Grau de proteção | IP20 (EN 60529) |
Classe de proteção | Classe I (IEC 1140) |
Categoria de sobretensão | Cat. III |
Grau de poluição | Classe 2 |
Normas e diretivas | EN 62386-101/-102/-103, EN 63044-5-3; LVD 2014/35/UE; UK S.I. 2016:1101 |
Notas importantes
- Modo Master Único: apenas um controlador DALI por segmento; não é permitida fonte DALI externa.
- Alimentação DALI integrada: o gateway alimenta a linha DALI; respeitar limites de corrente e comprimento de cabo.
- O subtipo DT-8 PrimaryN não é suportado; utilizar Tc/XY/RGB(RGBW/HSV) conforme especificação do ECG.
- Para iluminação de emergência DT-1 com funções de teste/relatório, utilizar IC01D03DAL.
- A instalação, configuração e parametrização ETS devem ser realizadas por técnicos qualificados de acordo com as normas KNX/DALI e regulamentos de segurança locais.
