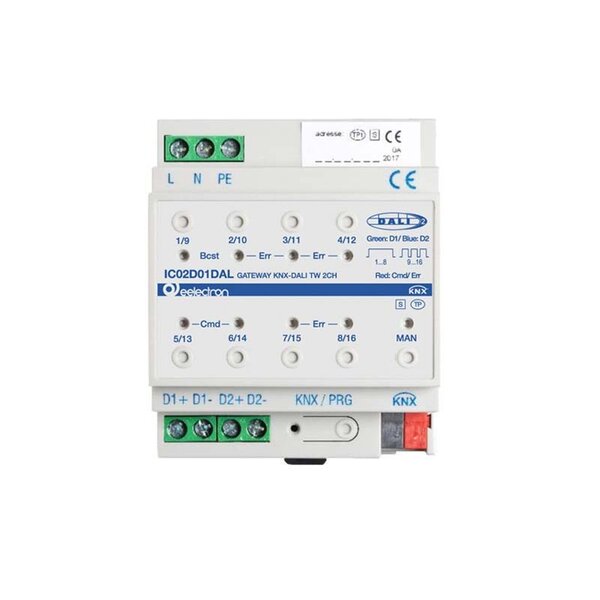

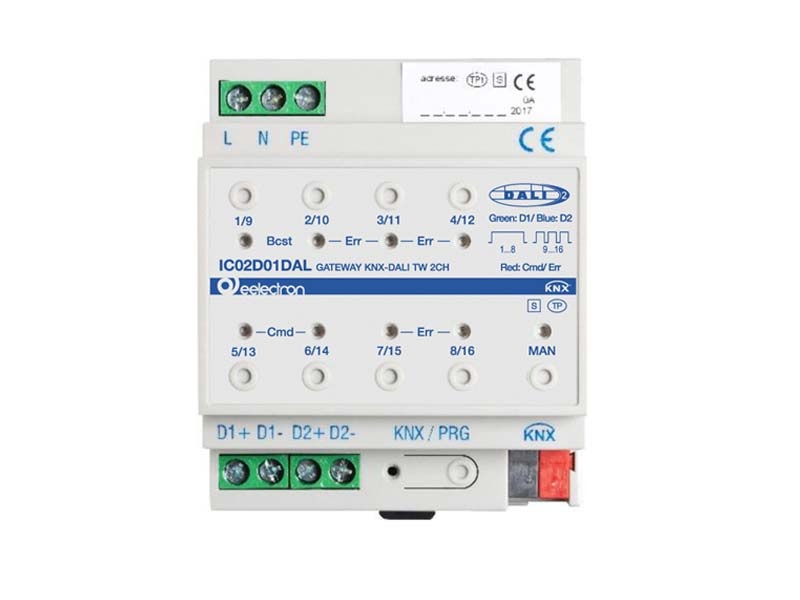

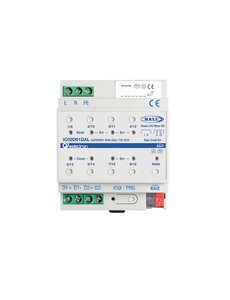

Gateway KNX DALI – 2 canais

617,00 Excl. IVA €685,00 Excl. IVA
€746,57 Incl. IVA 828,85 Incl. IVA.
Esgotado, mas disponível
Preço unitário: €617,00 / Peça
Gateway KNX-DALI com 2 canais independentes para controlar até 128 ECG (64 por canal). Suporta Tunable White (DT-8), cenas, horários e diagnóstico de falhas via KNX. Leia mais

Especificações

Marca:
eelectron
Numero de artigo::
IC02D01DAL
EAN:
8054144522234
Disponibilidade:
Esgotado, mas disponível
Prazo de entrega:
Enviado em aproximadamente 8 dias úteis (atenção: este é um prazo indicativo e depende da disponibilidade do fabricante; em alguns casos, pode ser enviado mais cedo, mas também pode demorar mais).

Informação

Link para o site da eelectron (Inglês)

Gateway KNX DALI TW – 2 canais

Número do artigo: IC02D01DAL  |  EAN: 8054144522234

O Eelectron IC02D01DAL é um gateway KNX–DALI universal com dois canais totalmente independentes (Single Master Application Controllers) para controlar reatores eletrônicos (ECG) com interface DALI conforme a norma EN 62386. Cada canal pode gerir até 64 ECG, individualmente ou em até 16 grupos DALI, permitindo o controlo de até 128 dispositivos através de um único gateway. O dispositivo suporta Tunable White (DT-8) e DALI-2, fornecendo alimentação direta aos ECG conectados, sem necessidade de fonte DALI externa.

Aplicações

  • Integração KNX–DALI para controlo de iluminação em escritórios, edifícios públicos e espaços comerciais
  • Controlo de iluminação Tunable White (DT-8) e de cor dinâmica via KNX
  • Gestão de cenas, horários e grupos para iluminação eficiente e inteligente
  • Monitorização de falhas, contador de horas de funcionamento e manutenção via KNX
  • Montagem em calha DIN (35 mm) em quadros elétricos de baixa tensão

Funções principais

  • 2 saídas DALI independentes – até 64 ECG por canal (compatível com DALI/DT-8)
  • Controlo Tunable White (DT-8 sub-tipo Tc) e gestão de cor (XY, RGB, HSV, RGBW)
  • Total compatibilidade com DALI-2 segundo EN 62386-101/-102/-103 ed.2
  • Configuração completa através do ETS5 e da aplicação DCA (Device Control App)
  • Endereçamento de até 16 grupos por saída
  • Módulo de cenas com regulação e programação horária por valor ou cor
  • Contador de horas por grupo/ECG com aviso de fim de vida útil
  • Deteção de falhas individual com análise detalhada por grupo/dispositivo
  • Monitorização de limites com valores configuráveis
  • Função “Quick Exchange” para substituição rápida de ECGs defeituosos
  • Controlo manual de grupos e telegramas broadcast através de botões frontais
  • Indicadores LED para modo, erro e estado de grupo (vermelho/verde/azul)

DALI e compatibilidade

  • Single Master Application Controller – operação multi-mestre não permitida
  • Compatível com ECGs segundo EN 62386-102 ed.1 (DALI v1) e ed.2 (DALI-2)
  • Certificado segundo EN 62386-101 e -103 ed.2 (DALI-2, certificado DIIA)
  • Suporta Device Type 8 (DT-8) para gestão de branco variável e cor
  • Subtipos suportados: XY, Tc, RGB, HSV, RGBW (PrimaryN não suportado)
  • Leitura e controlo de dispositivos DALI DT-1 (iluminação de emergência) sem funções de teste

Dados técnicos

Alimentação (rede) 110–240 V AC/DC, 50–60 Hz
Consumo máximo 16 W
Alimentação do barramento KNX SELV 24 V DC, aprox. 5 mA
Número de saídas DALI 2 (Single Master Application Controller, EN 62386-103 ed.2)
Número máximo de ECG 64 por saída (128 no total)
Tensão DALI Típ. 16–18 V DC, à prova de curto-circuito, isolamento básico (não SELV)
Corrente garantida 128 mA
Corrente máxima 250 mA
Atraso de desligamento 600 ms após deteção de curto-circuito
Atraso de reinício 5 s após recuperação do curto-circuito
Elementos de controlo Botão de programação (KNX), botão de modo manual, 8 teclas de função
Indicadores LED vermelho/verde/azul (modo, erro, estado) + 8 LEDs vermelhos (estado do grupo)
Invólucro Plástico ABS V0, 4 módulos DIN
Montagem Em calha DIN (35 mm) conforme EN 60715
Peso Aprox. 130 g
Classe de proteção Classe I conforme IEC 1140
Grau de proteção IP20 conforme EN 60529
Categoria de sobretensão Categoria III
Grau de poluição Classe 2 (EN 60664-1)
Temperatura de funcionamento -5 °C … +45 °C
Temperatura de armazenamento -25 °C … +55 °C
Humidade relativa 5 % – 93 % (sem condensação)
Normas e diretivas EN 62386-101/-102/-103, EN 63044-5-3, EMC 2014/30/UE, LVD 2014/35/UE

Notas importantes

  • Utilizar apenas um controlador DALI por segmento (operação multi-mestre não permitida).
  • A alimentação DALI integrada fornece energia aos ECGs conectados – fontes externas não são permitidas.
  • O subtipo DT-8 PrimaryN não é suportado.
  • Para controlo completo de iluminação de emergência DT-1, recomenda-se o modelo IC01D03DAL.
  • A instalação e configuração devem ser realizadas por técnicos qualificados conforme as normas KNX e DALI.
