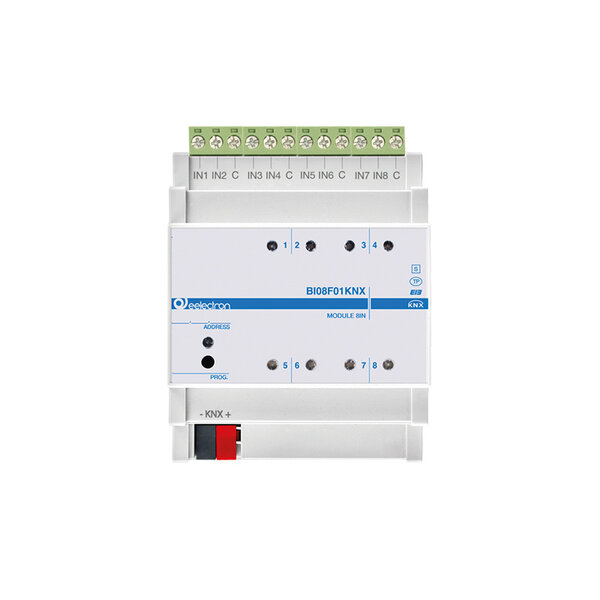

Universele DIN-module met 8 digitale ingangen
€158,51 Incl. btw €280,72 Incl. btw. Niet op voorraad, wel beschikbaar
Specificaties
Informatie
Link naar website eelectron (Engels)

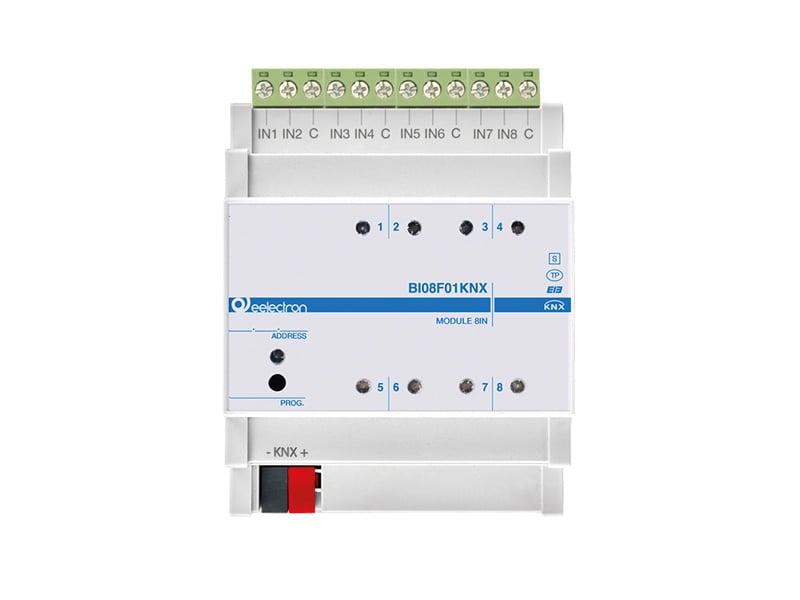

Universal DIN-module – 8 digitale ingangen (KNX)
Artikelnummer: BI08F01KNX
De Eelectron BI08F01KNX is een veelzijdige KNX DIN-railmodule met 8 digitale ingangen voor potentiaalvrije contacten, zoals drukknoppen, magneetcontacten en andere sensoren. De ingangen kunnen worden geconfigureerd voor aan/uit-commando’s, dimmersturing, jaloezie-/rolluikbediening, scènes, sequenties en puls telling. Dankzij de uitgebreide functionaliteit is dit apparaat ideaal voor residentiële, utilitaire en gebouwautomatiseringsprojecten.
Toepassingen
- Koppeling met KNX via drukknoppen, magneetcontacten en potentiaalvrije sensoren
- Schakel-, dim- en jaloezie-/rolluikfuncties
- Scènes, sequenties en meer geavanceerde automatisering
- Pulsteller voor digitale ingangen (short distance)
- NTC-temperatuurmeting en thermostaatfunctionaliteit
- Aansluiting van smart sensors (CO₂ of VOC + temperatuur)
Belangrijkste functies
- 8 onafhankelijke digitale ingangen (potentiaalvrij)
- Instelbaar als short distance of long distance
- Lijnbewaking via EOL-weerstand 1,8 kΩ (1/8 W) voor hogere veiligheid (long distance)
- Pulstelling bij configuratie als digitaal short distance
- Status-LED per ingang zichtbaar op het frontpaneel
- Ondersteunt analoge NTC-sensoringangen (ingangen 1, 3, 5 en 7)
- Thermostaatmodule met PI-regeling voor verwarming/koeling, ventielen, 2-/4-pijps fancoils
- Smart sensor-ondersteuning (SM03E01ACC CO₂ / SM03E02ACC VOC)
- 10 logische blokken voor eenvoudige of complexe logica
- Ondersteunt proportional control, vocht-/temperatuurregeling en dauwpuntberekening
- Volledige KNX/ETS-configuratie (scènes, timers, logica, sequences)
- Geïntegreerde KNX-businterface
Technische specificaties
| Model | BI08F01KNX |
|---|---|
| Merk | Eelectron |
| EAN | 8054144522289 |
| Aantal ingangen | 8 digitale ingangen (potentiaalvrij) |
| Lijnmodus | Short distance / long distance |
| Lijnbewaking | EOL-weerstand 1,8 kΩ, 1/8 W (long distance) |
| Pulsteller | Ja, bij short-distance configuratie |
| NTC-sensoringangen | Ja, op ingangen 1, 3, 5 en 7 (TS01A01ACC / TS01B01ACC) |
| Smart sensor ondersteuning | Ja, compatibel met SM03E01ACC (CO₂) en SM03E02ACC (VOC) |
| Statusindicatie | LED per ingang |
| Logica | 10 logische blokken (threshold, algebraïsch, conditioneel) |
| Thermostaat | PI-controller, 2-staps verwarming/koeling, ventielen, 2-/4-pijps fancoils |
| Configuratie | ETS (scènes, timers, sequences, logica) |
| Businterface | KNX TP geïntegreerd |
| Montage | DIN-rail (4TE) |
Belangrijke opmerkingen
- Gebruik bij long-distance lijnbewaking altijd de juiste EOL-weerstand van 1,8 kΩ.
- Pulstelling functioneert uitsluitend in short-distance modus.
- NTC-sensoringangen zijn alleen beschikbaar op ingangen 1, 3, 5 en 7.
- Smart sensors kunnen alleen op de aangewezen ingangen worden gebruikt.
- Installatie en ETS-configuratie uitsluitend door erkende KNX-installateurs.
