Universele DIN-module 8 IN – Hoogspanning 100–250 V AC/DC
€205,70 Incl. btw €385,99 Incl. btw. Niet op voorraad, wel beschikbaar
Specificaties
Informatie
Link naar website eelectron (ENG)
Universal DIN-module – 8 hoogspanningsingangen (100–250 V AC/DC, KNX)
Artikelnummer: BI08H01KNX

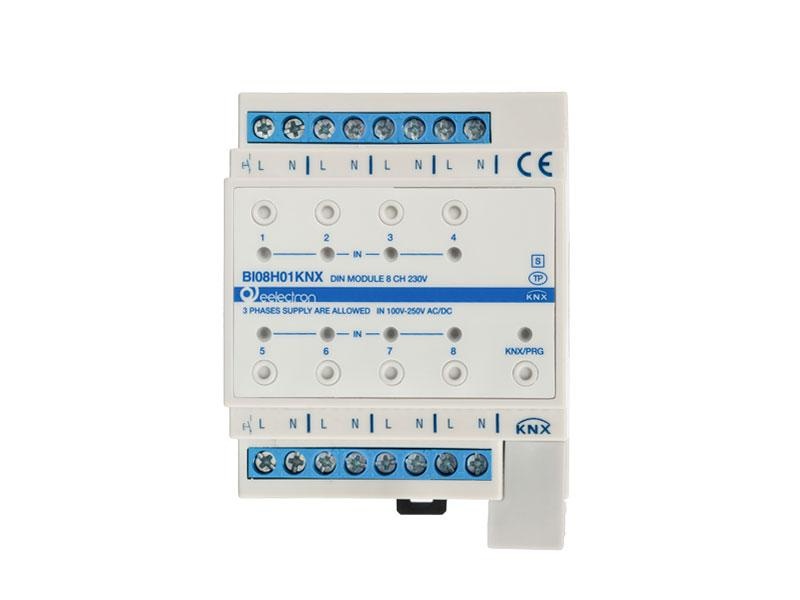

De Eelectron BI08H01KNX is een universele KNX DIN-railmodule met 8 hoogspanningsingangen voor 100–250 V AC/DC. De module detecteert zowel spanningsaanwezigheid als spanningspulsen, en kan daardoor gebruikt worden voor bewaking van netspanningen, detectie van schakeltoestanden, pulsdetectie en de aansturing van KNX-functies zoals schakelen, dimmen, jaloeziebediening en scènes. De unit is uitgevoerd in een 4TE-reg-behuizing en is geschikt voor montage in standaard verdeelinrichtingen.
Toepassingen
- Bewaking van 100–250 V AC/DC spanningen
- Detectie van schakelingen, systeemstatussen en pulsen
- Aansturing van on/off-, dim- en jaloeziefuncties binnen KNX
- Scènes, sequenties en meer geavanceerde automatiseringsfuncties
- Koppeling van conventionele 230V-schakelaars en detectors (bijv. bewegingsmelders)
Belangrijkste functies
- 8 onafhankelijke hoogspanningsingangen (100–250 V AC/DC)
- Detectie van spanningsaanwezigheid en spanningspulsen
- Ondersteunt schakelen, dimmen, jaloezie-/shuttersturing en scènes
- Geavanceerde functies: timers, logische functies, alarmen, setpoints
- Gedrag bij bus-herstel instelbaar
- Meervoudige acties en uitgebreide scene controller
- Geschikt voor maximaal 3 fasen (elke ingang mag op een aparte fase zitten)
- Geïntegreerde KNX-businterface
Technische specificaties
| Model | BI08H01KNX |
|---|---|
| Merk | Eelectron |
| EAN | 8054144522951 |
| Aantal ingangen | 8 binaire hoogspanningsingangen (100–250 V AC/DC) |
| Spanningsdetectie | 230 V AC scanning, pulsen en statussen |
| Inputstroom | 0,06 mA per ingang |
| Fasen | Maximaal 3 fasen toegestaan (ingangen mogen op verschillende fasen) |
| Max. kabellengte | 100 m |
| KNX-voeding | 21–30 V DC via KNX-bus (max. 9,4 mA) |
| Businterface | Geïntegreerd (KNX TP) |
| Montage | DIN-rail (4TE, 35 mm) |
| Behuizing | ABS V0 — 70 × 58 × 90 mm — 235 g |
| Beschermingsgraad | IP20 (EN 60529) |
| Veiligheidsklasse | Klasse III |
| Temperatuurbereik | -5 °C tot +45 °C (bedrijf), -25 °C tot +55 °C (opslag) |
| Relatieve vochtigheid | Max. 93%, niet-condenserend |
| Normen | EN 63044-5-1 / EN 63044-5-2 — EMC Directive 2014/30/EU — KNX-certificatie |
Belangrijke opmerkingen
- Elke ingang kan op een eigen fase worden aangesloten (max. 3 fasen).
- Gebruik uitsluitend binnen, in droge omgevingen (IP20).
- De module is uitsluitend geschikt voor hoogspanningsdetectie, niet voor potentiaalvrije contacten.
- Installatie en ETS-configuratie dienen te worden uitgevoerd door erkende KNX-installateurs.
