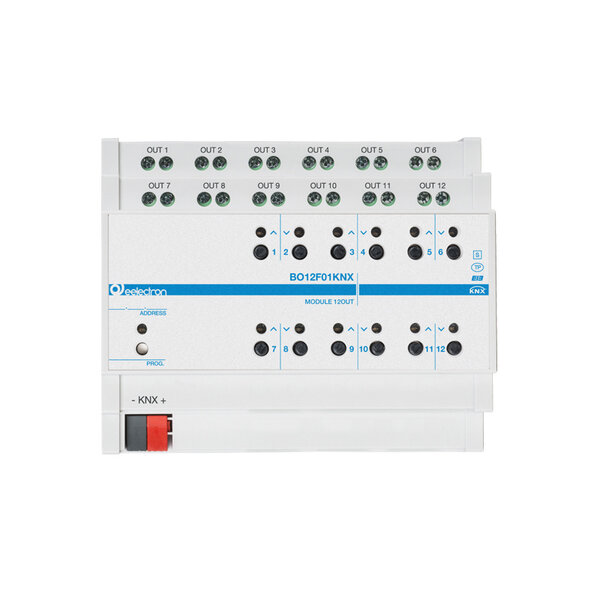

Universal Module 12 OUTPUTS Plus 16A/16AX – licht, jaloezie & HVAC
€307,34 Incl. btw €545,71 Incl. btw. Niet op voorraad, wel beschikbaar
Specificaties
Informatie
Link naar website Eelectron (Engels)

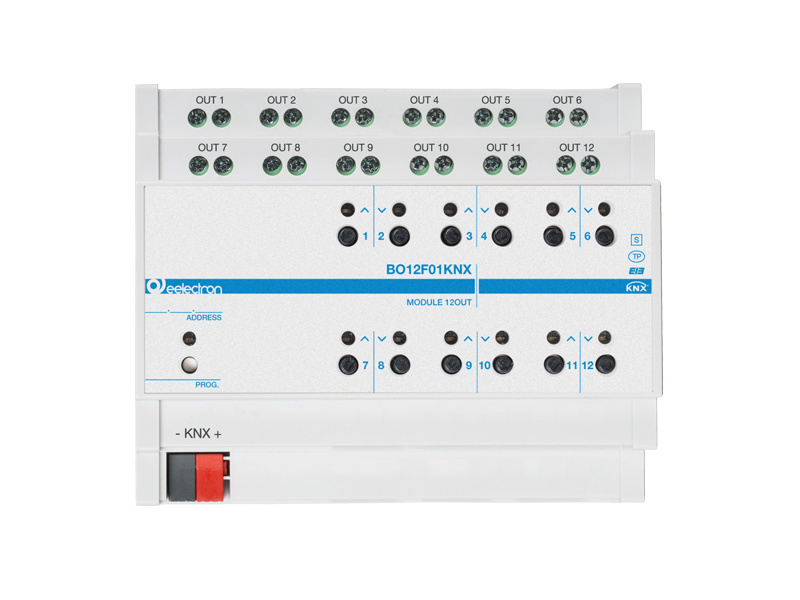

Universal Module 12 OUTPUTS Plus – 16A / 16AX C-last
Artikelnummer: BO12F01KNX
De Universal Module 12 OUTPUTS Plus is een geavanceerde KNX-schakelactor met twaalf relaisuitgangen (16A/16AX – geschikt voor C-lasten) voor hoogwaardige aansturing van verlichting, HVAC, jaloezieën, rolluiken, 3-puntskleppen, PWM-ventielen en fancoils. De module is flexibel configureerbaar en geschikt voor zowel residentiële als utilitaire installaties.
Functies & configuraties
- 12 uitgangen voor licht- en belastingssturing
- 12 PWM-kanalen voor ventielactuatoren (solenoïden)
- 6 kanalen voor jaloezie- of rolluiksturing
- 6 kanalen voor 3-puntsklepsturing (bidirectioneel)
- Fancoil-configuraties:
- 3 fancoil-actuatoren (2-pijps)
- 2 fancoil-actuatoren (4-pijps)
- Logische vergrendeling mogelijk voor combinaties van 2 of 3 relais (bijv. 4-pijps of 3-snelheids fancoils)
- Combineren van groepen relais (tot 6 gekoppelde relais) voor speciale functies
- Handmatige bediening via frontknoppen
- LED-statusweergave per kanaal
Technische gegevens
Uitgangen:
– 16A cos φ 1 – 230 V AC
– 8A cos φ 0,6 – 230 V AC
– 16A / 16AX (140 µF) – geschikt voor C-lasten
– Maximale totale stroom voor het apparaat: 180 A
– Minimale schakelstroom: 10 mA
– Maximale piekstroom: 165 A / 20 ms
– Gloeilampen/halogeen: max. 10 A
– Fluorescentielampen (max. 140 µF): max. 3 A (700 W)
– LED-drivers / elektronische ballasten: max. 6 A (inrush controleren)
– Motoren / aandrijvingen: max. 10 A
HVAC-regeling:
– Ondersteuning voor PWM-ventielen (solenoïden)
– Sturing van 3-puntskleppen (open/dicht/stil)
– Fancoil-regeling: 2-pijps en 4-pijps configuraties
– Logische vergrendeling voor 4-pijps of 3-snelheids fancoils
– Geschikt voor verwarming, koeling en gecombineerde HVAC-toepassingen
Ingangen (indien gebruikt in combinatie met IO-modellen):
– Ondersteuning voor vrij-potentiaal (dry contact) ingangen
– Kabellengte: tot 30 m (getwist)
– Analoge temperatuurmeting via NTC-sensoren (TS01A01ACC / TS01B01ACC)
Communicatie & voeding:
– KNX-busvoeding: 21–32 V DC
– Verbruik: ca. 10 mA
– Piekverbruik tijdens schakelen: 10–30 mA (ETS-instelling)
– KNX TP1-communicatie-interface
– microSD-versie (BO12F01KNX-SD): opslag van ETS-configuratie voor snelle vervanging
Mechanisch:
– Montage op standaard DIN-rail (EN 60715)
– Afmetingen: 6 TE
– Behuizing: PC-ABS
– Beschermingsgraad: IP20 (EN 60529)
Beschikbare varianten – F-Series
De Universal OUTPUTS Plus-series is verkrijgbaar in:
- 4, 8, 12, 16 en 24 uitgangen
Bovendien zijn er IN/OUT PLUS-modellen met geïntegreerde binaire ingangen:
- IO04F01KNX – 4 IN / 4 OUT
- IO08F01KNX – 8 IN / 8 OUT
- IO12F01KNX – 12 IN / 12 OUT
- IO16F01KNX – 16 IN / 16 OUT
Dankzij deze varianten is de F-Series ideaal voor projecten met pure relaissturing of combinaties van lokale ingangen, sensoren en HVAC-functionaliteit.
