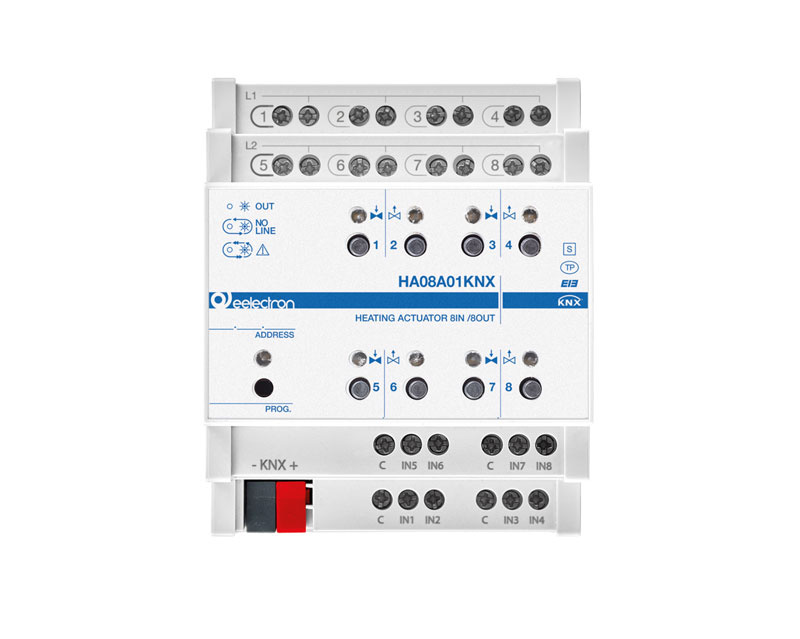

KNX DIN verwarmingsactuator 8 In / 8 Out
Art.nr.: HA08A01KNX
Deze KNX DIN-rail verwarmingsactuator is ontworpen voor de aansturing van elektrothermische ventielen in verwarmings- en koelsystemen. Het apparaat beschikt over 8 triac-uitgangen en 8 vrij configureerbare ingangen en is geschikt voor professionele HVAC-toepassingen binnen KNX-installaties in woningen en utiliteitsgebouwen.
De uitgangen kunnen individueel worden geconfigureerd als 8 kanalen voor aan/uit-regeling of PWM-regeling, of als 4 kanalen voor 3-puntsventielsturing. Hierdoor is de actuator breed inzetbaar voor toepassingen zoals vloerverwarming, radiatoren, fan-coilsystemen (2- en 4-pijps) en zoneverwarming.
De 8 ingangen zijn bedoeld voor potentiaalvrije contacten en kunnen worden gebruikt voor schakelaars, drukknoppen, scenario’s, jaloezie- en rolluikbediening, sequenties en stapcommando’s. Ingangen 1 t/m 4 kunnen daarnaast worden geconfigureerd als uitgangen voor signaal-LED’s of als analoge ingangen voor NTC-temperatuursensoren.
De actuator beschikt over uitgebreide geïntegreerde thermostaatfunctionaliteit. In totaal zijn 8 thermostaatmodules beschikbaar, waarbij elke module 2 regeltrappen beheert met een geïntegreerde PI-regelaar. Hiermee kunnen verwarmings- en koelinstallaties, ventielen en fan-coils nauwkeurig worden aangestuurd.
Daarnaast zijn 8 logische blokken beschikbaar voor het uitvoeren van eenvoudige logische functies of complexere berekeningen met algebraïsche en conditionele operatoren. Ook zijn vooraf gedefinieerde algoritmen beschikbaar, zoals proportionele temperatuur- en luchtvochtigheidsregeling en dauwpuntberekening.
Technische specificaties
- KNX / EIB communicatie-interface
- Montage: DIN-rail (4 modules breed)
- Voeding: via KNX-bus, 21 – 32 V DC
- Stroomverbruik: ≤ 15 mA
- Aantal uitgangen: 8 triac-uitgangen
- Uitgangsspanning: 24 – 230 V AC, 50/60 Hz
- Nominale stroom per uitgang: 500 mA
- Inschakelstroom (per groep van 4): max. 4 A
- Aantal ingangen: 8 potentiaalvrije ingangen
- Ondersteuning voor NTC-temperatuursensoren
- Maximale kabellengte ingangen: 30 m (getwist)
- Bedrijfstemperatuur: -5 °C tot +45 °C
- Beschermingsgraad: IP20
- Relatieve luchtvochtigheid: max. 90% (niet condenserend)
Belangrijke opmerking
Het maximaal aantal elektrothermische ventielen per uitgang is afhankelijk van de inschakelstroom van de gebruikte ventielen. Overschrijd nooit een totale inschakelstroom van 4 A per groep van 4 uitgangen. Het toepassen van een inschakelvertraging tussen meerdere uitgangen wordt aanbevolen om piekstromen te beperken.
Het apparaat is uitsluitend bedoeld voor gebruik binnenshuis en moet worden geïnstalleerd in laagspanningsverdeelkasten conform de geldende KNX- en veiligheidsnormen.
