KNX DIN verwarmingsactuator 4 In / 4 Out
€162,14 Incl. btw €287,98 Incl. btw. Niet op voorraad, wel beschikbaar
Specificaties
Informatie
Link naar website eelectron (Engels)

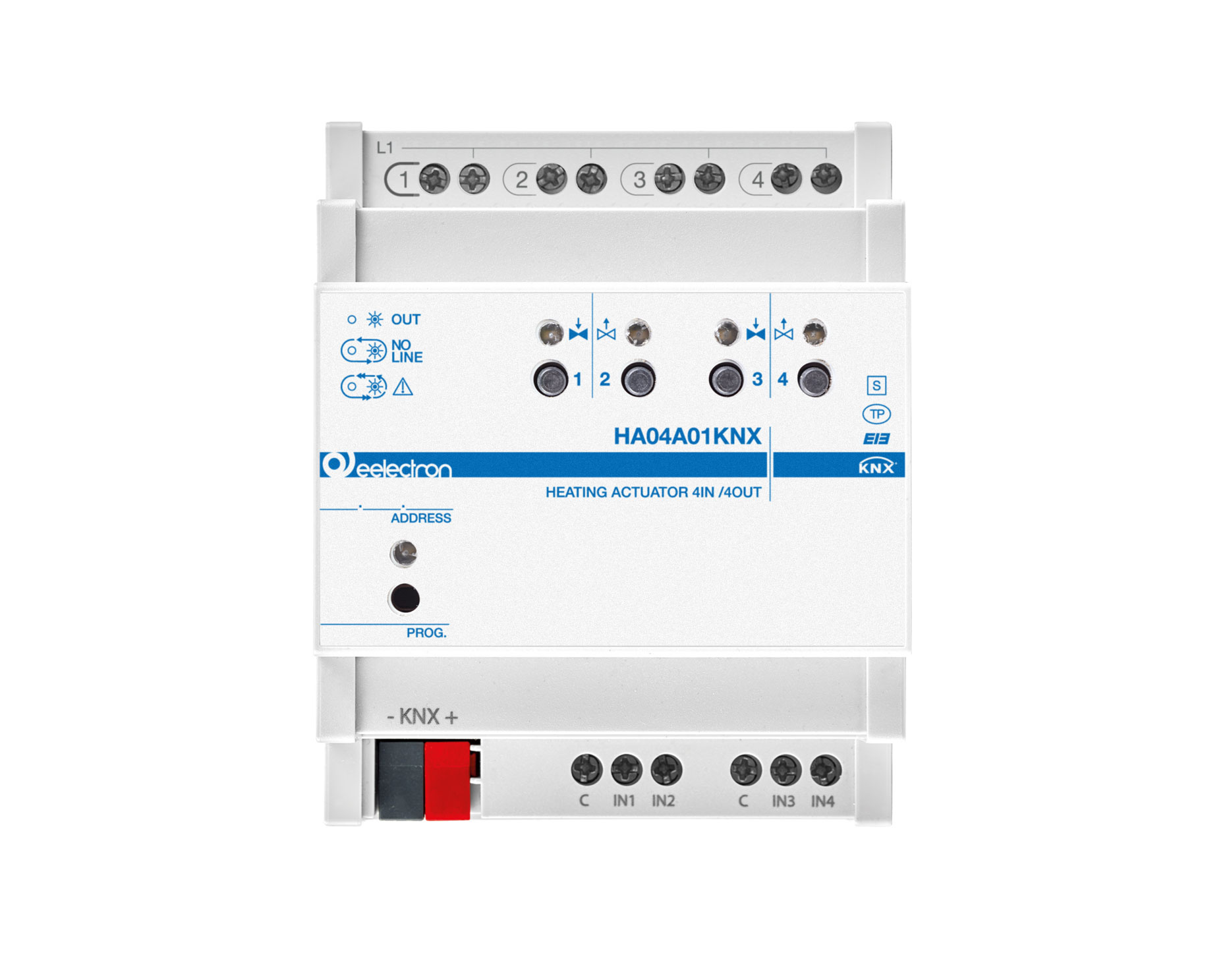

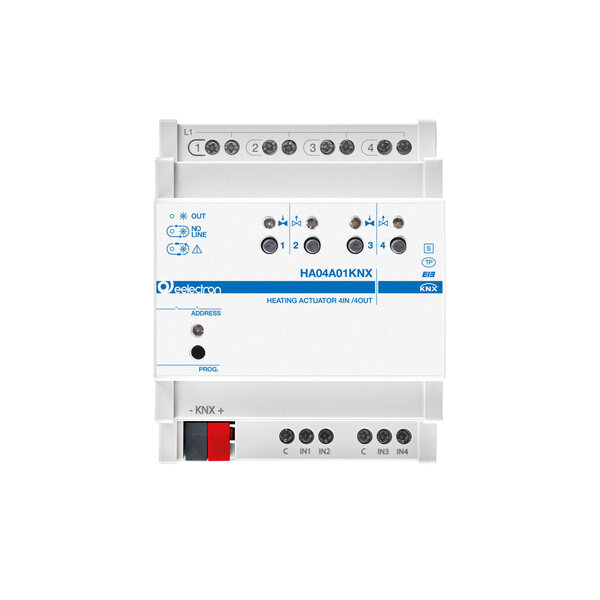

KNX DIN verwarmingsactuator 4 In / 4 Out
Art.nr.: HA04A01KNX
Deze KNX DIN-rail verwarmingsactuator is ontworpen voor de aansturing van elektrothermische ventielen in verwarmings- en koelsystemen. Het apparaat beschikt over 4 triac-uitgangen en 4 vrij configureerbare ingangen en is geschikt voor professionele HVAC-toepassingen binnen KNX-installaties.
De uitgangen kunnen individueel worden geconfigureerd voor aan/uit-regeling, PWM-regeling of als 2 kanalen voor 3-puntsventielsturing. Hierdoor is de actuator geschikt voor diverse toepassingen zoals vloerverwarming, radiatoren, fan-coilsystemen en zoneverwarming.
De 4 ingangen zijn bedoeld voor potentiaalvrije contacten en kunnen worden gebruikt voor schakelaars, drukknoppen, scenario’s, jaloezie- en rolluikbediening of stapcommando’s. Daarnaast kunnen ingangen 1 t/m 4 worden geconfigureerd als analoge ingangen voor NTC-temperatuursensoren of als uitgangen voor signaal-LED’s.
De actuator beschikt over geïntegreerde thermostaatfunctionaliteit. In totaal zijn 8 thermostaatmodules beschikbaar, waarvan elke module 2 regeltrappen beheert met een geïntegreerde PI-regelaar voor het aansturen van verwarmings- en koelinstallaties, 2- en 4-pijps fan-coils en ventielen.
Daarnaast zijn 8 logische blokken beschikbaar voor het uitvoeren van eenvoudige logische functies of complexere berekeningen met algebraïsche en conditionele operatoren. Ook zijn vooraf gedefinieerde algoritmen beschikbaar, zoals proportionele temperatuur- en vochtigheidsregeling en dauwpuntberekening.
Technische specificaties
- KNX / EIB communicatie-interface
- Montage: DIN-rail (4 modules breed)
- Voeding: via KNX-bus, 21 – 32 V DC
- Stroomverbruik: ≤ 10 mA
- Aantal uitgangen: 4 triac-uitgangen
- Uitgangsspanning: 24 – 230 V AC, 50/60 Hz
- Nominale stroom per uitgang: 500 mA
- Inschakelstroom (per groep van 4): max. 4 A
- Aantal ingangen: 4 potentiaalvrije ingangen
- Ondersteuning NTC-temperatuursensoren
- Bedrijfstemperatuur: -5 °C tot +45 °C
- Beschermingsgraad: IP20
- Relatieve luchtvochtigheid: max. 90% (niet condenserend)
Belangrijke opmerking
Het maximaal aantal elektrothermische ventielen per uitgang is afhankelijk van de inschakelstroom van de gebruikte ventielen. Overschrijd nooit een totale inschakelstroom van 4 A per groep van 4 uitgangen. Het toepassen van een inschakelvertraging tussen meerdere uitgangen wordt aanbevolen om piekstromen te beperken.
Het apparaat is uitsluitend bedoeld voor gebruik binnenshuis en moet worden geïnstalleerd in laagspanningsverdeelkasten conform de geldende KNX- en veiligheidsnormen.
