Universal KNX Fancoil Controller 0-10 V | 5 In – 4 Out (DIN-rail)
€290,40 Incl. btw €515,46 Incl. btw. Niet op voorraad, wel beschikbaar
Specificaties
Informatie
Link naar website eelectron (Engels)

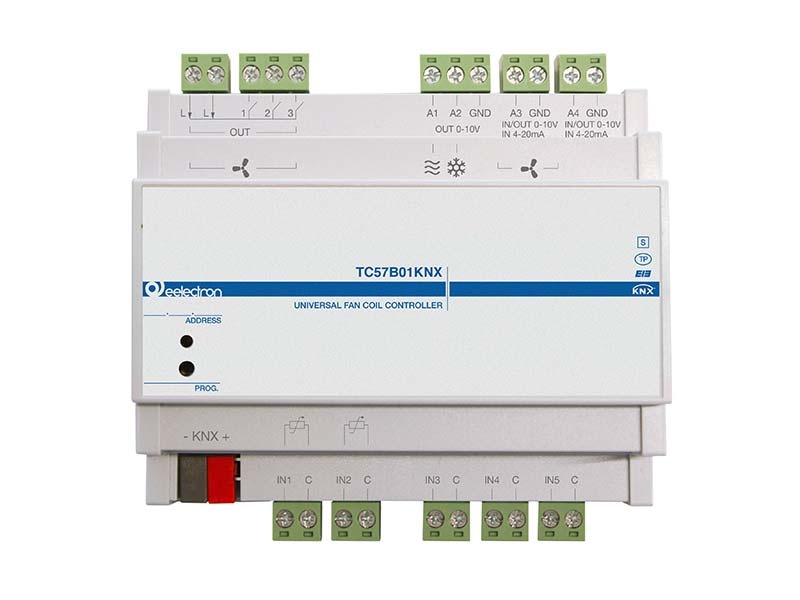

Universal KNX Fancoil Controller 0-10 V | 5 In – 4 Out
Art.nr.: TC57B01KNX
Deze universele KNX fan coil controller is ontworpen voor de regeling van 2- en 4-pijps fan coil units in moderne gebouwinstallaties. Het apparaat combineert 0-10 V uitgangen, krachtige relais en veelzijdige ingangen in één DIN-rail actuator voor efficiënte HVAC-regeling.
Toepassingen
- Regeling van fan coil units met 2- of 4-pijpssysteem
- Proportionele regeling van verwarmings- en koelventielen
- Ventilatorsnelheidsregeling via 0-10 V of relais
- Hotelkamers, kantoren en utiliteitsgebouwen
Functies
- 4 uitgangen 0-10 V (waarvan 2 configureerbaar als ingang)
- 3 relaisuitgangen 16 A voor ventilatorsnelheden of andere belastingen
- 5 ingangen voor digitale contacten of temperatuursensoren
- Ondersteuning voor NTC-temperatuurvoelers
- Interne PI-regeling met 2 regelkringen
- 10 logische functies en Virtual Holder Logic
- Ondersteuning voor energiezuinige ventilatie en comfortlogica
Technische gegevens
- KNX-busvoeding: 21–32 V DC via KNX-buskabel
- Stroomverbruik: ≤ 25 mA (@24 V DC)
- 0-10 V uitgangen: galvanisch gescheiden, ±5% tolerantie
- Max. uitgangsstroom 0-10 V: 2,5 mA per uitgang
- Relaisuitgangen: 3 × 16 A, 230 V AC, cos φ = 1
- Max. piekstroom relais: 100 A
- Configureerbare ingangen: 0-10 V of 4-20 mA
- NTC-ingangen voor temperatuurvoelers (TS01A01ACC, TS01B01ACC)
- Max. kabellengte ingangen: 30 m (getwist)
- Montage: DIN-rail, 6 modules
- Beschermingsgraad: IP20
- Bedrijfstemperatuur: -5 °C tot +45 °C
Belangrijke opmerkingen
- De relaisuitgangen mogen alleen worden belast binnen de opgegeven maximale stroomwaarden.
- Bij gebruik met LED-drivers moet de maximale inschakelpiek lager zijn dan de toegestane piekstroom van het relais.
- De configureerbare 0-10 V uitgangen kunnen niet gelijktijdig als uitgang en ingang worden gebruikt.
- Installatie en parametrering dienen te worden uitgevoerd door een gekwalificeerde KNX-installateur.
