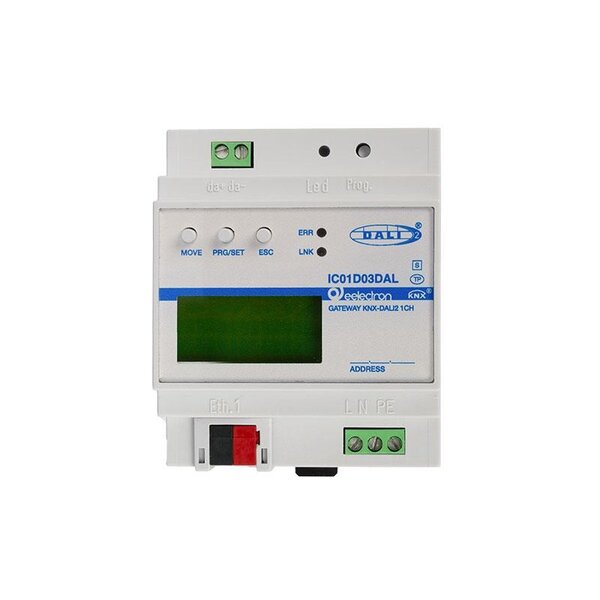

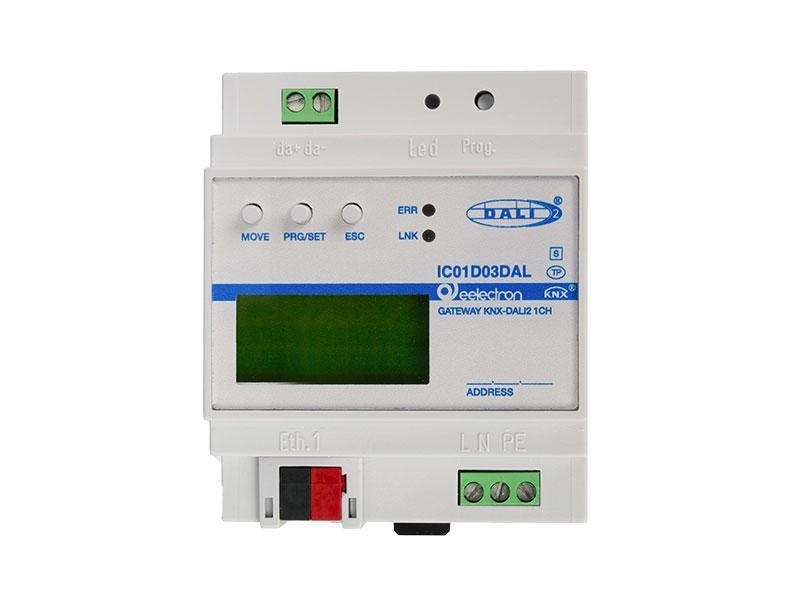

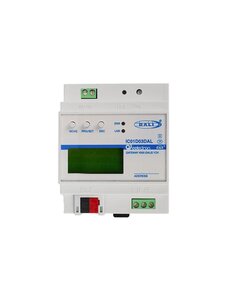

KNX/DALI Gateway – 1 kanaal – Multi-Master Applicatiecontroller
€773,19 Incl. btw €859,10 Incl. btw. Niet op voorraad, wel beschikbaar
Specificaties
Informatie
Link naar website eelectron (ENG)
KNX/DALI Gateway – 1 kanaal – Multi-Master Application Controller
Artikelnummer: IC01D03DAL | EAN: 8054144522654
De Eelectron IC01D03DAL is een geavanceerde KNX/DALI-gateway met één kanaal, ontworpen als Multi-Master Application Controller voor het aansturen van elektronische voorschakelapparaten (ECG’s) met een DALI1/DALI2-interface</strong). Het apparaat ondersteunt tevens DALI-2 bewegings- en lichtsensoren conform EN 62386-303/304 en biedt de mogelijkheid tot constante lichtregeling direct via de DALI-sensoren.
De gateway zet schakel- en dimcommando’s van het KNX-systeem om in DALI-telegrammen en status- of gebeurtenisinformatie van het DALI-busnetwerk terug naar KNX-telegrammen. Dankzij de geïntegreerde Multi-Master-functionaliteit kunnen sensoren, knoppen en stuurmodules binnen hetzelfde DALI-segment parallel worden gebruikt.
Toepassingen
- Integratie van DALI-verlichting en sensoren in KNX-gebouwautomatisering
- Ondersteuning van DALI1 en DALI2-verlichtingssystemen
- Constante lichtregeling met DALI-2-sensoren voor energie-efficiënt lichtbeheer
- Gebruik in commerciële, industriële en openbare gebouwen
- Ondersteuning van noodverlichting (IEC 62386-202) met enkel- of centraalbatterijsystemen
Belangrijkste functies
- 1 DALI-kanaal – tot 64 elektronische voorschakelapparaten (ECG’s)
- Multi-Master Application Controller volgens EN 62386-103 ed.2
- Ondersteuning van DALI-1 en DALI-2-apparaten, inclusief bewegings- en lichtsensoren
- Tot 8 DALI-2-sensoren (bewegings- of lichtsensoren) en 8 DALI-drukknoppen (4 kanalen per toestel)
- Ondersteuning van 8 generieke DALI-ingangen voor fysieke grootheden
- Constante lichtregeling op basis van gemeten lux-waarde t.o.v. instelwaarde
- Volledige KNX-integratie met Data Secure ondersteuning
- Webinterface voor lokale configuratie en monitoring
- Configuratie via ETS5 (met DCA-applicatie)
- Bediening en diagnose via LCD-display en bedieningstoetsen aan de voorzijde
Technische specificaties
| Voedingsspanning | 100–240 V AC/DC, 50–60 Hz |
|---|---|
| Vermogensverbruik | Max. 8 W |
| Voeding KNX-bus | SELV 24 V DC, ca. 5 mA |
| Aantal DALI-uitgangen | 1 |
| Type uitgang | Multi-Master Application Controller volgens EN 62386-103 ed.2 |
| Max. aantal voorschakelapparaten | 64 ECG’s (EN 62386-101 ed.1/ed.2) |
| Max. aantal sensoren | 8 DALI-2 bewegings- of lichtsensoren (EN 62386-303/-304) |
| Max. aantal DALI-knoppen | 8 (4 kanalen per apparaat) |
| DALI-spanning | Typ. 18 V DC, kortsluitvast, max. 250 mA, basisisolatie (niet SELV) |
| Gegarandeerde stroom | 160 mA |
| Maximale stroom | 250 mA |
| Uitschakelvertraging | 600 ms na kortsluitdetectie |
| Herstartvertraging | 5 s na herstel kortsluiting |
| KNX-medium | Twisted Pair (TP), KNX Data Secure |
| Ethernet | 100BaseT (100 Mbit/s), RJ45-aansluiting, DHCP of vast IP-adres |
| Behuizing | Kunststof ABS-V0, 4 modulen breed (72 mm) |
| Afmetingen (H x B x D) | 58 x 72 x 90 mm |
| Gewicht | 160 g |
| Montage | DIN-rail (35 mm) volgens EN 60715 |
| Beschermingsgraad | IP20 volgens EN 60529 |
| Beschermingsklasse | Klasse I volgens IEC 1140 |
| Overspanningscategorie | III |
| Vervuilingsgraad | 2 (EN 60664-1) |
| Bedrijfstemperatuur | -5 °C tot +45 °C |
| Opslagtemperatuur | -25 °C tot +55 °C |
| Transporttemperatuur | -25 °C tot +70 °C |
| Relatieve luchtvochtigheid | 5 % – 93 % (niet-condenserend) |
| Normen | EN 62386-101/-102/-103, EN 63044-5-3, EN 63044-5-1/-5-2 |
| Richtlijnen | Laagspanningsrichtlijn 2014/35/EU, EMC 2014/30/EU |
Indicatoren en bediening
- 3 toetsen: Move, Prg/Set, ESC voor bediening en instellingen
- LCD-display: 2x12 karakters voor configuratie en statusinformatie
- LED’s: rood (modus), geel (Ethernet-link), rood (foutindicatie)
Belangrijke opmerkingen
- Multi-Master-bediening volgens EN 62386-103 ed.2 is toegestaan.
- Extra DALI-voedingen zijn niet toegestaan – het apparaat voedt zelf de aangesloten ECG’s en sensoren.
- Controleer dat de totale DALI-stroom niet hoger is dan de gegarandeerde 160 mA.
- Gebruik uitsluitend DALI- en KNX-componenten volgens de opgegeven normen.
- Installatie en inbedrijfstelling uitsluitend door gekwalificeerde installateurs.
Gerelateerde producten
Universele KNX-DALI-gateway met 1 kanaal voor aansturing van maximaal 64 DALI-ECG’s. Ondersteunt Tunable White (DT-8), groepsbeheer, scènes, tijdschema’s en storingsdiagnose via KNX.
€517,88 Incl. btw

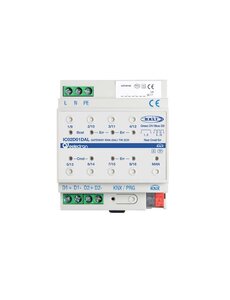

KNX-DALI-gateway met 2 onafhankelijke kanalen voor het aansturen van tot 128 ECG’s (64 per kanaal). Ondersteunt Tunable White (DT-8), scènes, tijdschema’s en foutdiagnose via KNX.
