PD-C 360i/8 KNX UP | 360°, 8 m | Aanwezigheidsmelder
€117,33 Incl. btw €189,97 Incl. btw. Niet op voorraad, wel beschikbaar
Specificaties
Informatie
PD-C 360i/8 KNX UP – Plafondaanwezigheidssensor
PD-C 360i/8 KNX UP
wit RAL9010 — art.nr.: EP10427404

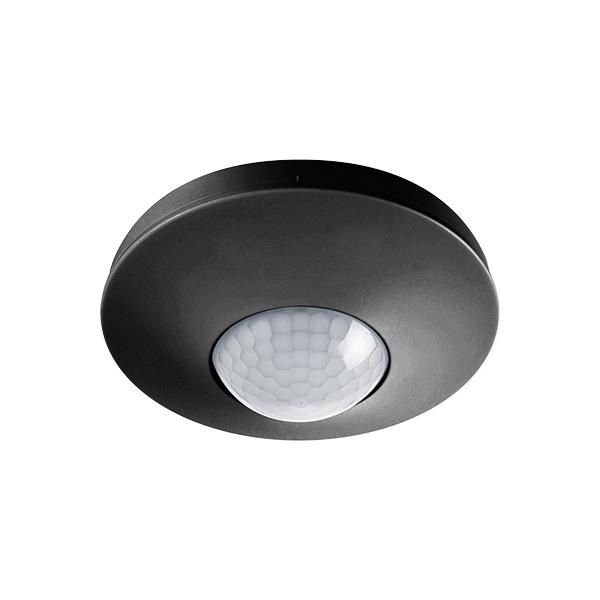

PD-C 360i/8 KNX UP BK
zwart RAL9005 — art.nr.: EP10427534
De PD-C 360i/8 KNX UP is een plafondaanwezigheidssensor voor KNX-installaties met 360° detectie en een bereik tot Ø 8 m. De sensor combineert aanwezigheids-/bewegingsdetectie en daglichtafhankelijke constante lichtregeling (5–2000 lx), biedt 2 verlichtingskanalen en 1 HVAC-kanaal, en ondersteunt functies zoals handmatige bediening, master/slave, nacht- en oriëntatieverlichting, offset-instelling (C2 t.o.v. C1) en HVAC-sturing.
Belangrijke opmerking
Houd minimaal 5 meter afstand tussen de sensor en radioantennes (bijv. WiFi-toegangspunten) om storingen te voorkomen.
Kenmerken & functies
- 360° detectie, diagonaal Ø 8 m; frontaal Ø 6 m; aanwezigheidsbereik Ø 4 m (tot 50 m²)
- Daglichtafhankelijke constante lichtregeling (5–2000 lx)
- 2 verlichtingskanalen (schakelen & regelen/dimmen) + 1 HVAC-kanaal (schakelen)
- Modi: halfautomatisch en volautomatisch
- Handmatige bediening, master-/slave-functie, nachtlichtfunctie
- Oriëntatieverlichting: uit / 10–50 % (2 keuzewaarden), nalooptijd 60 s…250 min
- Offset-instelling C2 t.o.v. C1: −50 %…+50 %
- Instelbare gevoeligheid; signalen cyclisch verzenden
- KNX-ingangen: handmatige lichtregeling, blokkeringen, reset, slave
- KNX-uitgangen: aanwezigheid, status, lichtwaarde, HVAC
- Op afstand te bedienen; levering inclusief lensmasker
Montage
- Montageplaats: plafond
- Montagevariant: inbouw in apparaatdoos Ø 68 mm
- Inbouwmaat: diepte 24 mm, uitsparing Ø 60 mm
- Aanbevolen montagehoogte: 3 m (max. aanbevolen 5 m)
Technische gegevens
| Algemeen | |
|---|---|
| Apparaatcategorie | Plafondaanwezigheidssensor |
| Conformiteit | CE, EAC, RoHS, AEEA |
| Garantie | 5 jaar |
| Behuizing & milieu | |
| Afmetingen | H/D 62 mm, Ø 108 mm |
| Gewicht | Wit 125 g; Zwart 124 g |
| Materiaal | UV-gestabiliseerd polycarbonaat |
| Beschermingsgraad | IP20 |
| Omgevingstemperatuur | +5 °C…+50 °C |
| Relatieve luchtvochtigheid | 5–93 %, niet-condenserend |
| Kleurvarianten | Wit RAL9010 (UP), Zwart RAL9005 (UP BK) |
| Elektrisch | |
| Besturingssysteem | KNX |
| Beschermingsklasse | III |
| Nominale spanning | 29–31 V DC |
| Opgenomen vermogen | 0,2 W |
| Stroomopname | 6 mA |
| Sensoren & detectie | |
| Detectiehoek | 360° |
| Detectieafstanden | Schuin Ø 8 m; frontaal Ø 6 m; aanwezigheid Ø 4 m |
| Detectiebereik | Tot 50 m² |
| Helderheidsbereik | 5–2000 lx |
| Kanalen & sturing | |
| Aantal verlichtingskanalen | 2 (C1 & C2) |
| Functie C1/C2 | Schakelen & regelen (dimbaar) |
| Nalooptijd C1 | 30 s…720 min (stapsgewijs) |
| Nalooptijd C2 | 10 s…60 min (stapsgewijs) |
| Oriëntatieverlichting | Uit / 10–50 % (2 waarden), nalooptijd 60 s…250 min |
| Offset C2 t.o.v. C1 | −50 %…+50 % |
| Aantal HVAC-kanalen | 1 (C3) |
| Functie C3 (HVAC) | Schakelen; inschakelvertraging 120 s…30 min; nalooptijd 30 s…720 min |
| Impulsingangen | 2× verlichting, 1× HVAC; slave-ingang aanwezig |
| Vertragingen algemeen | Inschakelen 30 s; uitschakelen 300 s (standaard) |

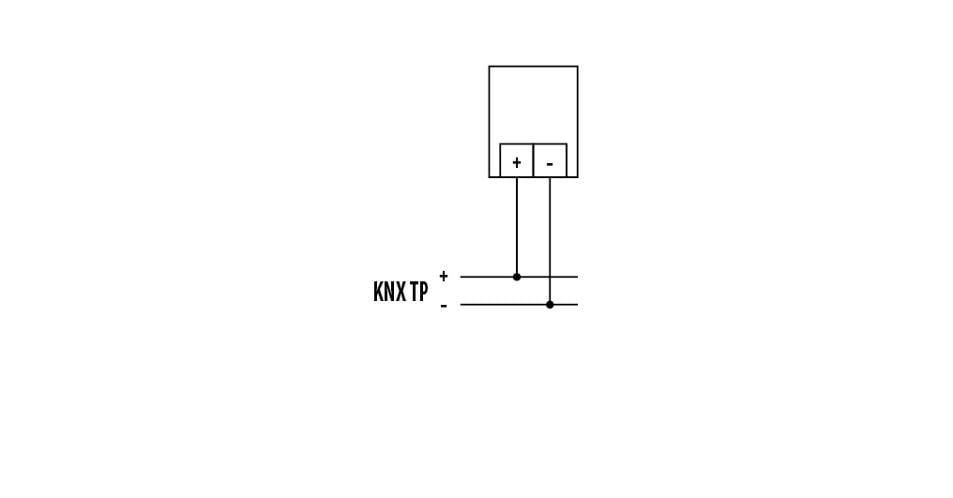

| Aansluiting | Insteekklem; schakelcontact via bussysteem (KNX) |
