SMG 2 S KNX | 2-v. 1–10 V besturing, Basismodule MIX

Name: Theben SMG 2 S KNX | 2-v. 1–10 V besturing, Basismodule MIX
Brand: Theben
Price: 181.35 EUR
Availability: OutOfStock
Rating: 0 (0 reviews)

0 Review(s)

€181,35 Excl. btw €315,38 Excl. btw
€219,43 Incl. btw €381,61 Incl. btw. Niet op voorraad, wel beschikbaar

Stukprijs: €181,35 / Stuk

2-voudige 1–10 V besturingseenheid voor dimmen/schakelen van EVSA's en LED-drivers. Basismodule MIX, uitbreidbaar tot 6 kanalen. Handbediening en status-LED. Lees meer

Specificaties

Merk:

Theben

Artikelnummer:

4910273

EAN:

4003468491737

Beschikbaarheid:

Niet op voorraad, wel beschikbaar

Levertijd:

Wordt verzonden binnen circa 8 werkdagen (let op: dit is een indicatie en afhankelijk van de beschikbaarheid bij de fabrikant; in sommige gevallen wordt het sneller verzonden, maar het kan ook langer duren).

Vanwege de feestdagen kunnen bestellingen later verzonden worden en is afhalen niet mogelijk.

Informatie

Link naar Theben website

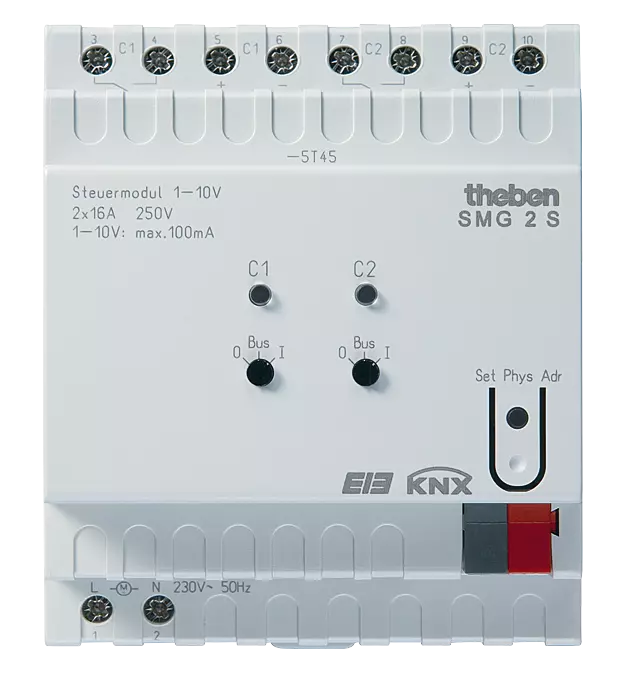

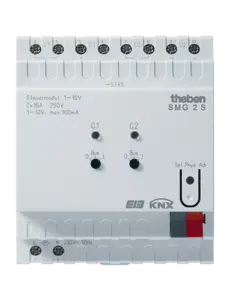

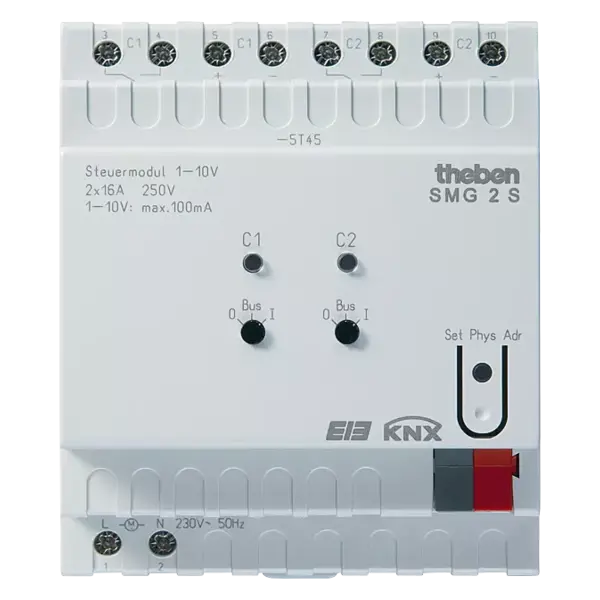

SMG 2 S KNX – 2-voudige 1–10 V besturingseenheid, Basismodule MIX

Artikelnummer: 4910273

Toepassing

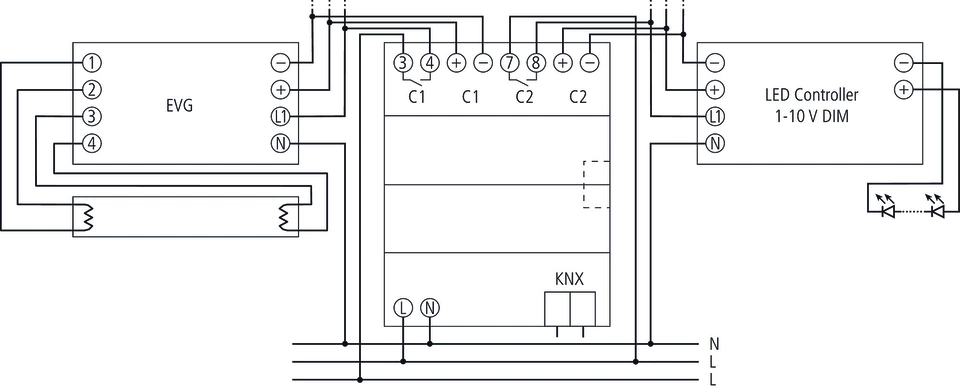

De SMG 2 S KNX van Theben is een 2-voudige besturingseenheid voor 1–10 V-dimming, speciaal ontworpen voor gebruik in KNX-installaties. Als onderdeel van het modulaire MIX-systeem functioneert dit apparaat als een basismodule en kan worden uitgebreid met maximaal twee uitbreidingsmodules tot een totaal van 6 kanalen. De module is geschikt voor het schakelen en dimmen van verlichting in combinatie met elektronische voorschakelapparaten (EVSA's) en LED-drivers. Elk kanaal beschikt over een 1–10 V-uitgang en een potentiaalvrije schakeluitgang (relaiscontact).

Functies

Basismodule MIX voor KNX-installaties
2 kanalen voor 1–10 V besturing, elk met schakelrelais
Geschikt voor EVSA’s en LED-voorschakelapparaten
Uitbreidbaar tot max. 6 kanalen met MIX-uitbreidingsmodules
Handmatige bediening per kanaal (AAN/UIT/BUS)
Statusindicatie met LED per kanaal
Geschikt voor combinatie met andere MIX modules (schakelen, jaloezie, verwarming, binaire ingang)
Nuldoorgangsschakeling ter bescherming van relais

Technische gegevens

KNX-busspanning: ≤ 10 mA
Voedingsspanning: 230 V AC, 50 Hz
Standby-verbruik: 1,6 W
Max. vermogensverlies: 2,4 W
Breedte: 4 TE
Montage: DIN-rail
Aansluitingen: Schroefklemmen | KNX-busklem
Kabeldiameter (massief): 0,5 mm² (Ø 0,8) t/m 6 mm²
Kabeldiameter (met adereindhuls): 0,5 mm² t/m 4 mm²
Aantal kanalen: 2
Soort contact: Maakcontact, 16 A, 10 A
Openingswijdte: < 3 mm
Schakeluitgang: Potentiaalvrij
Uitgangsspanning: 230 V AC
Frequentie uitgang: 50 Hz
Inschakelstroom: 400 A (150 µs), 200 A (600 µs)
Ohmse belasting: 3680 W
Gloei-/halogeenlampbelasting: 2500 W
Capacitieve belasting: 140 µF
Ingangsspanning: 1–10 V
Signaalstroom ingang max.: 100 mA
Signaalduur: Continu
Max. kabellengte: 500 m
Omgevingstemperatuur: -5 °C tot +45 °C
Beschermingsgraad: IP 20
Beschermingsklasse: II volgens EN 60 730-1

Belangrijke opmerking: Deze module is een basismodule uit het MIX-systeem. Voor uitbreiding tot 6 kanalen kunnen maximaal twee uitbreidingsmodules MIX worden aangesloten.
