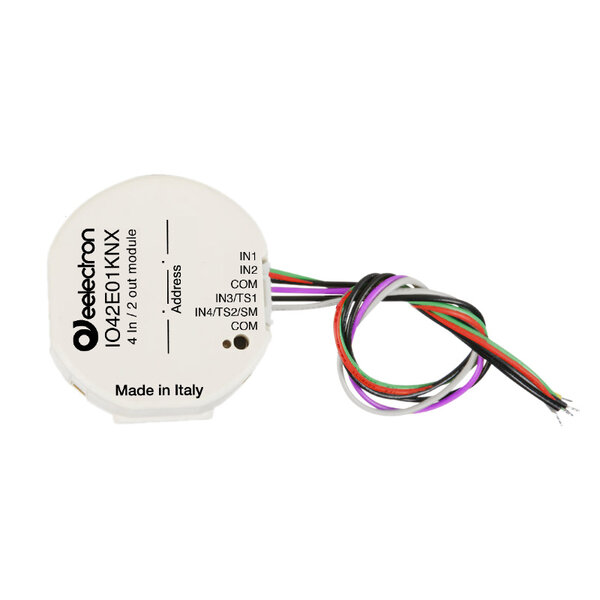

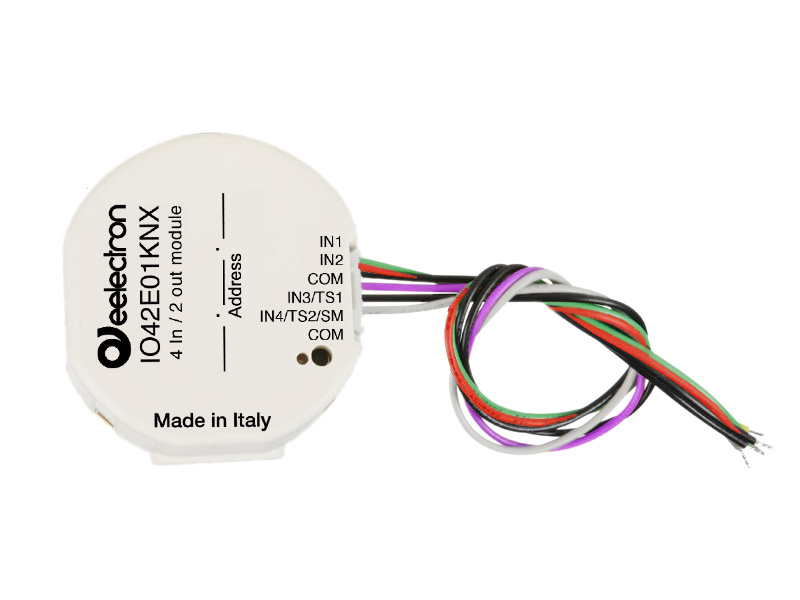

KNX Unterputz-Schnittstelle 4 Eingänge / 2 Ausgänge
Art.-Nr.: IO42E01KNX
Diese KNX Unterputz-Schnittstelle ist ein kompaktes Ein- und Ausgabemodul für professionelle KNX-Installationen. Das Gerät ist für die Montage in Unterputzdosen ausgelegt und kombiniert mehrere Eingangstypen mit zwei bistabilen Relaisausgängen. Das Modul unterstützt KNX Data Secure und eignet sich für Anwendungen in Wohngebäuden, Hotels und Zweckbauten.
Das Modul verfügt insgesamt über 4 Eingänge: 2 digitale Eingänge, 1 konfigurierbaren digitalen/analogen Eingang sowie 1 digitalen/analogen Eingang, der optional als Smart-Sensor-Eingang genutzt werden kann. Digitale Eingänge sind für potenzialfreie Kontakte wie Schalter, Taster und Sensoren vorgesehen und können für Schaltfunktionen, Jalousiesteuerung, Szenen, Sequenzen und logische Funktionen verwendet werden.
Die Eingänge 3 und 4 können als analoge Eingänge für NTC-Temperaturfühler konfiguriert werden. Damit kann ein Temperaturwert auf den KNX-Bus gesendet oder ein vollständiges Thermostatmodul betrieben werden. Das integrierte Thermostat regelt zwei Stufen mit einem PI-Regler und eignet sich für Heizen und Kühlen, Ventile sowie 2- und 4-Rohr-Fan-Coils.
Eingang 4 kann außerdem als Smart-Sensor-Eingang für Plug-in-Sensoren verwendet werden. Damit lassen sich Temperatur-, CO₂-, VOC- und eCO₂-Werte erfassen, z. B. für Anwendungen zur Raumluftqualitätsüberwachung und energieeffizienten Gebäuderegelung.
Das Modul verfügt über 2 bistabile Relaisausgänge. Diese können unabhängig zum Schalten von Lasten verwendet oder paarweise für Anwendungen wie Jalousie- und Rollladensteuerung, Servomotoren oder logische Verriegelungen konfiguriert werden.
Zusätzlich ist das Modul mit einer integrierten BLE-Beacon-Antenne (Bluetooth Low Energy) ausgestattet, kompatibel mit iBeacon® und Eddystone®. Damit können Signale an mobile Geräte für orts- und präsenzbezogene Anwendungen gesendet werden. Sendeintervall und Signalstärke sind einstellbar.
Darüber hinaus stehen 12 Logikblöcke für einfache und komplexe logische Funktionen zur Verfügung, einschließlich vordefinierter Algorithmen für Temperatur- und Feuchteregelung sowie Taupunktberechnung. Ebenfalls integriert ist die Virtual Holder Logic, die speziell für Hotelanwendungen zur zuverlässigen Präsenzerkennung entwickelt wurde.
Technische Spezifikationen
- KNX / EIB Kommunikationsschnittstelle mit KNX Data Secure
- Montage: Unterputz (Unterputzdose)
- Versorgung: über KNX-Bus, 21 – 32 V DC
- Stromaufnahme: < 10 mA
- Anzahl Eingänge: 4 (digital / analog / Smart Sensor)
- Anzahl Ausgänge: 2 bistabile Relais
- Relaisbelastung: 10 A cos φ 1 – 230 V AC
- Max. Relais-Einschaltstrom: 50 A / 50 ms
- Unterstützung für NTC-Temperaturfühler
- Unterstützung BLE Beacon (iBeacon® / Eddystone®)
- Betriebstemperatur: -5 °C bis +45 °C
- Schutzart: IP20
- Abmessungen: Ø 52 mm x 28 mm
- Gewicht: ca. 50 g
Wichtiger Hinweis
Die Relaisausgänge sind ausschließlich für Schaltanwendungen vorgesehen. Stellen Sie stets sicher, dass die angeschlossene Last sowie die Einschaltspitze externer Netzteile innerhalb der zulässigen Relaiswerte liegen. Beim Einsatz von LED-Treibern ist zu prüfen, dass der Einschaltstrom die maximal zulässige Relais-Einschaltstromspitze nicht überschreitet.
Das Gerät ist ausschließlich für den Einsatz in Innenräumen bestimmt und muss gemäß den geltenden KNX-, Elektro- und Sicherheitsnormen installiert werden.
