PD-C 360i/24 KNX UP | 360°, 24 m | Präsenzmelder
€136,81 Inkl. MwSt. €227,48 Inkl. MwSt.. Nicht auf Lager, aber verfügbar
Eigenschaften
Informationen
PD-C 360i/24 KNX UP – Decken-Präsenzmelder

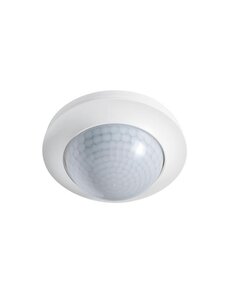

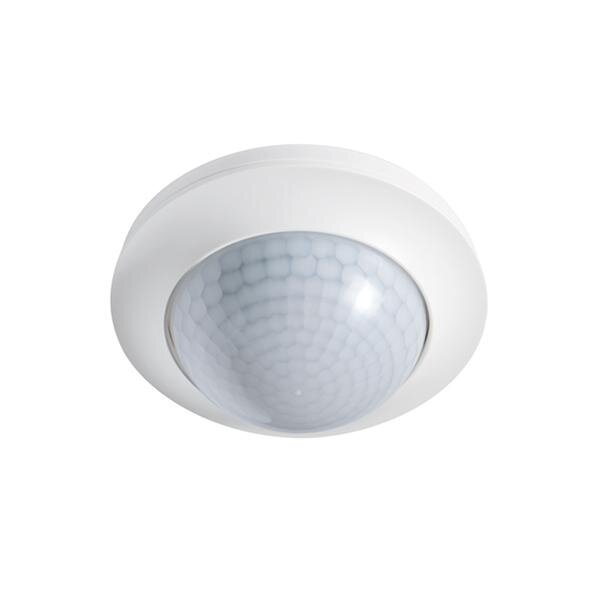

PD-C 360i/24 KNX UP
weiß RAL9010 — Art.-Nr.: EP10427428

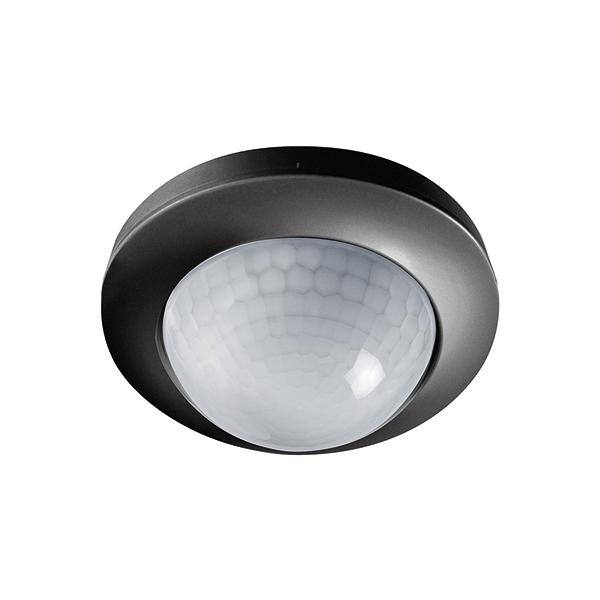

PD-C 360i/24 KNX UP BK
schwarz RAL9005 — Art.-Nr.: EP10427671
Der PD-C 360i/24 KNX UP ist ein Decken-Präsenzmelder für KNX-Installationen mit 360°-Erfassung und bis zu Ø 24 m Reichweite. Er bietet Präsenz- und Bewegungserkennung, tageslichtabhängige Konstantlichtregelung (5–2000 lx), 2 Lichtkanäle und 1 HVAC-Kanal. Funktionen wie Handbetrieb, Master/Slave, Nachtlicht, Orientierungslicht, Offset-Einstellung (C2 zu C1) und HVAC-Schaltung ermöglichen eine flexible Integration. Im Vergleich zur ECO-Variante bietet dieses Modell Dimmen/Regeln, Orientierungslicht und einen HVAC-Kanal.
Wichtiger Hinweis
Mindestens 5 m Abstand zwischen Melder und Funkantennen (z. B. WLAN-Access-Points) einhalten, um Störungen zu vermeiden.
Merkmale & Funktionen

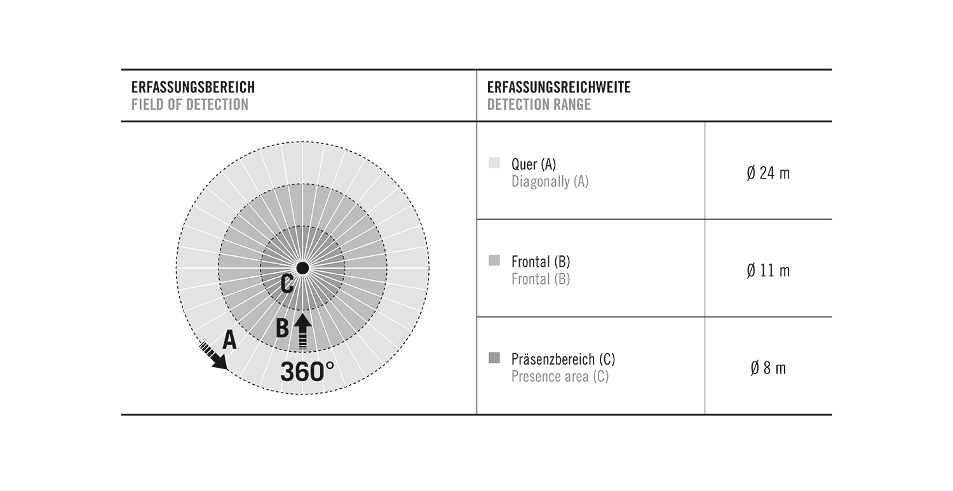

- 360°-Erfassung, diagonal Ø 24 m; frontal Ø 11 m; Präsenzbereich Ø 8 m (bis 453 m²)
- Tageslichtabhängige Konstantlichtregelung (5–2000 lx)
- 2 Lichtkanäle (Schalten & Dimmen/Regeln) + 1 HVAC-Kanal (Schalten)
- Modi: halbautomatisch und vollautomatisch
- Handbetrieb, Master/Slave-Funktion, Nachtlichtfunktion
- Orientierungslicht: aus / 10–50 % (2 Auswahlwerte)
- Offset C2 zu C1: −50 %…+50 %
- Empfindlichkeit einstellbar; zyklisches Senden möglich
- KNX-Eingänge: manuelle Lichtregelung, Sperren, Reset, Slave
- KNX-Ausgänge: Präsenz, Status, Lichtwert, HVAC
- Per Fernbedienung bedienbar; Lieferung inkl. Linsenmaske
Montage
- Montageort: Decke
- Montageart: Unterputz in Gerätedose Ø 68 mm

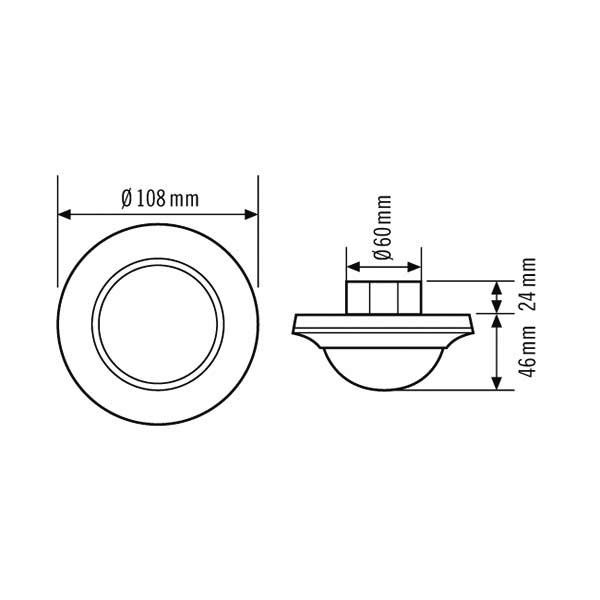

- Einbaumaß: Tiefe 24 mm, Ausschnitt Ø 60 mm
- Empfohlene Montagehöhe: 3 m (max. empfohlen 5 m)
Technische Daten
| Allgemein | |
|---|---|
| Gerätekategorie | Decken-Präsenzmelder |
| Konformität | CE, EAC, RoHS, AEEA |
| Garantie | 5 Jahre |
| Gehäuse & Umwelt | |
| Abmessungen | H/T 70 mm, Ø 108 mm |
| Gewicht | 128 g |
| Material | UV-stabilisiertes Polycarbonat |
| Schutzart | IP20 |
| Betriebstemperatur | +5 °C…+50 °C |
| Relative Luftfeuchte | 5–93 %, nicht kondensierend |
| Farbvarianten | Weiß RAL9010 (UP), Schwarz RAL9005 (UP BK) |
| Elektrisch | |
| Steuersystem | KNX |
| Schutzklasse | III |
| Nennspannung | 29–31 V DC |
| Leistungsaufnahme | 0,2 W |
| Stromaufnahme | 6 mA |
| Sensorik & Erfassung | |
| Erfassungswinkel | 360° |
| Erfassungsreichweiten | Diagonal Ø 24 m; frontal Ø 11 m; Präsenz Ø 8 m |
| Erfassungsfläche | Bis 453 m² |
| Helligkeitsbereich | 5–2000 lx |
| Kanäle & Steuerung | |
| Anzahl Lichtkanäle | 2 (C1 & C2) |
| Funktion C1/C2 | Schalten & Dimmen/Regeln |
| Nachlaufzeit C1 | 30 s…720 min (stufig) |
| Nachlaufzeit C2 | 10 s…60 min (stufig) |
| Orientierungslicht | Aus / 10–50 % (2 Werte), Nachlauf 60 s…250 min |
| Offset C2 zu C1 | −50 %…+50 % |
| Anzahl HVAC-Kanäle | 1 (C3) |
| Funktion C3 (HVAC) | Schalten; Einschaltverzögerung 120 s…30 min; Nachlauf 30 s…720 min |
| Impulseingänge | 2× Beleuchtung, 1× HVAC; Slave-Eingang vorhanden |
| Verzögerungen allgemein | Einschalten 30 s; Ausschalten 300 s (Standard) |
| Anschluss | Steckklemme; Schaltkontakt über Bussystem (KNX) |
Vergleich mit ECO-Variante
| Merkmal | PD-C 360i/24 KNX UP | PD-C 360i/24 KNX ECO UP |
|---|---|---|
| Konstantlichtregelung | Ja (5–2000 lx) | Nein |
| HVAC-Kanal | 1 Kanal (Schalten) | Kein HVAC-Kanal |
| Lichtkanäle | 2 (Schalten & Dimmen/Regeln) | 2 (nur Schalten) |
| Offset-Einstellung (C2 zu C1) | Ja | Nein |
| Orientierungslicht | Ja (10–50 %, 2 Werte) | Nein |
| Max. empfohlene Montagehöhe | 5 m | 10 m |
