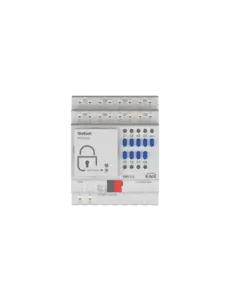

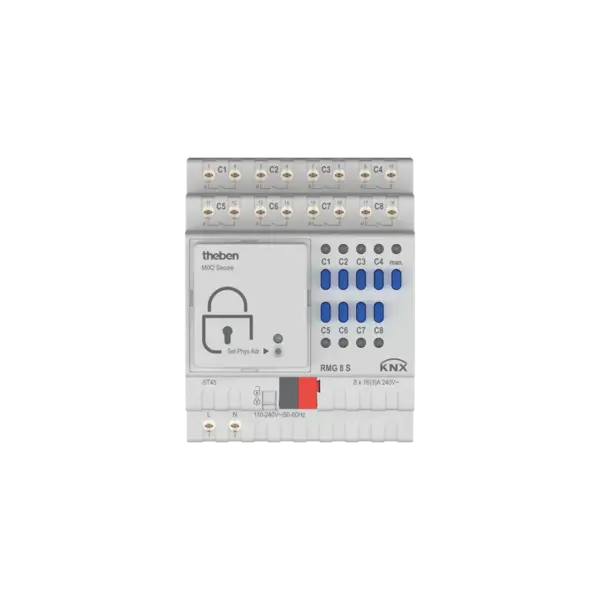

RMG 8 S KNX | Schaltaktor 8-fach, 16A, Basismodul MIX2, KNX
€275,05 Inkl. MwSt. €478,34 Inkl. MwSt.. Nicht auf Lager, aber verfügbar
Eigenschaften
Informationen
RMG 8 S KNX / 8-fach Schaltaktor MIX2
Artikelnummer: 4930220
Produktbeschreibung
Der RMG 8 S KNX 8-fach Schaltaktor MIX2 ist ein vielseitiges und leistungsstarkes Basismodul für KNX-Installationen. Dieser Schaltaktor verfügt über acht unabhängige Kanäle mit einer maximalen Stromstärke von jeweils 16 A. Das MIX2-Basismodul ist ideal für die Steuerung hoher Lampenlasten im Wohn- und Zweckbau und kann durch Hinzufügen von zwei Erweiterungsmodulen (MIX oder MIX2) auf bis zu 24 Kanäle erweitert werden.
Jeder Kanal bietet eine LED-Statusanzeige und manuelle Bedienung, auch ohne Busspannung oder Busmodul. Der Schaltaktor unterstützt verschiedene Schalt- und Logikfunktionen, wie Verzögerungen, Impulsfunktion, Treppenhausfunktion, zentrale Befehle (EIN/AUS) und Lichtszenen. Dank des abnehmbaren KNX-Busmoduls kann das Gerät ohne erneute Programmierung einfach ersetzt werden. Der RMG 8 S KNX eignet sich zum Schalten ohmscher, kapazitiver Lasten sowie verschiedener Leuchtmittel, einschließlich LED, Glüh- und Halogenlampen.
Anwendungsbereiche
- Steuerung von Beleuchtung (LED, Glüh- und Halogenlampen, Leuchtstofflampen)
- Schalten ohmscher, kapazitiver und induktiver Lasten
- Verwendbar in Wohn-, Büro- und Zweckbauten
- Flexibel erweiterbar im MIX2-System
Wichtigste Funktionen
- 8 Schaltkanäle, jeweils 16A, potenzialfrei
- Basismodul MIX2, erweiterbar auf bis zu 24 Kanäle mit 2 Erweiterungsmodulen (MIX/MIX2)
- Manuelle Bedienung und Inbetriebnahme auch ohne Busmodul/KNX-Busspannung möglich
- LED-Statusanzeige für jeden Kanal
- Einstellbare Funktionen: Schalten, verzögertes Schalten, Impuls, Treppenhausfunktion, Lichtszenen
- Logikfunktionen: Sperren, UND, Freigeben, ODER
- Austausch von Gerät und Busmodul ohne erneute Programmierung dank abnehmbarem Busmodul
- Geeignet für hohe Einschaltströme
Technische Daten
| Betriebsspannung KNX | Busspeisung, ≤4 mA |
|---|---|
| Betriebsspannung | 110 V AC - 240 V AC, 50 Hz - 60 Hz |
| Frequenz | 50 - 60 Hz |
| Standby-Verbrauch | ~0,3 W |
| Maximaler Leistungsverlust | 6,4 W |
| Montageart | DIN-Hutschiene |
| Breite | 4 TE (Module) |
| Anschluss | KNX-Busklemme |
| Max. Kabelquerschnitt | Massiv: 0,5 mm² (Ø 0,8) bis 6 mm²; Litze mit Aderendhülse: 0,5 mm² bis 4 mm² |
| Anzahl Kanäle | 8 (erweiterbar auf 24 mit MIX/MIX2-Modulen) |
| Kontaktart | Schließerkontakt, 16 A, 3 A |
| Kontaktöffnung | < 3 mm |
| Ohmsche Last | 3680 W |
| Glüh-/Halogenlampenlast | 2000 W |
| Leuchtstofflampenlast (KVG, parallel kompensiert) | 1300 W (140 µF) |
| Leuchtstofflampenlast (KVG, nicht kompensiert) | 2000 VA |
| Leuchtstofflampenlast (EVG) | 1200 W |
| Energiesparlampen | 300 W |
| LED < 2 W | 55 W |
| LED 2-8 W | 600 W |
| LED > 8 W | 600 W |
| Einschaltstrom | max. 800 A / 200 µs |
| Ausgangsspannung | 240 V AC |
| Schaltausgang | Potenzialfrei |
| Schalten unterschiedlicher Phasen | Möglich |
| Geeignet für SELV | Ja, wenn alle Kanäle SELV schalten |
| Typ | Basismodul |
| Umgebungstemperatur | -5°C ... 45°C |
| Schutzart | IP 20 |
| Schutzklasse | II |
Wichtige Hinweise
- Basismodul MIX2: Erweiterbar mit maximal 2 Erweiterungsmodulen (MIX/MIX2) auf 24 Kanäle.
- Gerät und KNX-Busmodul sind unabhängig voneinander und ohne erneute Programmierung austauschbar.
- Manuelle Bedienung und Inbetriebnahme auch ohne KNX-Busmodul möglich.
- Geeignet für hohe Einschaltströme und verschiedene Lampenlasten.
- Beachten Sie die maximale Belastung pro Lampentyp und Kanal für optimale Funktion und Lebensdauer.
