RM 4 H KNX Schaltaktor 4x25A C-Last FIX1
€251,76 Inkl. MwSt. €437,85 Inkl. MwSt.. Nicht auf Lager, aber verfügbar
Eigenschaften
Informationen

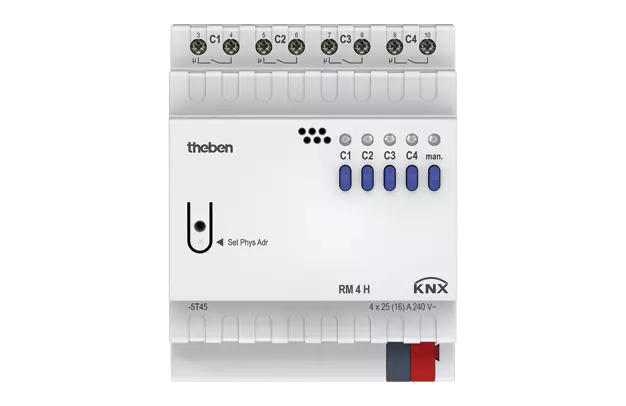

RM 4 H KNX – 4-fach KNX Hochleistungs-Schaltaktor
Art.-Nr. 4940212
Anwendung
Der RM 4 H KNX von Theben ist ein leistungsstarker 4-fach-Schaltaktor für KNX-Installationen, der speziell für das Schalten hoher elektrischer Lasten wie LED-Leuchten, Glühlampen und Halogenlampen entwickelt wurde. Mit dem FIX1-Modul und bistabilen Relais ist das Gerät für kapazitive Lasten (C-Last) bis 25 A pro Kanal optimiert. Jeder Ausgang verfügt über eine manuelle Bedienmöglichkeit sowie eine LED-Statusanzeige. Über die ETS-Software können zahlreiche Funktionen konfiguriert werden, darunter Schaltverzögerungen, Impulsfunktionen und logische Verknüpfungen. Dank potentialfreier Kontakte ist auch das Schalten verschiedener Netzphasen möglich.
Hauptfunktionen
- 4-fach-KNX-Schaltaktor für hohe Lasten bis 25 A pro Kanal
- Mit FIX1-Modul und bistabilen Relais ausgestattet
- Geeignet für hohe Einschaltströme bis 1200 A (200 µs)
- Manuelle Bedienung direkt am Gerät
- LED-Statusanzeige für jeden Kanal
- Konfiguration über ETS: EIN/AUS, Impuls, Ein-/Ausschaltverzögerung, Treppenlichtfunktion mit Vorwarnung
- Logikfunktionen wie Sperren, UND, ODER, Freigabe
- Schalten verschiedener Netzphasen möglich
Technische Daten
| Artikelnummer | 4940212 |
| KNX-Betriebsspannung | <10 mA |
| Montage | DIN-Hutschiene (4 TE) |
| Anschlusstyp | Schraubklemmen und KNX-Busklemme |
| Max. Leiterquerschnitt | Massiv: 0,5–6 mm²; Aderendhülse: 0,5–4 mm² |
| Anzahl der Kanäle | 4 |
| Kontaktart | Bistabiles Relais, 25 A / 16 A |
| Kontaktöffnung | < 3 mm |
| Ohmsche Last | 4800 W |
| Energiesparlampen | 410 W |
| LED < 2 W | 75 W |
| LED 2–8 W | 850 W |
| LED > 8 W | 850 W |
| Einschaltstrom | max. 1200 A / 200 µs |
| Schalten unterschiedlicher Phasen | Möglich |
| C-Last geeignet | Ja, mit FIX1-Modul |
| Umgebungstemperatur | -5 °C bis +45 °C |
| Schutzart | IP20 |
| Schutzklasse | Klasse II nach EN 60669 |
Wichtige Hinweise
- Der RM 4 H KNX ist für das Schalten hoher Lasten ausgelegt – bitte nur mit geeigneter Verdrahtung und unter Einhaltung der geltenden Installationsvorschriften verwenden.
- Für den vollen Funktionsumfang ist die Konfiguration über ETS-Software (ab Version 5) erforderlich.
- Dank potentialfreier Kontakte ist das Schalten unterschiedlicher Netzphasen möglich.
- Die manuelle Bedienung ist auch bei fehlender KNX-Busspannung verfügbar.
