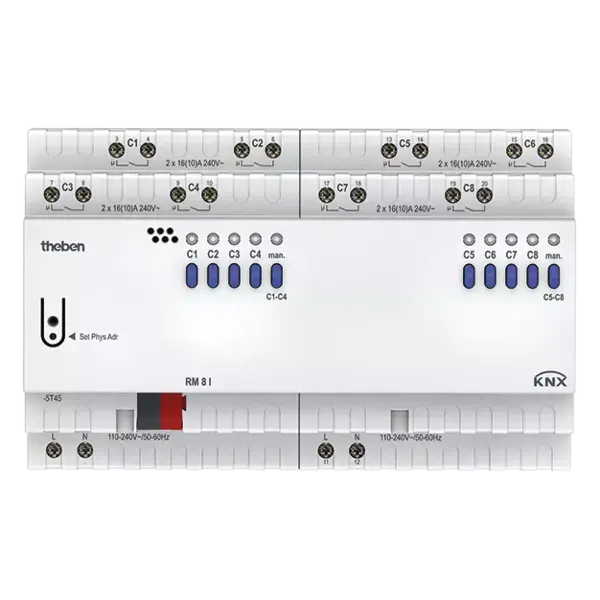

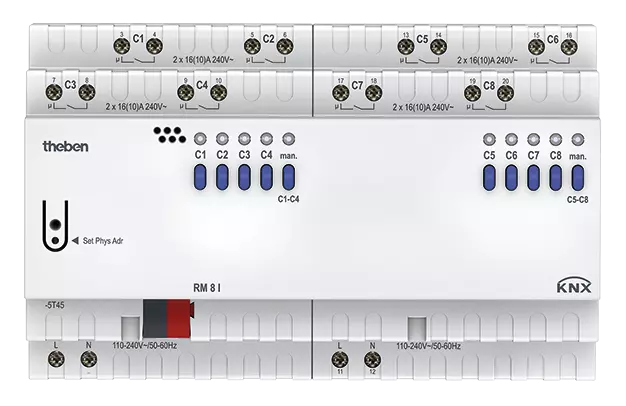

RM 8 I KNX Schaltaktor 8x16A C-Last FIX2 mit Stromerkennung
€287,32 exkl. MwSt.
€499,70 exkl. MwSt.
€347,66 Inkl. MwSt. €604,64 Inkl. MwSt.. Nicht auf Lager, aber verfügbar
€347,66 Inkl. MwSt. €604,64 Inkl. MwSt.. Nicht auf Lager, aber verfügbar
8-fach-Schaltaktor (16 A) mit FIX2-Modul für hohe Einschaltströme. Mit Stromerkennung, Handbedienung und LED-Status je Kanal. Lesen Sie mehr
Eigenschaften
Marke:
Theben
Artikelnummer::
4940215
EAN:
4003468490303
Verfügbarkeit:
Nicht auf Lager, aber verfügbar
Lieferzeit:
Wird innerhalb von ca. 8 Werktagen versendet.
Informationen
RM 8 I KNX – 8-fach C-Last-Schaltaktor
Art.-Nr. 4940215
Anwendung
Der RM 8 I KNX von Theben ist ein leistungsstarker 8-fach-Schaltaktor für KNX-Installationen und eignet sich zum Schalten hoher elektrischer Lasten wie LEDs, Leuchtstofflampen, Glühlampen und Halogenlampen. Dank des FIX2-Moduls ist das Gerät optimal für kapazitive Lasten (C-Last) bis 16 A pro Kanal geeignet und bietet zuverlässige Leistung bei hohen Einschaltströmen bis 1500 A (200 µs). Die Schaltausgänge verfügen über eine Stromerkennung pro Kanal und können auch bei fehlender KNX-Busspannung manuell betätigt werden. LEDs zeigen den Schaltstatus jedes Kanals separat an.
Hauptfunktionen
- 8-fach-Schaltaktor für kapazitive Lasten (C-Last) bis 16 A
- FIX2-Modul: geeignet für hohe Einschaltströme (max. 1500 A / 200 µs)
- Stromerkennung pro Kanal mit Messgenauigkeit ab 150 mA
- Manuelle Bedienung je Kanal, auch ohne Busspannung
- LED-Statusanzeige des Schaltzustands je Kanal
- Parametrierbare Funktionen über ETS: Schalten, Impulsfunktion, Ein-/Ausschaltverzögerung, Treppenlichtfunktion mit Vorwarnung
- Logikfunktionen wie Sperren, UND, ODER, Freigabe
- Unterstützung von Zentralfunktionen wie: Dauer-EIN/AUS, zentrales Schalten, Lichtszenen speichern und abrufen
- Geeignet zum Schalten verschiedener Phasen
- SELV-Verwendung möglich, wenn alle Kanäle ausschließlich SELV schalten
Technische Daten
| Artikelnummer | 4940215 |
| KNX-Betriebsspannung | Über Bus, ≤ 4 mA |
| Netzversorgung | 110–240 V AC, 50/60 Hz |
| Standby-Verbrauch | ca. 2,4 W |
| Montageart | DIN-Schiene (8 TE) |
| Anschlüsse | Schraubklemmen und KNX-Busklemme |
| Max. Leiterquerschnitt | Massiv: 0,5–6 mm², Aderendhülse: 0,5–4 mm² |
| Anzahl der Kanäle | 8 |
| Kontaktart | Schließer, 16 A / 10 A |
| Kriechstrecke | < 3 mm |
| Ohmsche Last | 3680 W |
| Kapazitive Last | 200 µF |
| Glüh-/Halogenlampen | 2600 W |
| Leuchtstofflampen (KVG, parallel kompensiert) | 2000 W (200 µF) |
| Leuchtstofflampen (EVG) | 1650 W |
| Energiesparlampen | 410 W |
| LED < 2 W | 75 W |
| LED 2–8 W | 850 W |
| LED > 8 W | 850 W |
| Einschaltstrom | max. 1500 A / 200 µs |
| Schaltausgang | Potentialfrei, 240 V AC |
| Für SELV geeignet | Ja, wenn alle Kanäle SELV schalten |
| Strommessgenauigkeit | I > 1 A: ±8 %, I < 1 A: ±100 mA, min. 150 mA messbar |
| Modultyp | FIX2 |
| Umgebungstemperatur | -5 °C bis +45 °C |
| Schutzart | IP20 |
| Schutzklasse | Klasse II nach EN 60669 |
Wichtige Hinweise
- Der RM 8 I KNX ist für das Schalten hoher Lasten mit hohen Einschaltströmen optimiert – nur mit geeigneter Verkabelung und gemäß den geltenden Installationsvorschriften verwenden.
- Für den vollen Funktionsumfang ist eine Parametrierung über die ETS-Software (ab Version 5) erforderlich.
- Durch potentialfreie Ausgänge ist das Schalten verschiedener Netzphasen möglich.
- Die manuelle Bedienung ist auch ohne aktive KNX-Busspannung verfügbar.
- Für eine genaue Strommessung muss die Last pro Kanal mindestens 150 mA betragen.
