WEINZIERL 5243 KNX IP-Router für REG-Montage
€298,89 Inkl. MwSt. €433,18 Inkl. MwSt.. Nicht auf Lager, aber verfügbar
Eigenschaften
Informationen

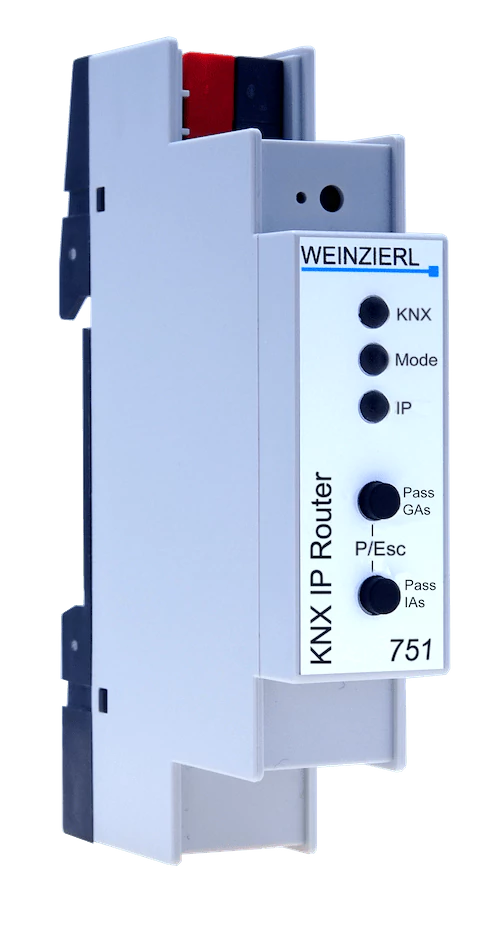

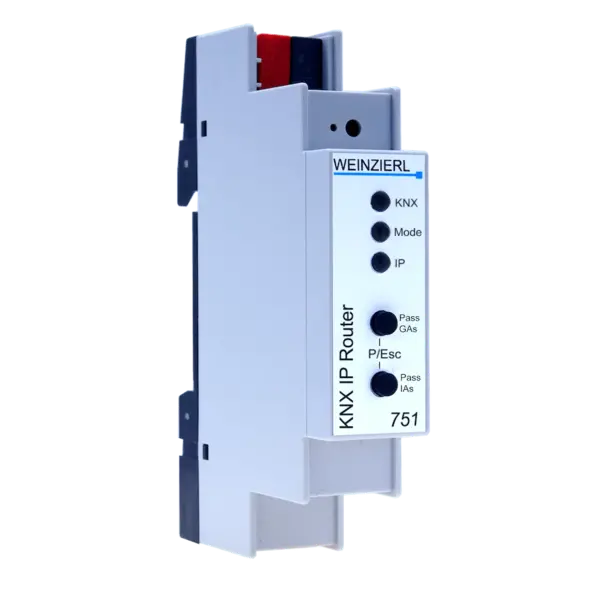

Produktbeschreibung – KNX IP Router 751
Art.-Nr. 5243
Anwendung
Der Weinzierl KNX IP Router 751 ist ein kompakter, busgespeister KNX IP-Router mit nur 1 Teilungseinheit (18 mm) Breite. Das Gerät ermöglicht die Weiterleitung von Telegrammen zwischen verschiedenen KNX-Linien über ein IP-Netzwerk (LAN) und dient gleichzeitig als Programmierschnittstelle für ETS®. Mit erweiterter Filtertabelle, Telegrammpuffer, KNXnet/IP-Unterstützung und Diagnose-LEDs ist dieses Gerät ideal für moderne KNX-Installationen geeignet.
Funktionen
- Kompaktes Design: nur 1 TE (18 mm)
- Telegrammweiterleitung über LAN als IP-Backbone
- KNX IP-Schnittstelle für ETS-Programmierung (Tunneling)
- Bis zu 5 gleichzeitige KNXnet/IP-Tunneling-Verbindungen
- Erweiterte Filtertabelle für Hauptgruppen 0 bis 31
- Pufferspeicher für bis zu 150 Telegramme
- IP-Konfiguration per DHCP oder manuell über ETS
- Unterstützte Protokolle: ARP, ICMP, IGMP, UDP/IP, TCP/IP, DHCP, Auto IP
- KNX-Interface-Protokoll: cEMI
- KNX-Gerätemodell: 0x091A
Technische Daten
- Spannungsversorgung: über KNX-Bus, ca. 15 mA
- KNX-Bus: Anschluss über Standard-Busklemme (rot/schwarz)
- LAN-Anschluss: RJ-45 Ethernet (10BaseT, 10 Mbit/s)
- Maximale APDU-Länge: 55 Byte
- Mediumtyp: IP/TP
- Schutzart: IP20 (nach EN 60529)
- Betriebstemperatur: -5 °C bis +45 °C
- Lagertemperatur: -25 °C bis +70 °C
- Relative Luftfeuchtigkeit: 5 % bis 93 % (nicht kondensierend)
- Gehäuse: Kunststoff (PC), Hutschienenmontage (1 TE = 18 mm)
- Gewicht: ca. 40 g
- Montage: Dauerhafte Installation in trockenen Innenräumen oder Verteilerkästen
Bedienung und Diagnose
- 2 Tasten für Funktionen und Reset
- 3 mehrfarbige Status-LEDs für Betriebszustände und Diagnose
- KNX-Programmiertaste mit roter Programmier-LED
Konformität und Normen
- CE-Kennzeichnung
- EMV-Richtlinie: 2014/30/EU
- RoHS-Richtlinie: 2011/65/EU
- Normen:
- EN 63044-3:2018
- EN 63044-5-1/2/3:2019
- EN 61000-6-2:2019
- EN 61000-6-3:2021
- EN 63000:2018
Wichtiger Hinweis
Achtung: Der KNX IP Router 751 ist ausschließlich für die feste Montage auf einer Hutschiene in trockenen Innenräumen oder Verteilereinrichtungen vorgesehen. Die Stromversorgung erfolgt über den KNX-Bus; ein externes Netzteil ist nicht erforderlich. Für den vollen Funktionsumfang ist eine korrekte Konfiguration in ETS erforderlich.
