ZCL4H230V2 KNX Heizungsaktor | 4-fach, 4 Eingänge
€180,05 Inkl. MwSt. €242,00 Inkl. MwSt.. Nicht auf Lager, aber verfügbar Handbuch
Eigenschaften
Informationen

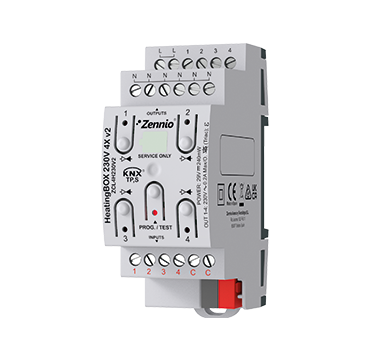

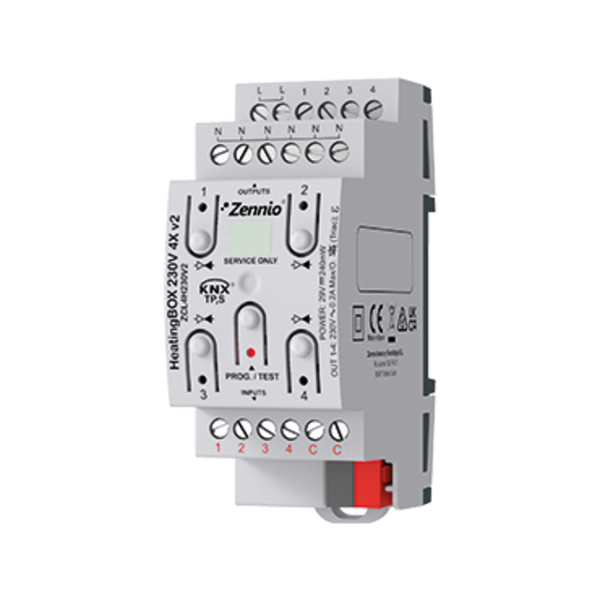

Heating Actuator 230V 4X v2 | Art.nr.: ZCL4H230V2
Der Heating Actuator 230V 4X v2 ist ein KNX-kompatibler Heizungsaktor, der speziell für Klimasysteme auf Wasserleitungsbasis entwickelt wurde. Das Gerät unterstützt bis zu 4 Ein-/Aus-Ventile mit 230 VAC und bietet fortschrittliche Funktionen wie Kurzschlussschutz, integrierte Thermostate und logische Funktionen.
Hauptmerkmale
- 4 konfigurierbare Ausgänge für 230 VAC-Ventile
- 4 unabhängige Thermostate, je einer für jeden Ausgang
- 4 analoge/digitale Eingänge für Sensoren oder Schalter
- 10 konfigurierbare logische Funktionen
- Manuelle Steuerung über Tasten mit LED-Statusanzeigen
- Gemeinsamer 230 VAC-Stromeingang für alle Ausgänge
- Datenbackup bei KNX-Busausfall
- Kurzschlussschutz mit Statusanzeige über LEDs
- Kompaktes Design, geeignet für DIN-Schienenmontage (2 Module breit)
Technische Spezifikationen
| Gerätetyp | Elektronisches Steuergerät |
|---|---|
| KNX-Spannungsversorgung | 29 VDC (typisch), Bereich 21-31 VDC |
| Maximaler Stromverbrauch | 7,9 mA bei 29 VDC, 10 mA bei 24 VDC |
| Externe Stromversorgung | 230 VAC, 50/60 Hz |
| Betriebstemperatur | 0 °C bis +55 °C |
| Lagertemperatur | -20 °C bis +55 °C |
| Luftfeuchtigkeit | 5% bis 95% (nicht kondensierend) |
| Schutzklasse | IP20 |
| Abmessungen | 67 x 90 x 36 mm (2 DIN-Einheiten) |
| Montage | DIN-Schiene (IEC 60715 TH35) mit Klemme |
| Gehäusematerial | PC FR V0 (halogenfrei), CTI 175 V |
| Kurzschlussschutz | Triac-Ausgänge mit automatischer Abschaltung |
| KNX-Anschluss | Typischer TP1-Busanschluss für 0,8 mm Ø-Massivkabel |
Indikatoren und Tasten
- Programmierungs-/Testtaste: Kurzer Druck aktiviert den Programmiermodus. Halten Sie die Taste beim Anschließen an den KNX-Bus gedrückt, um den Sicherheitsmodus zu aktivieren. Nach 3 Sekunden wird der Testmodus aktiviert.
- Programmierungs-/Test-LED: Zeigt den Programmiermodus (rot), den Sicherheitsmodus (blinkend rot) und den manuellen Modus (grün) an. Ein blau blinkendes LED signalisiert eine 3-Minuten-Sperre nach 4 Kurzschlüssen innerhalb von weniger als 3 Minuten.
- LED-Statusanzeigen: Jeder Ausgang hat eine LED. Dauerlicht bedeutet aktiver Ausgang; Blinken weist auf Überlastung oder Kurzschluss hin.
Hinweis
Der Heating Actuator 230V 4X v2 bietet vollständige Datenbackup-Funktionen bei KNX-Busausfall und verfügt über einen integrierten Kurzschlussschutz. Dies macht das Gerät besonders zuverlässig für den Einsatz in Wohn- und Gewerbeanwendungen.
