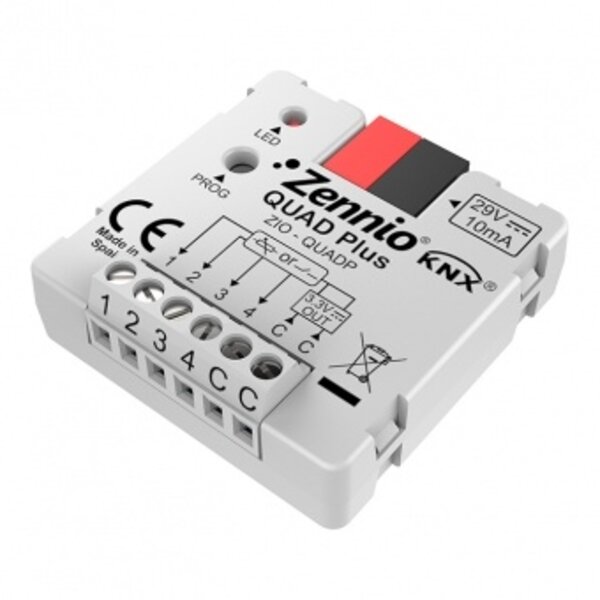

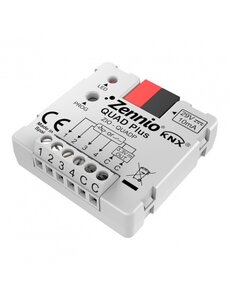

Zennio Quad PLUS Modul mit 4 analogen/digitalen Eingängen

78,12 exkl. MwSt. €105,00 exkl. MwSt.
€94,53 Inkl. MwSt. 127,05 Inkl. MwSt..
Out of stock, but available Handbuch
Grundpreis: €78,12 / Stück
Eingangsmodul mit 4 konfigurierbaren analogen/digitalen Eingängen, inkl. 4 Thermostaten. Funktioniert ohne externe Stromversorgung. Kompakt und einfach zu installieren. Lesen Sie mehr

Eigenschaften

Marke:
Zennio
Artikelnummer::
ZIO-QUADP
EAN:
8411080791863
Verfügbarkeit:
Out of stock, but available
Lieferzeit:
Wird innerhalb von ca. 8 Werktagen versendet.

Informationen

Datasheet

Zennio Quad PLUS Eingangsmodul mit 4 Analog-Digital Eingängen

Das Zennio Quad PLUS ist ein vielseitiger Analog-Digital-Sensor, der eine breite Funktionalität bietet. Es umfasst vier multifunktionale Eingänge, die als digitale Eingänge für Sensoren, potentialfreie Taster, Temperaturfühler oder Bewegungsmelder konfiguriert werden können. Zudem unterstützt das Modul vier unabhängige Raumthermostate zur Heizungs- und Kühlregelung und bietet eine Datenspeicherung bei KNX-Bus-Ausfall.

Wichtige Merkmale

  • Vier konfigurierbare Eingänge: Jeder Eingang kann als Binäreingang, Temperaturfühler (NTC mit anpassbarer Kurve) oder Bewegungsmelder eingerichtet werden, was Flexibilität für verschiedene Anwendungen bietet.
  • Vier integrierte Thermostate: Für eine präzise Steuerung von Heizungs- und Kühlsystemen in mehreren Räumen.
  • Speicherfunktion bei KNX-Bus-Ausfall: Vollständige Datensicherung und automatische Wiederherstellung bei Neustart des Busses.
  • Integrierte KNX BCU: Typ TP1-256, mit typischem Busverbrauch von 29 VDC ohne zusätzliche externe Stromversorgung.
  • Abmessungen: Kompaktes Modul von 39 x 39 x 14 mm, das sowohl in Verteilerdosen als auch in Unterputzdosen montiert werden kann.
  • Zertifizierungen: CE, UKCA und RCM-Konformität mit Markierungen auf der Vorderseite des Gehäuses.

Technische Spezifikationen

Gerätetyp Elektrische Steuerungseinheit
KNX Betriebsspannung 21-31 VDC (typisch 29 VDC)
Maximalverbrauch Bei 29 VDC: 6 mA / 174 mW; Bei 24 VDC: 10 mA / 240 mW
Betriebstemperatur 0 .. +55 °C
Lagerungstemperatur -20 .. +55 °C
Betriebsfeuchtigkeit 5% - 95%, nicht kondensierend
Lagerfeuchtigkeit 5% - 95%, nicht kondensierend
Schutzklasse IP20, geeignet für saubere Umgebungen
Installationstyp Unabhängige Montage in Verteilerkästen oder Unterputzdosen
Betriebsanzeige Programmier-LED zeigt Programmiermodus an (rot)
Gewicht 17 g
Gehäusematerial PC FR V0, halogenfrei

Eingangs-Spezifikationen und Anschlüsse

Anzahl der Eingänge 4
Eingänge pro gemeinsame Verbindung 2
Betriebsspannung +3,3 VDC an der gemeinsamen Verbindung
Betriebsstrom 1 mA bei 3,3 VDC (pro Eingang)
Schaltart Trockene Spannungskontakte zwischen Eingang und gemeinsamem Anschluss
Anschlussmethode Schraubklemmenblock (max. 0,2 Nm)
Kabelquerschnitt 0,5-1 mm² (IEC) / 26-16 AWG (UL)
Maximale Kabellänge 30 m
NTC-Sondenlänge 1,5 m (erweiterbar bis 30 m)
NTC-Genauigkeit (@ 25 °C) ±0,5 °C
Temperaturauflösung 0,1 °C
Maximale Reaktionszeit 10 ms

Weitere Spezifikationen

  • Ergänzende Eigenschaften: Klasse B
  • Schutzklasse: Klasse III, geeignet für dauerhafte elektrische Nutzung
  • Betriebsart: Dauerbetrieb, Gerätetyp 1
  • Elektrische Belastungsdauer: Langzeitbelastung

Das Zennio Quad PLUS Eingangsmodul ist für eine zuverlässige und flexible Integration verschiedener Sensoren und Eingänge konzipiert und ideal für smarte Gebäudeverwaltungssysteme geeignet. Zubehör wie Temperaturfühler und Bewegungsmelder sind für erweiterte Funktionen verfügbar, und das Modul bietet leistungsstarke Funktionen in einem kompakten und robusten Gehäuse.
