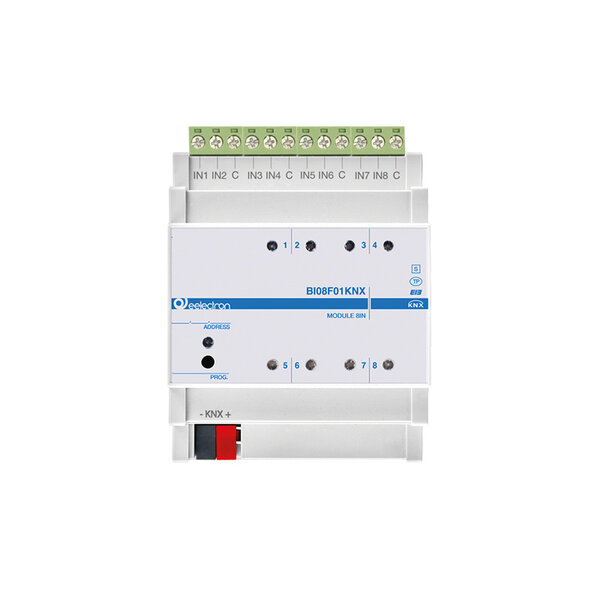

Módulo DIN universal con 8 entradas digitales
€158,51 IVA incluido €280,72 IVA incluido. Agotado, pero disponible
Especificaciones
Información
Enlace al sitio web de Eelectron (Inglés)
Módulo DIN universal – 8 entradas digitales (KNX)
Número de artículo: BI08F01KNX

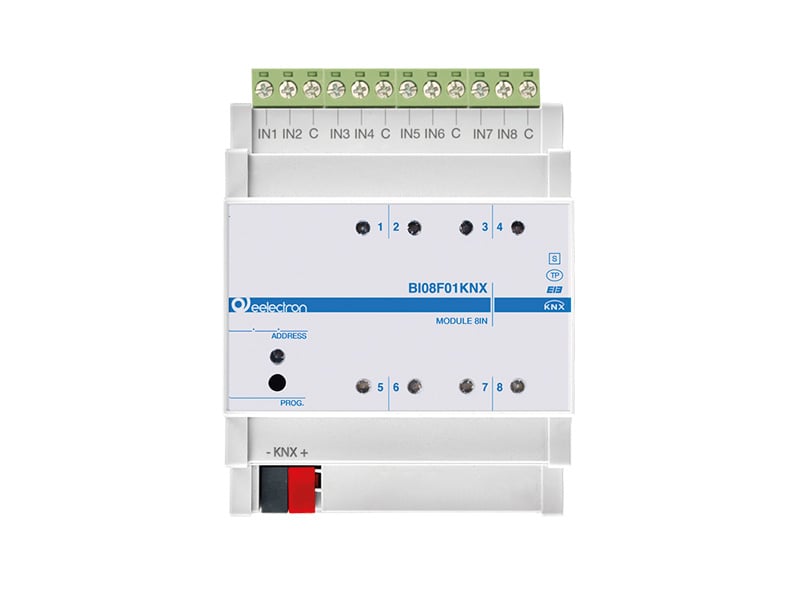

El Eelectron BI08F01KNX es un módulo KNX para carril DIN con 8 entradas digitales para contactos secos, como pulsadores, contactos magnéticos y otros sensores. Las entradas pueden configurarse para funciones de encendido/apagado, regulación, control de persianas/estores, escenas, secuencias y conteo de impulsos. Gracias a su amplia funcionalidad, es adecuado para instalaciones residenciales, comerciales y proyectos avanzados de automatización de edificios.
Aplicaciones
- Integración con KNX mediante pulsadores, contactos magnéticos y sensores de contacto seco
- Funciones de encendido/apagado, regulación y control de persianas/estores
- Escenas, secuencias y automatizaciones avanzadas
- Conteo de impulsos en entradas digitales (short distance)
- Medición de temperatura con sondas NTC y función de termostato integrada
- Compatibilidad con smart sensors (CO₂ o VOC + temperatura)
Funciones principales
- 8 entradas digitales independientes (contacto seco)
- Configuración en modo short distance o long distance
- Supervisión de línea mediante resistencia EOL de 1,8 kΩ (1/8 W) en long distance
- Conteo de impulsos en configuración short distance
- LED de estado por cada entrada
- Entradas analógicas NTC disponibles en las entradas 1, 3, 5 y 7
- Módulo termostato con control PI para calefacción/refrigeración, válvulas y fan coils 2/4 tubos
- Compatibilidad con smart sensors (SM03E01ACC CO₂ / SM03E02ACC VOC)
- 10 bloques lógicos para funciones simples o complejas
- Control proporcional, control de temperatura/humedad y cálculo de punto de rocío
- Configuración completa KNX/ETS (escenas, temporizadores, lógica, secuencias)
- Interfaz de bus KNX integrada
Datos técnicos
| Modelo | BI08F01KNX |
|---|---|
| Marca | Eelectron |
| EAN | 8054144522289 |
| Número de entradas | 8 entradas digitales (contacto seco) |
| Modo de línea | Short distance / long distance |
| Supervisión de línea | Resistencia EOL de 1,8 kΩ, 1/8 W (long distance) |
| Conteo de impulsos | Sí, en modo short distance |
| Entradas NTC | Entradas 1, 3, 5 y 7 (TS01A01ACC / TS01B01ACC) |
| Smart sensors | Compatibles: SM03E01ACC (CO₂) y SM03E02ACC (VOC) |
| Indicadores de estado | LED por cada entrada |
| Lógica | 10 bloques lógicos (umbral, algebraico, condicional) |
| Termostato | Control PI, 2 etapas de calefacción/refrigeración, válvulas, fan coils 2/4 tubos |
| Configuración | ETS (escenas, temporizadores, secuencias, lógica) |
| Interfaz de bus | KNX TP integrado |
| Montaje | Carril DIN (4 módulos TE) |
Notas importantes
- Utilice siempre la resistencia EOL de 1,8 kΩ para supervisión en long distance.
- La función de conteo de impulsos solo funciona en modo short distance.
- Las entradas analógicas NTC están disponibles únicamente en las entradas 1, 3, 5 y 7.
- Los smart sensors deben conectarse solo en las entradas designadas.
- La instalación y la configuración ETS deben ser realizadas por instaladores KNX certificados.
