PD-C 360i/24 KNX UP | 360°, 24 m | Detector de presencia
€136,81 IVA incluido €227,48 IVA incluido. Agotado, pero disponible
Especificaciones
Información
PD-C 360i/24 KNX UP – Detector de presencia de techo

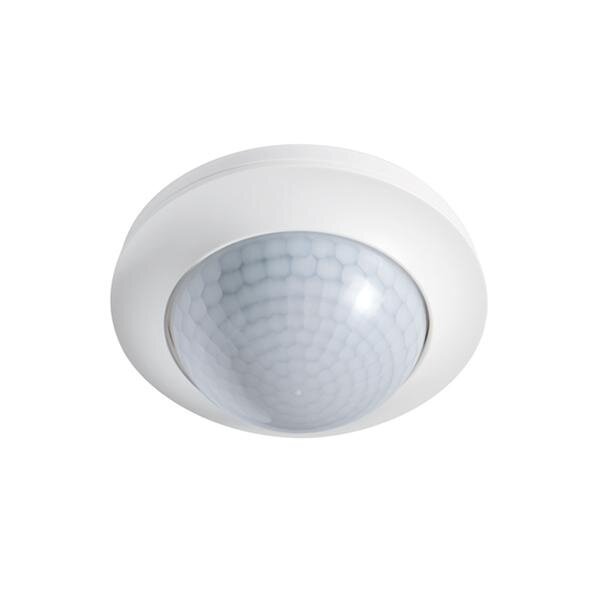

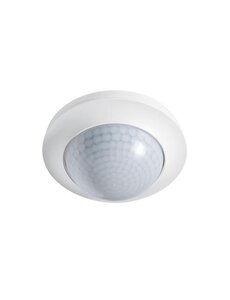

PD-C 360i/24 KNX UP
blanco RAL9010 — Art. n.º: EP10427428

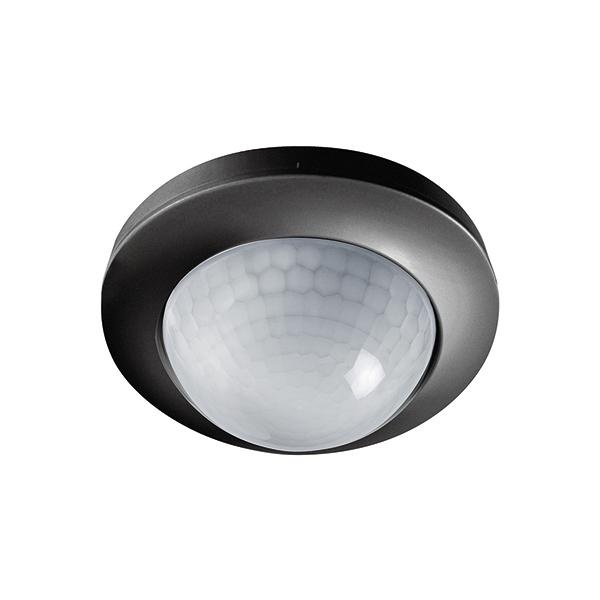

PD-C 360i/24 KNX UP BK
negro RAL9005 — Art. n.º: EP10427671
El PD-C 360i/24 KNX UP es un detector de presencia para montaje en techo en sistemas KNX, con detección de 360° y hasta Ø 24 m de alcance. Ofrece detección de presencia y movimiento, control constante de luz en función de la luz natural (5–2000 lx), 2 canales de iluminación y 1 canal HVAC. Funciones: control manual, maestro/esclavo, luz nocturna, luz de orientación, ajuste de offset (C2 respecto a C1) y conmutación HVAC para una integración flexible. En comparación con la versión ECO, este modelo incorpora regulación/dimming, luz de orientación y un canal HVAC adicional.
Nota importante
Mantenga una distancia mínima de 5 m entre el detector y antenas de radio (por ejemplo, puntos de acceso WiFi) para evitar interferencias.
Características y funciones

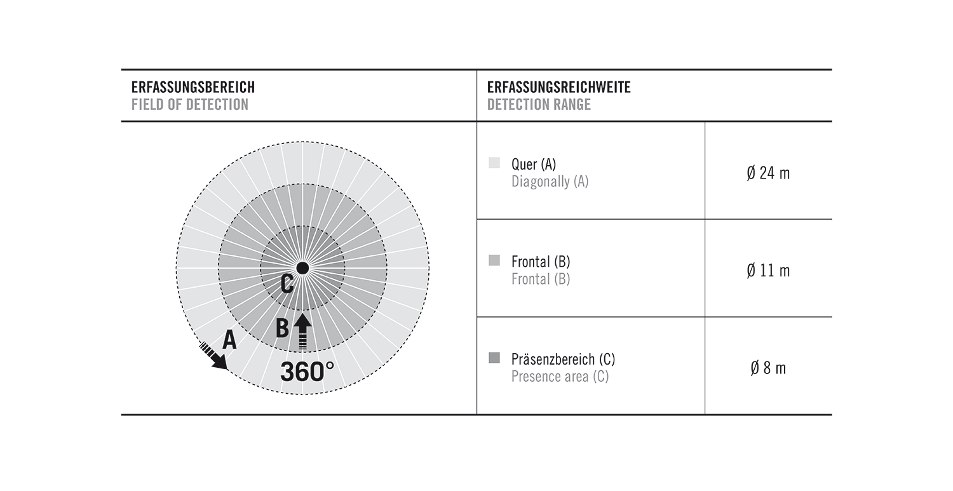

- Detección 360°, alcance diagonal Ø 24 m; frontal Ø 11 m; zona de presencia Ø 8 m (hasta 453 m²)
- Control constante de luz en función de la luz natural (5–2000 lx)
- 2 canales de iluminación (conmutación y regulación) + 1 canal HVAC (conmutación)
- Modos: semiautomático y totalmente automático
- Control manual, función maestro/esclavo, luz nocturna
- Luz de orientación: apagado / 10–50 % (2 valores seleccionables)
- Offset de C2 respecto a C1: −50 %…+50 %
- Sensibilidad ajustable; envío cíclico posible
- Entradas KNX: control manual de luz, bloqueos, reset, esclavo
- Salidas KNX: presencia, estado, valor de luminosidad, HVAC
- Control remoto posible; incluye máscara de lente
Instalación
- Ubicación de instalación: techo
- Tipo de montaje: empotrado en caja Ø 68 mm

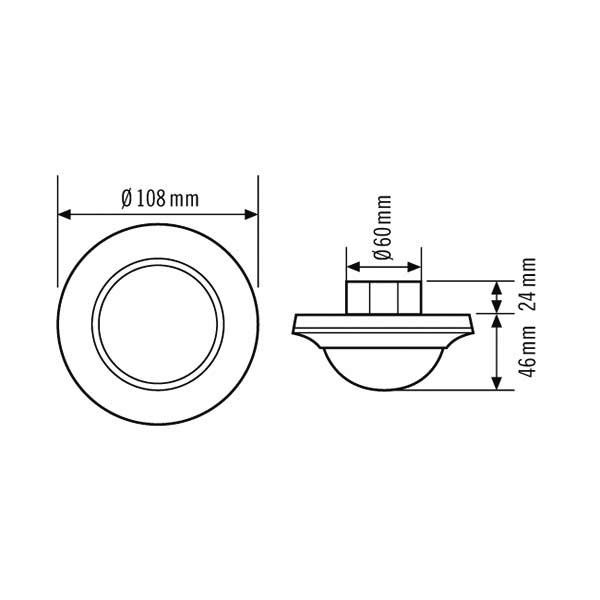

- Dimensiones de empotramiento: profundidad 24 mm, diámetro Ø 60 mm
- Altura de montaje recomendada: 3 m (máx. recomendada 5 m)
Datos técnicos
| General | |
|---|---|
| Categoría de dispositivo | Detector de presencia de techo |
| Conformidad | CE, EAC, RoHS, RAEE |
| Garantía | 5 años |
| Carcasa y entorno | |
| Dimensiones | Alt./prof. 70 mm, Ø 108 mm |
| Peso | 128 g |
| Material | Policarbonato estabilizado contra rayos UV |
| Grado de protección | IP20 |
| Temperatura de funcionamiento | +5 °C…+50 °C |
| Humedad relativa | 5–93 %, sin condensación |
| Colores disponibles | Blanco RAL9010 (UP), Negro RAL9005 (UP BK) |
| Eléctrico | |
| Sistema de control | KNX |
| Clase de protección | III |
| Tensión nominal | 29–31 V DC |
| Potencia absorbida | 0,2 W |
| Consumo de corriente | 6 mA |
| Sensores y detección | |
| Ángulo de detección | 360° |
| Alcance de detección | Diagonal Ø 24 m; frontal Ø 11 m; presencia Ø 8 m |
| Área de detección | Hasta 453 m² |
| Rango de luminosidad | 5–2000 lx |
| Canales y control | |
| Número de canales de iluminación | 2 (C1 y C2) |
| Función C1/C2 | Conmutación y regulación |
| Tiempo de apagado C1 | 30 s…720 min (ajuste por pasos) |
| Tiempo de apagado C2 | 10 s…60 min (ajuste por pasos) |
| Luz de orientación | Apagado / 10–50 % (2 valores), temporización 60 s…250 min |
| Offset C2 respecto a C1 | −50 %…+50 % |
| Número de canales HVAC | 1 (C3) |
| Función C3 (HVAC) | Conmutación; retardo de encendido 120 s…30 min; apagado 30 s…720 min |
| Entradas de impulso | 2× iluminación, 1× HVAC; entrada esclavo disponible |
| Tiempos generales | Encendido 30 s; apagado 300 s (por defecto) |
| Conexión | Bornes enchufables; contacto de conmutación vía bus KNX |
Comparación con la versión ECO
| Característica | PD-C 360i/24 KNX UP | PD-C 360i/24 KNX ECO UP |
|---|---|---|
| Control constante de luz | Sí (5–2000 lx) | No |
| Canal HVAC | 1 canal (conmutación) | Sin canal HVAC |
| Canales de iluminación | 2 (conmutación y regulación) | 2 (solo conmutación) |
| Ajuste de offset (C2/C1) | Sí | No |
| Luz de orientación | Sí (10–50 %, 2 valores) | No |
| Altura máxima de montaje recomendada | 5 m | 10 m |
