Presentia C MultiSensor KNX plafond avec CO₂ et humidité
€141,89 IVA no incluido
€199,00 IVA no incluido
€171,69 IVA incluido €240,79 IVA incluido. Agotado, pero disponible
€171,69 IVA incluido €240,79 IVA incluido. Agotado, pero disponible
Detector de presencia KNX de techo con sensores PIR, luz, temperatura, humedad y CO₂. Para control de luz, clima y calidad del aire. Montaje superficial o empotrado, KNX Secure. Leer más
Especificaciones
Marca:
Zennio
Número de artículo::
ZPDCMSW
EAN:
8411080792587
Disponibilidad:
Agotado, pero disponible
Plazo de entrega:
Enviado en aproximadamente 8 días laborables (atención: este plazo es orientativo y depende de la disponibilidad del fabricante; en algunos casos se enviará antes, pero también puede tardar más).
Información
Presentia C MultiSensor – Blanco y Antracita

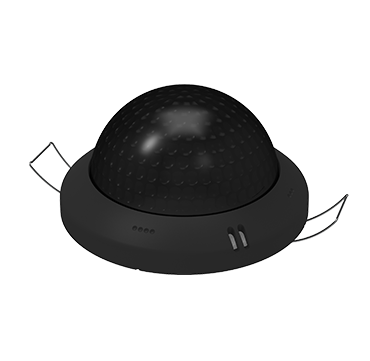

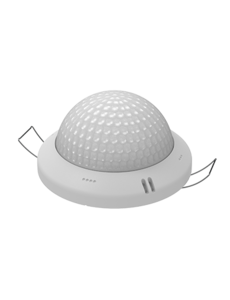

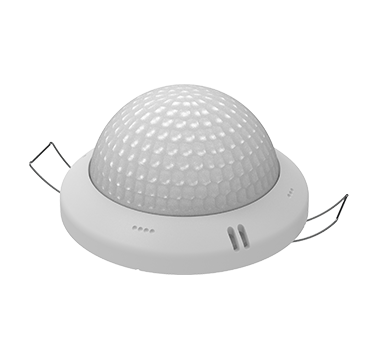

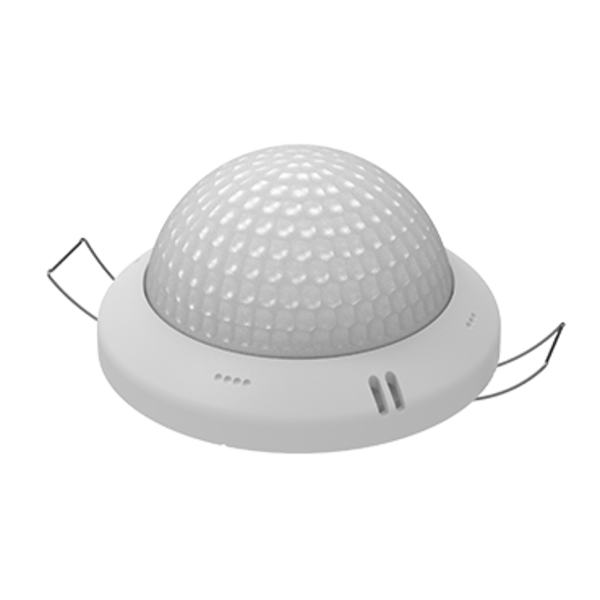

Ref.: ZPDCMSW (Blanco), ZPDCMSA (Antracita)
Descripción
Detector de presencia KNX para techo con cobertura de 360° e integración de sensores de iluminancia, temperatura, humedad relativa y CO₂. Ideal para regulación constante de luz, detección de presencia/ocupación y gestión de clima y calidad del aire. Disponible en blanco (ZPDCMSW) y antracita (ZPDCMSA). Compatible con KNX Data Secure y montaje superficial o empotrado.
Aplicaciones
- Oficinas, salas de reuniones, aulas, hoteles y centros sanitarios
- Iluminación automática con regulación constante de lux o umbral
- Control climático mediante termostato integrado y medición de temperatura/humedad
- Supervisión de calidad de aire y control de ventilación según CO₂
Características principales
- Detector de presencia PIR con 4 sectores y sensibilidad ajustable
- Sensor de luz con sensibilidad espectral similar al ojo humano
- Sensores integrados de temperatura, humedad y CO₂ + controlador de CO₂
- 6 canales de presencia y 2 canales de regulación constante de luz
- Detección de ocupación, 10 funciones lógicas, módulo termostato
- 2 entradas analógicas/digitales (contacto seco) para contactos externos/NTC
- Configuración maestro/esclavo para espacios grandes
- Retención de datos ante fallo del bus KNX y recuperación automática
- BCU KNX integrada (TP1-256); compatible con KNX Data Secure
- Indicación LED por sector y botón de programación con modo seguro
Datos técnicos
Generales
| Alimentación KNX | 29 VDC SELV (típ.); rango 21–31 VDC |
|---|---|
| Potencia/Consumo | 8,4 mA / 243,6 mW @29 VDC (típ.); 10 mA / 240 mW @24 VDC |
| Conexión al bus | Conector TP1 para conductor macizo Ø0,8 mm |
| Alimentación externa | No requerida |
| Temperatura de funcionamiento | 0 … +35 °C |
| Temperatura de almacenamiento | −20 … +55 °C |
| Humedad relativa (funcionamiento/almacenamiento) | 5 … 95 % (sin condensación) |
| Grado de protección | IP20, ambiente limpio |
| Clase de protección | Clase III |
| Dimensiones | Ø 84 × 47 mm |
| Peso | 66 g |
| Montaje | Superficial o empotrado (accesorio incluido) |
| Conformidad | CE, UKCA (marcado en la parte posterior) |
Sensores integrados
| Temperatura | Rango −10 … +60 °C; resolución 0,1 °C; precisión ±0,8 °C (@25 °C) |
|---|---|
| Humedad relativa | Rango 0 … 100 %HR; resolución 1 %; precisión ±6 %HR; respuesta ≈ 1 s; deriva ±0,25 %/año |
| CO₂ | Rango 400 … 2000 ppm; resolución 10 ppm; precisión ±50 ppm; deriva ±5 ppm / 5 años |
| Sensor de luz | Respuesta espectral similar al ojo humano; calibración ajustable |
Áreas de detección y presencia (h = 2,7 / 4,0 m)
| Parámetro | 2,7 m | 4,0 m |
|---|---|---|
| Detección máx. de movimiento (tangencial) | Ø 30 m | Ø 25 m |
| Detección máx. de movimiento (radial) | Ø 20 m | Ø 16 m |
| Zona de presencia (1 m sobre el suelo) | Ø 10 m | Ø 10 m |
| Zona máx. (no afectada por sensibilidad) | Ø 6 m | Ø 6 m |
Nota: diferentes alturas de montaje modifican estos alcances. La detección radial es menor que la tangencial.
Lógica y canales
| Canales de presencia | 6 configurables de forma independiente |
|---|---|
| Regulación constante de luz | 2 canales (punto de consigna de lux ajustable) |
| Funciones lógicas | 10 (AND/OR, temporizadores, umbrales, inversiones) |
| Termostato | Controlador integrado (calefacción/refrigeración, consignas) |
| Detección de ocupación | Sí (para estado de sala y escenas) |
Entradas (A/D)
| Número | 2 (por común: 2) |
|---|---|
| Tipo de conmutación | Contacto seco entre entrada y común |
| Tensión de operación | +3,3 VDC en común |
| Corriente por entrada | ≈ 1 mA @ 3,3 VDC |
| Cableado | Bornera de tornillo, 0,5–1 mm² (IEC) / 26–16 AWG (UL), máx. 30 m |
| NTC (sonda externa) | Resolución 0,1 °C; precisión ±0,5 °C (@25 °C) |
| Tiempo máx. de respuesta | 10 ms |
Variantes e identificación
- Blanco: ZPDCMSW — EAN 8411080792587
- Antracita: ZPDCMSA — EAN 8411080792594
Instalación y operación
- Montaje superficial o empotrado; marcas de orientación en la carcasa
- Botón de programación: pulsación corta para modo programación; mantener al conectar para modo seguro
- Restablecimiento de fábrica KNX Secure: en modo seguro, mantener ≈ 10 s hasta cambiar el estado del LED
- Indicación LED: rojo para programación/seguridad, azul intermitente durante la inicialización; destello blanco por sector
Contenido del paquete
- Detector (blanco o antracita), base/placa de montaje, manual
Notas importantes
- Instalación solo por profesionales cualificados conforme a la normativa local.
- Nunca conectar tensión de red u otras tensiones externas al bus KNX.
- Asegurar aislamiento suficiente entre red/auxiliar, cableado KNX y accesorios.
- Uso interior en ambientes secos y limpios (IP20). Evitar condensación y cubrir el equipo.
- Los valores de lux y detección dependen de la altura de montaje, la posición y el entorno.
- Guardado completo de datos ante fallo de bus; reinicio según parametrización ETS.
- Este dispositivo incluye software bajo licencias específicas; consulte al fabricante.
