Universal Module 16 OUTPUTS Plus 16A/16AX – Licht, Jalousie & HLK
€363,00 Inkl. MwSt. €646,14 Inkl. MwSt.. Nicht auf Lager, aber verfügbar
Eigenschaften
Informationen
Link zur Eelectron-Website (Englisch)

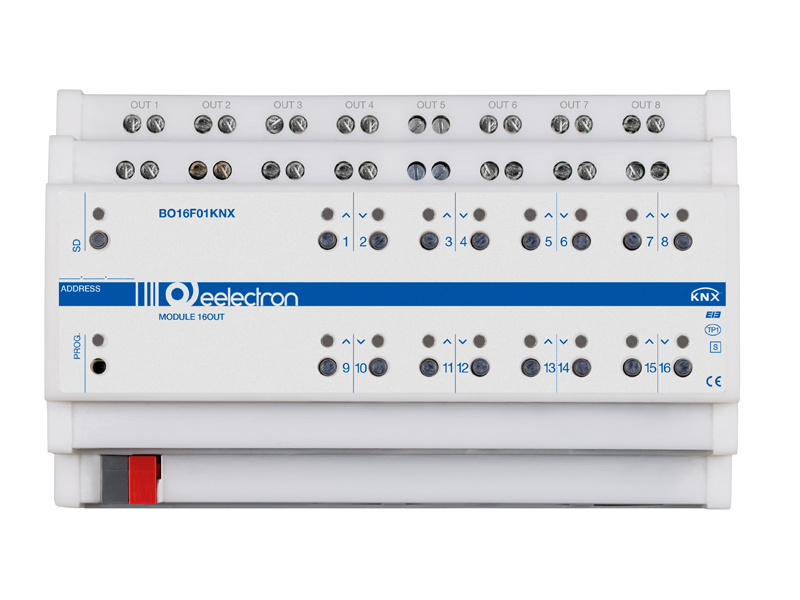

Universal Module 16 OUTPUTS Plus – 16A / 16AX C-Last
Artikelnummer: BO16F01KNX
Das Universal Module 16 OUTPUTS Plus ist ein leistungsstarker KNX-Schaltaktor mit sechzehn Relaisausgängen (16A/16AX – geeignet für C-Lasten) für die professionelle Steuerung von Beleuchtung, HVAC, Jalousien, Rollläden, 3-Punkt-Ventilen, PWM-Ventilantrieben und Fancoils. Dank der umfangreichen Konfigurationsmöglichkeiten eignet sich dieses Modul für Wohngebäude, Zweckbauten und Anwendungen der Gebäudeautomation.
Funktionen & Konfigurationen
- 16 Ausgänge für Licht- und Laststeuerung
- 16 PWM-Kanäle für Ventilantriebe (Magnetventile)
- 8 Kanäle für Jalousie- oder Rollladensteuerung
- 8 Kanäle für 3-Punkt-Ventilsteuerung (bidirektional)
- Fancoil-Konfigurationen:
- 4 Fancoil-Aktoren (2-Leiter-Systeme)
- Logikverriegelung zur Kombination von 2 oder 3 Relais (z. B. für 4-Leiter- oder 3-Stufen-Fancoils)
- Gruppierung von Relais (bis zu 8 gekoppelte Relais) für Sonderfunktionen
- Manuelle Bedienung über Tasten an der Front
- LED-Statusanzeige pro Kanal
Technische Daten
Ausgänge:
– 16A cos φ 1 – 230 V AC
– 8A cos φ 0,6 – 230 V AC
– 16A / 16AX (140 µF) – geeignet für C-Lasten
– Minimaler Schaltstrom: 10 mA
– Maximaler Spitzenstrom pro Relais: 165 A / 20 ms
– Glühlampen / Halogenlampen: max. 10 A
– Leuchtstofflampen (max. 140 µF): max. 3 A (700 W)
– LED-Treiber / elektronische Vorschaltgeräte: max. 6 A (Anlaufstrom prüfen)
– Motoren / Antriebe: max. 10 A
– Maximale Gesamtstrombelastung des Geräts: 180 A
HVAC-Steuerung:
– PWM-Ansteuerung für Ventile (Magnetventile)
– 3-Punkt-Ventile: Auf / Zu / Stopp
– Unterstützung von Fancoils (2-Leiter-Systeme)
– Logikverriegelung für 4-Leiter- oder 3-Stufen-Fancoils
– Geeignet für Heizen, Kühlen und kombinierte HVAC-Anwendungen
Kommunikation & Versorgung:
– KNX-Busversorgung: 21–32 V DC
– Stromaufnahme: ≤ 10 mA
– Stromaufnahme während des Schaltimpulses (50 ms): 10–30 mA (ETS-Parameter)
– KNX-TP1-Schnittstelle
– microSD-Version (BO16F01KNX-SD) zur lokalen Speicherung der ETS-Konfiguration und für schnellen Gerätetausch
Mechanik:
– Montage auf Standard-DIN-Schiene (EN 60715)
– Abmessungen: 8 TE
– Gehäuse: PC-ABS
– Gewicht: ca. 520 g
– Schutzgrad: IP20 (EN 60529)
Verfügbare Varianten – F-Series
Die Universal OUTPUTS Plus-Serie ist erhältlich mit:
- 4, 8, 12, 16 und 24 Ausgängen
Zudem gibt es IN/OUT PLUS-Modelle mit integrierten Binäreingängen:
- IO04F01KNX – 4 IN / 4 OUT
- IO08F01KNX – 8 IN / 8 OUT
- IO12F01KNX – 12 IN / 12 OUT
- IO16F01KNX – 16 IN / 16 OUT
Dank dieser Varianten eignet sich die F-Series ideal für reine Relaissteuerungen sowie für Projekte, die lokale KNX-Eingänge, Sensorfunktionen oder HVAC-Regelung kombinieren.
