KNX Schaltaktor / I/O | 12 IN / 12 OUT | 16A / 16AX – C-Last
€346,06 Inkl. MwSt. €614,68 Inkl. MwSt.. Nicht auf Lager, aber verfügbar
Eigenschaften
Informationen
Link zur Eelectron Website (ENG)

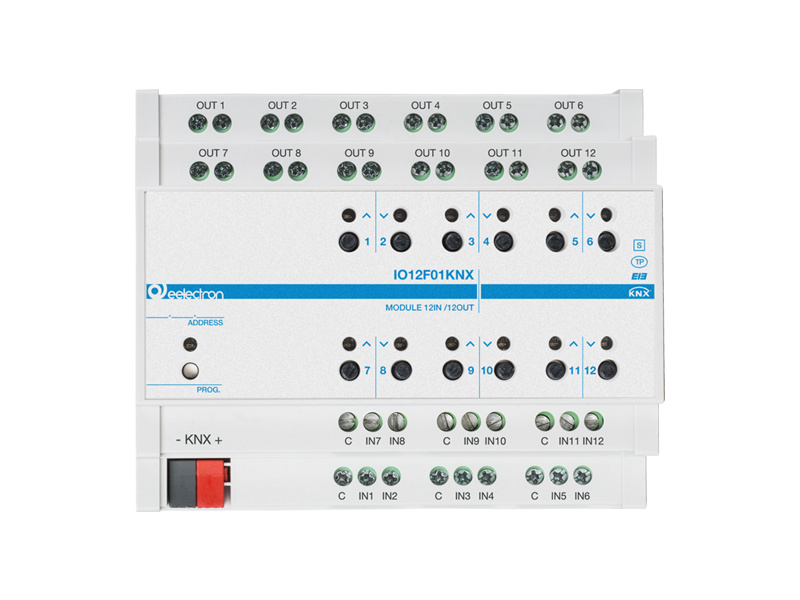

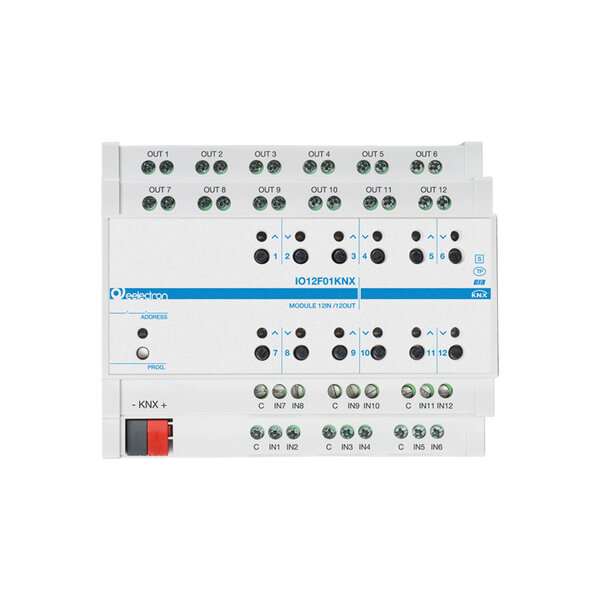

KNX Schaltaktor / I/O 12 IN / 12 OUT – 16A / 16AX C-Last
Artikelnummer: IO12F01KNX
Der KNX Schaltaktor/I/O mit 12 Relaisausgängen (16A/16AX – C-Last) und 12 potenzialfreien Eingängen bietet sehr umfangreiche Steuerungsmöglichkeiten für Beleuchtung, HVAC, Jalousien, Ventilatoren und Szenen. Die Ausgänge können einzeln oder paarweise konfiguriert werden, z. B. für Rollläden, Ventilatoren und 3-Punkt-Ventile.
Das Gerät unterstützt 12 PWM-Ventilkanäle, 6 Kanäle für Rollladen-/Jalousiesteuerung, 6 Kanäle für 3-Punkt-Ventile sowie bis zu 3 Fancoil-Aktoren (2-Leiter) oder 2 Fancoil-Aktoren (4-Leiter). Relais können per logischer Verriegelung kombiniert werden, um komplexe Fancoil-Steuerungen oder Sonderfunktionen (bis zu 12 Ausgänge) zu realisieren.
Die 12 Eingänge können für Taster, Schalter oder (als Ausgang) zur Ansteuerung von Signal-LEDs genutzt werden. Vier dieser Eingänge können als analoge Eingänge für NTC-Temperatursensoren konfiguriert werden, wodurch 4 Temperaturmessungen auf dem Bus verfügbar sind und eine einfache thermische Regelung möglich ist.
Das Modul unterstützt bis zu 3 integrierte Thermostate mit PI-Regelung, geeignet für Heizen, Kühlen, Ventile sowie 2- oder 4-Leiter-Fancoils. Eine manuelle Bedienung über Fronttasten und Status-LEDs ist ebenfalls vorhanden.
Technische Merkmale:
– 12 Relaisausgänge 16A/16AX (140 µF) – geeignet für C-Lasten
– Minimale Schaltleistung: 10 mA
– Maximaler Einschaltstrom: 165 A / 20 ms
– Motoren / EVG / LED-Treiber: max. 10 A (Einschaltstrom beachten)
– 12 potenzialfreie Eingänge (dry contact)
– 4 analoge Eingänge für NTC-Sensoren (TS00A/B/D01ACC)
– KNX-Busversorgung: 21–32 V DC, Verbrauch ca. 10 mA
– microSD (SD-Variante) für schnelle Wiederherstellung der Programmierung
Dieses Modell ist Teil der Eelectron F-Series und ist ebenfalls in 4-, 8-, 16- und 24-fach Varianten erhältlich. Siehe Verwandte Produkte für alle verfügbaren Ausführungen.
In derselben Serie sind auch Schaltaktoren ohne Eingänge erhältlich für Anwendungen, bei denen ausschließlich Relaissteuerung benötigt wird.
