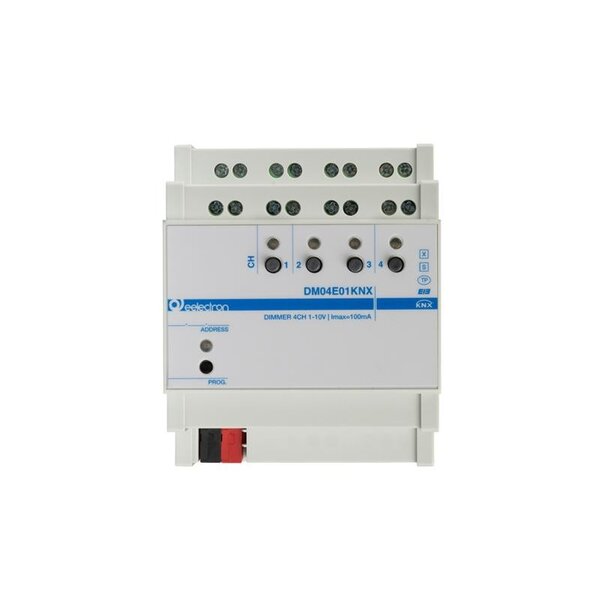

KNX Dimmer 4 Kanäle 1–10 V | 4× Relais 16 A
€180,00 exkl. MwSt.
€320,00 exkl. MwSt.
€217,80 Inkl. MwSt. €387,20 Inkl. MwSt.. Nicht auf Lager, aber verfügbar
€217,80 Inkl. MwSt. €387,20 Inkl. MwSt.. Nicht auf Lager, aber verfügbar
4-kanaliger KNX Dimmer mit 1–10-V-Ausgängen und 4 Relais für elektronische Vorschaltgeräte. Geeignet für Einzelkanal, Tunable White, RGB und RGBW mit Szenen, Logik und Energiesparfunktionen. Lesen Sie mehr
Eigenschaften
Marke:
eelectron
Artikelnummer::
DM04E01KNX
EAN:
8054144524986
Verfügbarkeit:
Nicht auf Lager, aber verfügbar
Lieferzeit:
Versand innerhalb von ca. 8 Werktagen (Hinweis: Dies ist ein Richtwert und abhängig von der Verfügbarkeit beim Hersteller; in einigen Fällen erfolgt der Versand schneller, es kann aber auch länger dauern).
Informationen
Link zur eelectron Website (Englisch)

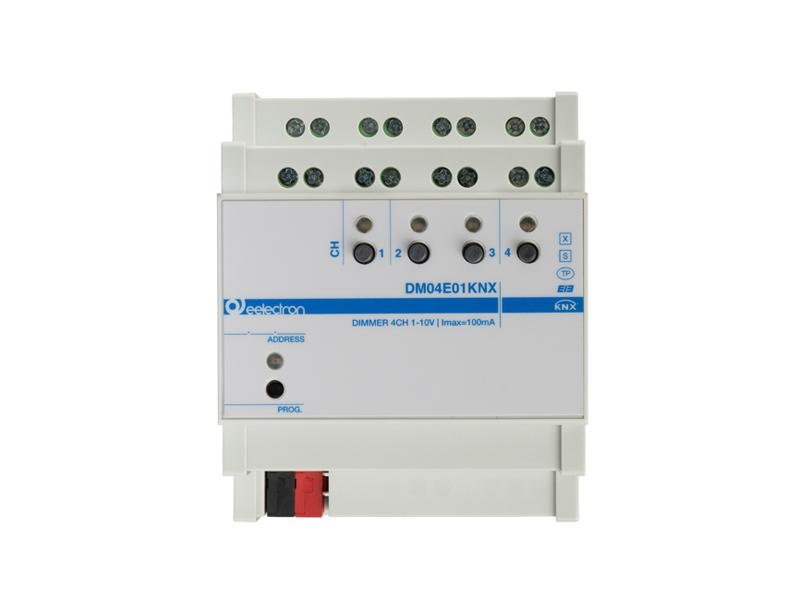

KNX Dimmer 4 Kanäle 1–10 V | 4× Relais 16 A
Art.-Nr.: DM04E01KNX
Dieser 4-kanalige KNX Dimmer ist für die Ansteuerung von elektronischen Vorschaltgeräten und LED-Treibern über ein 1–10-V-Steuersignal ausgelegt. Das Gerät arbeitet ohne zusätzliche Spannungsversorgung und kombiniert analoge Dimm-Ausgänge mit leistungsstarken Relaisausgängen in einer kompakten DIN-Schienenlösung für professionelle Beleuchtungsinstallationen.
Anwendungsbereiche
- Dimmen von Leuchten mit 1–10-V-Schnittstelle
- Ansteuerung von elektronischen Vorschaltgeräten (EVG)
- Tunable-White-Beleuchtung
- RGB- und RGBW-Beleuchtung
- Schalten der Versorgungsspannung für Vorschaltgeräte und LED-Treiber
Funktionen
- 4 unabhängige 1–10-V-Dimmkanäle
- 4 Relaisausgänge mit 16 A für Versorgungsschaltungen
- Flexible Zuordnung der Relais zu den 1–10-V-Kanälen (z. B. RGBW)
- Unterstützung für Einzelkanal, Tunable White, RGB und RGBW
- Keine Einschaltströme dank kapazitiver Laststeuerung
- Startfunktion für Leuchtstofflampen
- Einstellbares Verhalten beim Einschalten und während des Dimmens
- Zeitfunktionen wie Einschaltverzögerung und Treppenhausfunktion
- Szenen, Sequenzen, Sperr- und Logikfunktionen
- Energiesparmodus (Economical Mode)
- Anpassbare Dimmkennlinie mit bis zu 5 Punkten
- 4 manuelle Bedientasten mit Status-LEDs
- 16 Logikblöcke
- Unterstützung für KNX Data Secure
Technische Daten
- KNX-Busversorgung: 21–32 V DC (SELV)
- Stromaufnahme KNX: max. 15 mA
- Verlustleistung: max. 4 W
- Analoge Ausgänge: 1–10 V
- Max. Steuerstrom je Ausgang: 100 mA
- Max. Kabellänge 1–10 V: 500 m (0,5 mm²)
- Relaiskontakte: µ-Kontakt
- Max. Relaisstrom: 16 A, 250 V AC, cos φ = 1
- Max. Einschaltstrom Relais: 117 A (TV-8)
- Glühlampen: max. 8 A
- Motoren und Getriebemotoren: max. 3 A
- Montage: DIN-Schiene, 4 Teilungseinheiten
- Schutzart: IP20
- Betriebstemperatur: -5 °C bis +45 °C
Wichtige Hinweise
- Prüfen Sie stets, ob der Einschaltstrom der LED-Treiber unterhalb des zulässigen Relais-Spitzenstroms liegt.
- Die Relaisausgänge sind für die Versorgungsschaltung vorgesehen und nicht zum direkten Dimmen.
- Bei langen 1–10-V-Leitungen geeignete Kabel verwenden, um Spannungsverluste zu vermeiden.
- Installation und Parametrierung dürfen nur durch eine qualifizierte KNX-Fachkraft erfolgen.
