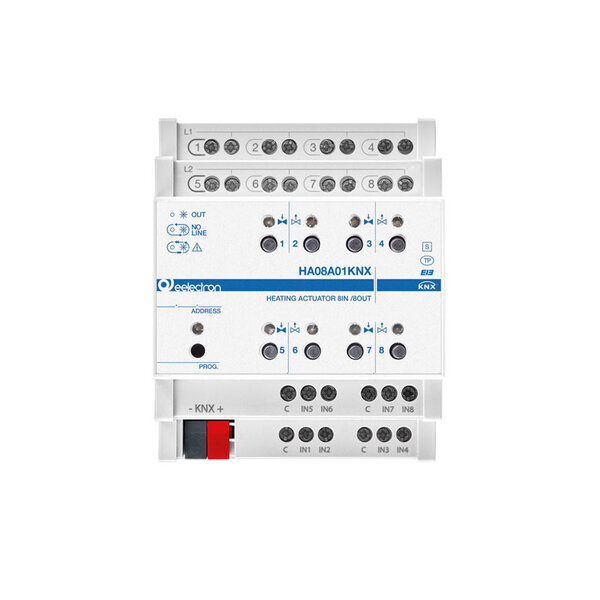

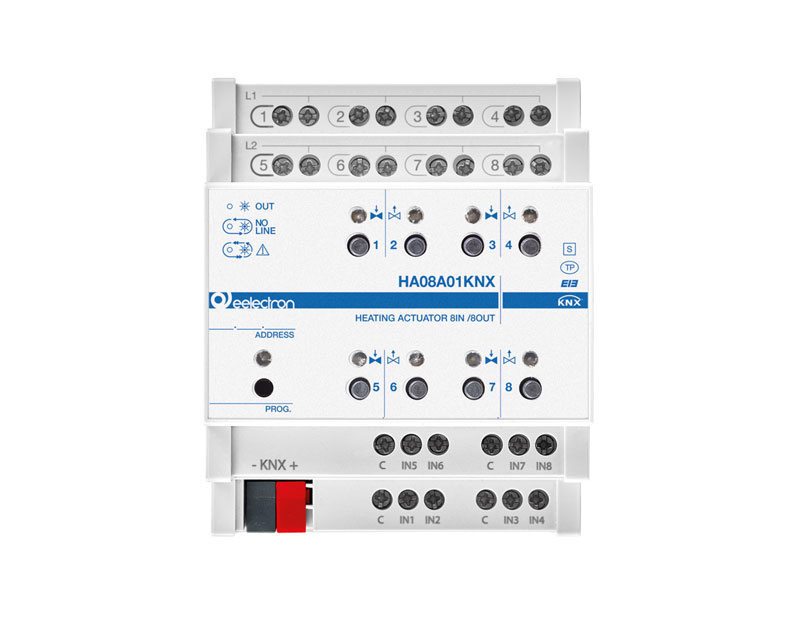

KNX DIN Heizungsaktor 8 In / 8 Out
Art.-Nr.: HA08A01KNX
Dieser KNX Heizungsaktor für die DIN-Schienenmontage ist für die Ansteuerung elektrothermischer Ventile in Heiz- und Kühlsystemen konzipiert. Das Gerät verfügt über 8 Triac-Ausgänge und 8 frei parametrierbare Eingänge und eignet sich für professionelle HVAC-Anwendungen in Wohn- und Zweckgebäuden mit KNX-Installation.
Die Ausgänge können individuell als 8 Kanäle für Ein/Aus-Betrieb oder PWM-Regelung oder als 4 Kanäle für die 3-Punkt-Ventilansteuerung konfiguriert werden. Dadurch ist der Aktor vielseitig einsetzbar, z. B. für Fußbodenheizung, Radiatoren, Fan-Coil-Systeme (2- und 4-Rohr) und Zonenheizung.
Die 8 Eingänge sind für potenzialfreie Kontakte vorgesehen und können für Schalter, Taster, Szenen, Jalousie- und Rollladensteuerung, Sequenzen sowie Schrittbefehle verwendet werden. Zusätzlich können die Eingänge 1 bis 4 als Ausgänge für Signal-LEDs oder als analoge Eingänge für NTC-Temperaturfühler konfiguriert werden.
Der Aktor verfügt über umfangreiche integrierte Thermostatfunktionen. Insgesamt stehen 8 Thermostatmodule zur Verfügung, wobei jedes Modul 2 Regelstufen mit einem integrierten PI-Regler verwaltet. Damit lassen sich Heiz- und Kühlanlagen, Ventile und Fan-Coils präzise steuern.
Darüber hinaus sind 8 Logikblöcke verfügbar, mit denen einfache logische Funktionen oder komplexere Berechnungen mit algebraischen und bedingten Operatoren realisiert werden können. Zusätzlich stehen vordefinierte Algorithmen wie proportionale Temperatur- und Feuchteregelung sowie Taupunktberechnung zur Verfügung.
Technische Spezifikationen
- KNX / EIB Kommunikationsschnittstelle
- Montage: DIN-Schiene (4 Teilungseinheiten)
- Versorgung: über KNX-Bus, 21 – 32 V DC
- Stromaufnahme: ≤ 15 mA
- Anzahl Ausgänge: 8 Triac-Ausgänge
- Ausgangsspannung: 24 – 230 V AC, 50/60 Hz
- Nennstrom pro Ausgang: 500 mA
- Einschaltstrom (pro Gruppe von 4): max. 4 A
- Anzahl Eingänge: 8 potenzialfreie Eingänge
- Unterstützung für NTC-Temperaturfühler
- Maximale Kabellänge der Eingänge: 30 m (verdrillt)
- Betriebstemperatur: -5 °C bis +45 °C
- Schutzart: IP20
- Relative Luftfeuchtigkeit: max. 90 % (nicht kondensierend)
Wichtiger Hinweis
Die maximale Anzahl elektrothermischer Ventile pro Ausgang ist abhängig vom Einschaltstrom der verwendeten Ventile. Der maximale Einschaltstrom von 4 A pro Gruppe von 4 Ausgängen darf nicht überschritten werden. Es wird empfohlen, eine Einschaltverzögerung zwischen mehreren Ausgängen zu verwenden, um Stromspitzen zu reduzieren.
Das Gerät ist ausschließlich für den Innenbereich bestimmt und muss in Niederspannungsverteilern gemäß den geltenden KNX- und Sicherheitsnormen installiert werden.
