KNX DALI-Gateway TW, 1 Kanal

Name: eelectron KNX DALI-Gateway TW, 1 Kanal
Brand: eelectron
Price: 428.00 EUR
Availability: OutOfStock
Rating: 0 (0 reviews)

0 Review(s)

€428,00 exkl. MwSt. €475,00 exkl. MwSt.
€517,88 Inkl. MwSt. €574,75 Inkl. MwSt.. Nicht auf Lager, aber verfügbar

Grundpreis: €428,00 / Stück

Universelle KNX-DALI-Gateway mit 1 Kanal zur Steuerung von bis zu 64 DALI-Vorschaltgeräten. Unterstützt Tunable White (DT-8), Gruppen, Szenen, Zeitprogramme und Fehlerdiagnose über KNX. Lesen Sie mehr

Eigenschaften

Marke:

eelectron

Artikelnummer::

IC01D01DAL

EAN:

8054144522937

Verfügbarkeit:

Nicht auf Lager, aber verfügbar

Lieferzeit:

Versand innerhalb von ca. 8 Werktagen (Hinweis: Dies ist ein Richtwert und abhängig von der Verfügbarkeit beim Hersteller; in einigen Fällen erfolgt der Versand schneller, es kann aber auch länger dauern).

Informationen

Link zur Website von eelectron (Englisch)

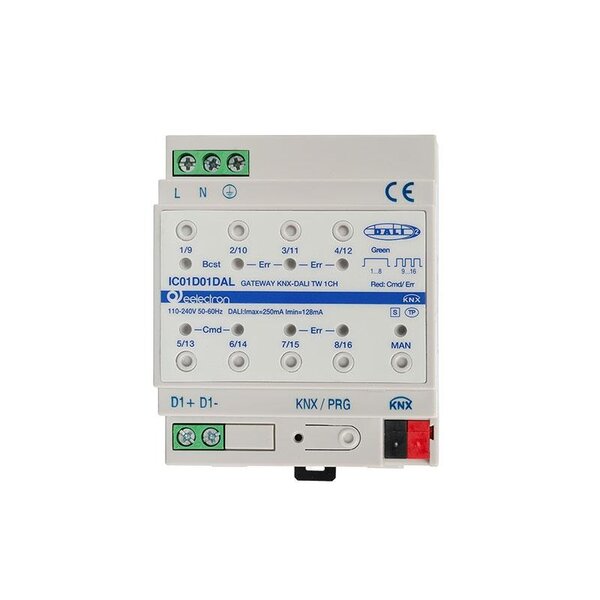

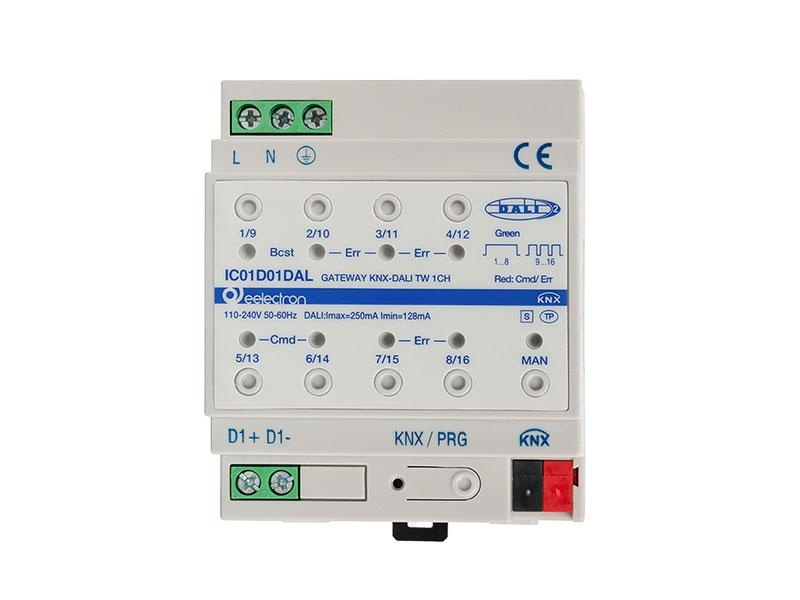

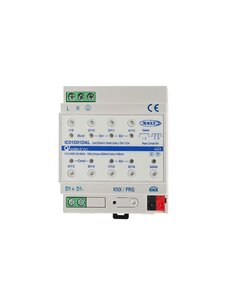

Universelle KNX DALI Gateway TW – 1 Kanal

Artikelnummer: IC01D01DAL | EAN: 8054144522937

Die Eelectron IC01D01DAL ist eine universelle KNX–DALI-Gateway mit einem Kanal (Single-Master Application Controller) zur Steuerung elektronischer Betriebsgeräte (ECGs) mit DALI-Schnittstelle gemäß EN 62386. Die Gateway wandelt KNX-Schalt- und Dimm-Befehle in DALI-Telegramme um und überträgt Statusinformationen vom DALI-Bus zurück auf KNX. Ein DALI-Ausgang unterstützt bis zu 64 ECGs, einzeln oder in maximal 16 DALI-Gruppen. Tunable White (DT-8) wird unterstützt und ermöglicht die Integration von KNX-Szenen, Zeitprogrammen und Lichtfarbsteuerung über DALI.

Anwendungsbereiche

KNX–DALI-Anbindung für Büro-, Retail- und Zweckbeleuchtung
Tunable White (DT-8) und Farbsteuerung über KNX-Szenen und Zeitprogramme
Gruppen- und Broadcast-Steuerung mit manueller Bedienung am Gerät
Überwachung, Fehlererkennung und Wartungsplanung (Betriebsstundenzähler pro Gruppe/ECG)

Hauptfunktionen

1× DALI-Ausgang, bis zu 64 ECGs (einzeln oder 16 Gruppen)
Tunable White / DT-8 und Farblichtsteuerung (Device Type 8), je nach Sub-Type:
- Tc (Correlated Colour Temperature / Farbtemperatur)
- XY (xy-Farbkoordinaten)
- RGB / RGBW / HSV (DT-8 Sub-Type RGBWAF)
Der DT-8 Sub-Type PrimaryN wird nicht unterstützt.
ETS5-Inbetriebnahme über DCA (Device Control App); flexible Adressierung
Szenen- und Zeitprogramme für Gruppen und einzelne ECGs (wert- und/oder farbgesteuert)
Betriebsmodi: Dauerbetrieb, Nachtmodus, Treppenhausfunktion
Betriebsstundenzähler pro Gruppe/ECG mit Alarm bei erreichter Lebensdauer
Fehlermanagement: individuelle Fehlerobjekte pro ECG, Gruppen-/Geräteanalyse, Fehlerzähler und -häufigkeit, Schwellenwertüberwachung
Szenenmodul inkl. dimmbarer Szenen; „Quick Exchange“-Funktion für schnellen Austausch defekter ECGs
Manuelle Steuerung (Gruppen- und Broadcast-Telegramme) über Fronttasten; LED-Anzeige für Status/Fehler

DALI- und Kompatibilitätsinformationen

Unterstützt ECGs gemäß EN 62386-102 ed.1 (DALI v1) und ed.2 (DALI-2)
Gateway zertifiziert nach EN 62386-101 und -103 ed.2 (DALI-2) und mit DALI-2-Logo gekennzeichnet
Nur Single-Master-Betrieb im DALI-Segment (kein Multi-Master). Die Gateway stellt die DALI-Spannung bereit; zusätzliche DALI-Versorgung ist nicht zulässig
DT-1 (Notlicht-Betriebsgeräte) können ausgelesen/geschaltet werden, jedoch sind Teststart/Report nicht möglich. Für volle DT-1-Funktionalität wird IC01D03DAL empfohlen

Technische Daten

Betriebsspannung (Netz)	110–240 V AC oder DC, 50–60 Hz
Leistungsaufnahme	Max. 9 W
KNX-Bus	SELV 24 V DC, ca. 5 mA; Medium: Twisted Pair (TP)
DALI-Ausgänge	1× Single-Master Application Controller (EN 62386-103 ed.2)
Max. Anzahl ECGs	64 (einzeln oder in 16 Gruppen)
DALI-Spannung	Typ. 16–18 V DC, kurzschlussfest; garantierter Strom 128 mA, max. 250 mA (Basisisolation, kein SELV)
Abschaltverzögerung	600 ms nach Kurzschlusserkennung
Neustart nach Abschaltung	5 s nach Kurzschluss
Anschlussklemmen (Netz)	L/N/PE, Schraubklemme, 3× 1–2,5 mm² (massiv oder Litze)
Anschlussklemmen (DALI)	D+ / D-, Schraubklemme, 2× 1–2,5 mm², empfohlener Mindestquerschnitt 1,5 mm²
KNX-Anschluss	Busstecker, Federklemme, 0,6–0,8 mm (massiv)
Bedienelemente	Prog-Taste (KNX), 1× Manuell-Taste, 8× Gruppen-/Broadcast-/Servicetasten
Anzeigen	Rote LED (Normal/Adressierung); RGB-LED (Handmodus/Fehler); 8× rote LED (Gruppenstatus/Fehler)
Gehäuse	ABS V0, 4 TE, ca. 130 g
Montage	DIN-Hutschiene (Niederspannungsverteilung)
Schutzart	IP20 (EN 60529)
Schutzklasse	Klasse I (IEC 1140)
Überspannungskategorie	Kat. III
Verschmutzungsgrad	Grad 2
Normen & Richtlinien	EN 62386-101/-102/-103, EN 63044-5-3; LVD 2014/35/EU; UK S.I. 2016:1101

Wichtige Hinweise

Single-Master-Betrieb: Betrieb nur in einem DALI-Segment ohne weitere DALI-Steuergeräte; zusätzliche DALI-Netzteile sind unzulässig.
DALI-Versorgung integriert: Die Gateway speist das DALI-Segment; maximale Strom- und Leitungslängen beachten.
DT-8 Sub-Type PrimaryN wird nicht unterstützt; wählen Sie Tc/XY/RGB(RGBW/HSV) gemäß ECG-Spezifikation.
Für DT-1-Notbeleuchtung mit Teststart/Reporting wird IC01D03DAL empfohlen.
Installation, Inbetriebnahme und ETS-Parametrierung dürfen nur durch qualifiziertes Fachpersonal gemäß KNX/DALI-Standards und lokalen Vorschriften durchgeführt werden.
