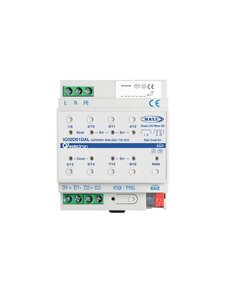

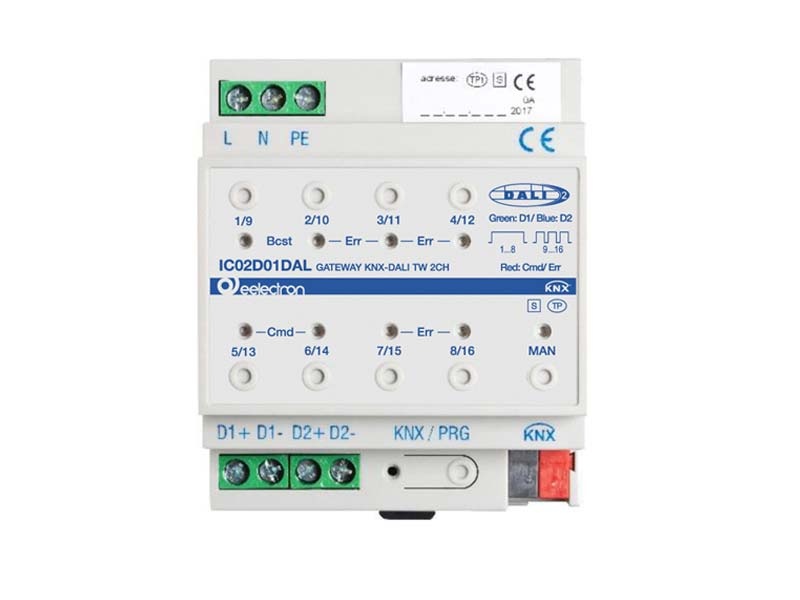

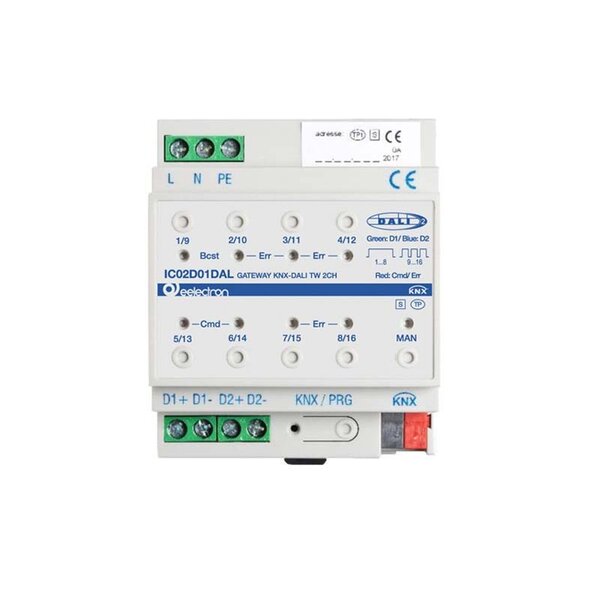

KNX DALI-Gateway – 2 Kanäle

Name: eelectron KNX DALI-Gateway – 2 Kanäle
Brand: eelectron
Price: 617.00 EUR
Availability: OutOfStock
Rating: 0 (0 reviews)

0 Review(s)

€617,00 exkl. MwSt. €685,00 exkl. MwSt.
€746,57 Inkl. MwSt. €828,85 Inkl. MwSt.. Nicht auf Lager, aber verfügbar

Grundpreis: €617,00 / Stück

KNX-DALI-Gateway mit 2 unabhängigen Kanälen zur Steuerung von bis zu 128 ECGs (64 pro Kanal). Unterstützt Tunable White (DT-8), Szenen, Zeitprogramme und Fehlerdiagnose über KNX. Lesen Sie mehr

Eigenschaften

Marke:

eelectron

Artikelnummer::

IC02D01DAL

EAN:

8054144522234

Verfügbarkeit:

Nicht auf Lager, aber verfügbar

Lieferzeit:

Versand innerhalb von ca. 8 Werktagen (Hinweis: Dies ist ein Richtwert und abhängig von der Verfügbarkeit beim Hersteller; in einigen Fällen erfolgt der Versand schneller, es kann aber auch länger dauern).

Informationen

Link zur Website von eelectron (Englisch)

KNX DALI Gateway TW – 2 Kanäle

Artikelnummer: IC02D01DAL | EAN: 8054144522234

Das Eelectron IC02D01DAL ist ein universelles KNX–DALI-Gateway mit zwei völlig unabhängigen Kanälen (Single Master Application Controller) zur Steuerung elektronischer Vorschaltgeräte (ECGs) mit DALI-Schnittstelle gemäß EN 62386. Jeder Kanal unterstützt bis zu 64 ECGs, einzeln oder in bis zu 16 DALI-Gruppen, sodass insgesamt bis zu 128 Geräte über ein Gateway gesteuert werden können. Das Gerät unterstützt Tunable White (DT-8) sowie DALI-2-Beleuchtungssteuerungen und wird direkt über das Gateway mit Strom versorgt – eine zusätzliche DALI-Spannungsversorgung ist nicht erforderlich oder zulässig.

Anwendungen

KNX–DALI-Integration für Beleuchtung in Büros, öffentlichen Gebäuden und kommerziellen Bereichen
Steuerung von Tunable White (DT-8) und dynamischem Farblicht über KNX
Szenensteuerung, Zeitprogramme und Gruppenmanagement für energieeffiziente Lichtregelung
Fehlererkennung, Betriebsstundenzähler und Wartungsmanagement über KNX
Montage auf 35-mm-DIN-Hutschiene in Niederspannungsverteilern

Hauptfunktionen

2 unabhängige DALI-Ausgänge – jeweils bis zu 64 ECGs (DALI/DT-8 kompatibel)
Tunable-White-Unterstützung (DT-8 Sub-Typ Tc) und Farblichtsteuerung (XY, RGB, HSV, RGBW)
Unterstützt DALI-2 gemäß EN 62386-101/-102/-103 ed.2
Volle ETS5-Konfiguration über DCA (Device Control App)
Adressierung von bis zu 16 Gruppen pro Ausgang
Szenensteuerung mit Dimmfunktionen und zeitbasierter Farb-/Wertsteuerung
Betriebsstundenzähler pro Gruppe/ECG mit Warnung bei Erreichen der maximalen Lebensdauer
Individuelle Fehlererkennung für jedes Licht/ECG mit detaillierter Gruppenanalyse
Schwellenwertüberwachung mit individuell konfigurierbaren Grenzwerten
„Quick-Exchange“-Funktion für einfachen Austausch defekter ECGs
Manuelle Steuerung von Gruppen und Broadcast-Telegrammen über Fronttasten
LED-Anzeige für Betriebsmodus, Fehler und Gruppenstatus (Rot/Grün/Blau)

DALI-Informationen und Kompatibilität

Single-Master-Application-Controller – kein Multi-Master-Betrieb erlaubt
Unterstützt ECGs gemäß EN 62386-102 ed.1 (DALI v1) und ed.2 (DALI-2)
Zertifiziert nach EN 62386-101 und -103 ed.2 (DALI-2, DIIA-zertifiziert)
Unterstützt Device Type 8 (DT-8) für Tunable White und Farbsteuerung
Unterstützt Subtypen XY, Tc, RGB, HSV, RGBW (PrimaryN wird nicht unterstützt)
Liest und steuert DALI-DT-1-Notleuchten (ohne Test-/Berichtsfunktionen)

Technische Daten

Betriebsspannung (Netz)	110–240 V AC/DC, 50–60 Hz
Leistungsaufnahme	Max. 16 W
KNX-Busversorgung	SELV 24 V DC, ca. 5 mA
Anzahl DALI-Ausgänge	2 (Single Master Application Controller, EN 62386-103 ed.2)
Maximale Anzahl ECGs	64 pro Ausgang (128 gesamt)
DALI-Spannung	Typ. 16–18 V DC, kurzschlussfest, Basisisolierung (kein SELV)
Garantierter Strom	128 mA
Maximalstrom	250 mA
Abschaltverzögerung	600 ms nach Kurzschlusserkennung
Neustartverzögerung	5 s nach Kurzschlusssperrung
Bedienelemente	Programmiertaste (KNX), manuelle Modustaste, 8 Funktionstasten
Anzeigeelemente	LED Rot/Grün/Blau (Modus, Fehler, Status) + 8 rote LEDs (Gruppenstatus)
Gehäuse	ABS V0, 4-TE-DIN-Gehäuse
Abmessungen	DIN-Hutschienenmontage (35 mm) gemäß EN 60715
Gewicht	ca. 130 g
Schutzklasse	Klasse I nach IEC 1140
Schutzart	IP20 gemäß EN 60529
Überspannungskategorie	Kategorie III
Verschmutzungsgrad	Klasse 2 (EN 60664-1)
Betriebstemperatur	-5 °C … +45 °C
Lagertemperatur	-25 °C … +55 °C
Relative Luftfeuchtigkeit	5 % – 93 % (nicht kondensierend)
Normen und Richtlinien	EN 62386-101/-102/-103, EN 63044-5-3, EMC 2014/30/EU, LVD 2014/35/EU

Wichtige Hinweise

Nur ein DALI-Controller pro Segment verwenden (kein Multi-Master-Betrieb erlaubt).
Die integrierte DALI-Stromversorgung versorgt die angeschlossenen ECGs – externe DALI-Netzteile sind nicht zulässig.
Der Subtyp DT-8 PrimaryN wird nicht unterstützt.
Für vollständige DT-1-Notbeleuchtungsfunktionen wird das Modell IC01D03DAL empfohlen.
Installation und Inbetriebnahme dürfen nur durch qualifiziertes Fachpersonal gemäß KNX- und DALI-Normen erfolgen.
