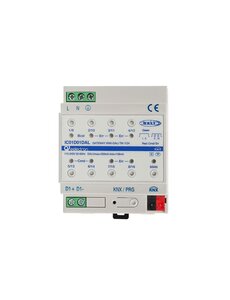

Pasarela KNX DALI TW, 1 canal

Name: eelectron Pasarela KNX DALI TW, 1 canal
Brand: eelectron
Price: 428.00 EUR
Availability: OutOfStock
Rating: 0 (0 reviews)

0 Review(s)

€428,00 IVA no incluido €475,00 IVA no incluido
€517,88 IVA incluido €574,75 IVA incluido. Agotado, pero disponible

Precio unidad: €428,00 / Pieza

Pasarela KNX-DALI universal de 1 canal para controlar hasta 64 ECG DALI. Compatible con Tunable White (DT-8), gestión de grupos, escenas, horarios y diagnóstico de fallos vía KNX. Leer más

Especificaciones

Marca:

eelectron

Número de artículo::

IC01D01DAL

EAN:

8054144522937

Disponibilidad:

Agotado, pero disponible

Plazo de entrega:

Enviado en aproximadamente 8 días laborables (atención: este plazo es orientativo y depende de la disponibilidad del fabricante; en algunos casos se enviará antes, pero también puede tardar más).

Información

Enlace al sitio web de eelectron (Inglés)

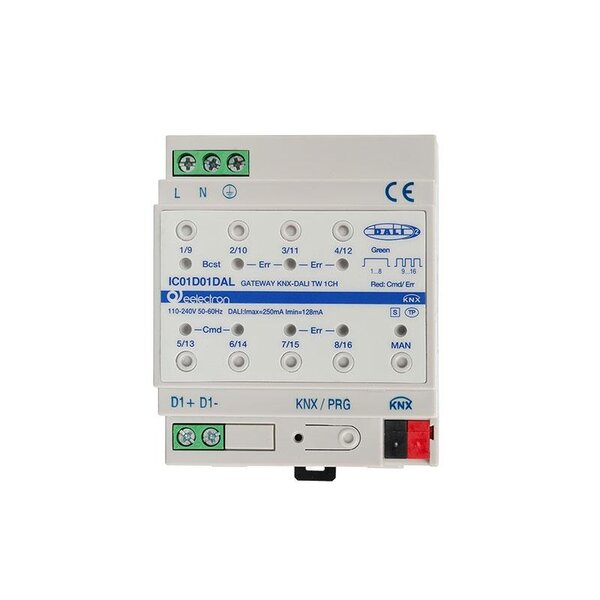

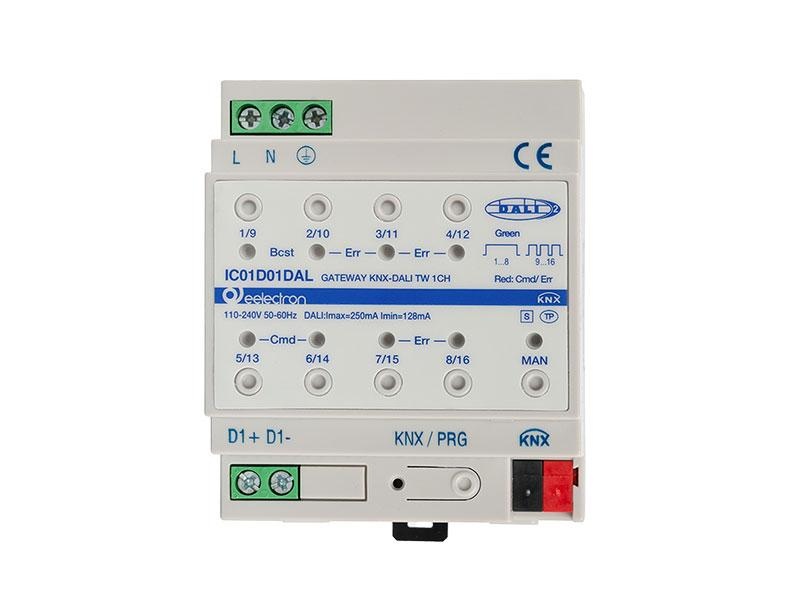

Pasarela KNX DALI universal TW – 1 canal

Código: IC01D01DAL | EAN: 8054144522937

La Eelectron IC01D01DAL es una pasarela KNX–DALI universal de un canal (controlador de aplicación maestro único) diseñada para controlar balastos electrónicos (ECG) con interfaz DALI conforme a la norma EN 62386. El dispositivo convierte las órdenes KNX de conmutación y regulación en telegramas DALI y envía la información de estado del bus DALI al bus KNX. Una salida DALI permite controlar hasta 64 ECG, individualmente o en un máximo de 16 grupos DALI. Es compatible con Tunable White (DT-8) e integra escenas, horarios y control de color a través del sistema KNX.

Aplicaciones

Integración KNX–DALI para sistemas de iluminación en oficinas, comercios y edificios públicos
Control Tunable White (DT-8) y de color mediante escenas y programas horarios KNX
Control de grupos y transmisión broadcast con manejo manual desde el dispositivo
Supervisión, detección de fallos y planificación de mantenimiento (contador de horas por grupo/ECG)

Funciones principales

1× salida DALI, hasta 64 ECG (individuales o en 16 grupos)
Tunable White / DT-8 y control de luz de color (Device Type 8) según el sub-tipo:
- Tc (temperatura de color correlacionada)
- XY (coordenadas de color xy)
- RGB / RGBW / HSV (subtipo DT-8 RGBWAF)
El subtipo DT-8 PrimaryN no es compatible.
Puesta en marcha ETS5 mediante DCA (Device Control App) con direccionamiento flexible
Programación de escenas y horarios para grupos y ECG individuales (por valor y/o color)
Modos de funcionamiento: permanente, nocturno o temporizado tipo escalera
Contador de horas de funcionamiento por grupo/ECG con alarma al alcanzar la vida útil
Gestión de fallos: objetos individuales de error, análisis detallado por grupo/dispositivo, recuento y supervisión de umbrales
Módulo de escenas con escenas regulables y función “Quick exchange” para sustituir fácilmente los ECG defectuosos
Control manual (grupos y broadcast) mediante botones frontales; indicadores LED para estado y fallos

Información DALI y compatibilidad

Compatible con ECG conforme a EN 62386-102 ed.1 (DALI v1) y ed.2 (DALI-2)
Certificada según EN 62386-101 y -103 ed.2 (DALI-2) y autorizada para llevar el logotipo DALI-2
Modo maestro único: no admite otros controladores DALI en el mismo segmento. La alimentación DALI está integrada y no se permite fuente DALI externa
Los dispositivos DT-1 (emergencia) pueden ser leídos y controlados, pero las funciones de prueba e informe no están disponibles. Para compatibilidad completa con DT-1, se recomienda IC01D03DAL

Datos técnicos

Tensión de alimentación (red)	110–240 V AC o DC, 50–60 Hz
Consumo máximo	9 W
Bus KNX	SELV 24 V DC, aprox. 5 mA; medio: par trenzado (TP)
Salidas DALI	1× controlador maestro único (EN 62386-103 ed.2)
Número máximo de ECG	64 (individuales o agrupados en 16 grupos)
Tensión DALI	Típ. 16–18 V DC, protegida contra cortocircuitos; corriente garantizada 128 mA, máx. 250 mA (aislamiento básico, no SELV)
Retardo de apagado	600 ms tras detección de cortocircuito
Reinicio	5 s después del apagado por cortocircuito
Conexiones (red)	L/N/PE, tornillo, 3× 1–2,5 mm² (macizo o trenzado)
Conexiones (DALI)	D+ / D-, tornillo, 2× 1–2,5 mm²; sección mínima recomendada 1,5 mm²
Conector KNX	Conector de bus, resorte 0,6–0,8 mm (macizo)
Elementos de control	Botón Prog (KNX), 1× manual, 8× grupo/broadcast/servicio
Indicadores	LED roja (modo normal/adresado); LED RGB (manual/fallo); 8× LED rojas (estado de grupo/fallos)
Carcasa	ABS V0, 4 módulos DIN, aprox. 130 g
Montaje	Carril DIN de 35 mm (cuadro de distribución de baja tensión)
Grado de protección	IP20 (EN 60529)
Clase de protección	Clase I (IEC 1140)
Categoría de sobretensión	Cat. III
Grado de contaminación	Clase 2
Normas y directivas	EN 62386-101/-102/-103, EN 63044-5-3; LVD 2014/35/UE; UK S.I. 2016:1101

Notas importantes

Modo maestro único: solo un controlador DALI por segmento; no se permite fuente DALI externa.
Alimentación DALI integrada: la pasarela alimenta la línea DALI; respetar límites de corriente y longitud del cable.
El subtipo DT-8 PrimaryN no es compatible; usar Tc/XY/RGB(RGBW/HSV) según la especificación ECG.
Para iluminación de emergencia DT-1 con funciones de prueba/informe, usar IC01D03DAL.
La instalación, puesta en marcha y configuración ETS deben realizarse por personal cualificado conforme a las normas KNX/DALI y a las regulaciones de seguridad locales.
