Pasarela KNX DALI – 2 canales

Name: eelectron Pasarela KNX DALI – 2 canales
Brand: eelectron
Price: 617.00 EUR
Availability: OutOfStock
Rating: 0 (0 reviews)

0 Review(s)

€617,00 IVA no incluido €685,00 IVA no incluido
€746,57 IVA incluido €828,85 IVA incluido. Agotado, pero disponible

Precio unidad: €617,00 / Pieza

Pasarela KNX-DALI con 2 canales independientes para controlar hasta 128 ECG (64 por canal). Compatible con Tunable White (DT-8), escenas, horarios y diagnóstico de fallos vía KNX. Leer más

Especificaciones

Marca:

eelectron

Número de artículo::

IC02D01DAL

EAN:

8054144522234

Disponibilidad:

Agotado, pero disponible

Plazo de entrega:

Enviado en aproximadamente 8 días laborables (atención: este plazo es orientativo y depende de la disponibilidad del fabricante; en algunos casos se enviará antes, pero también puede tardar más).

Información

Enlace al sitio web de eelectron (Inglés)

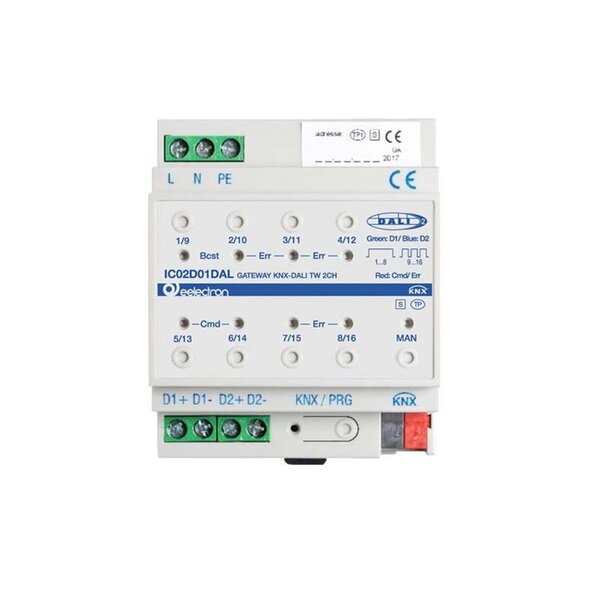

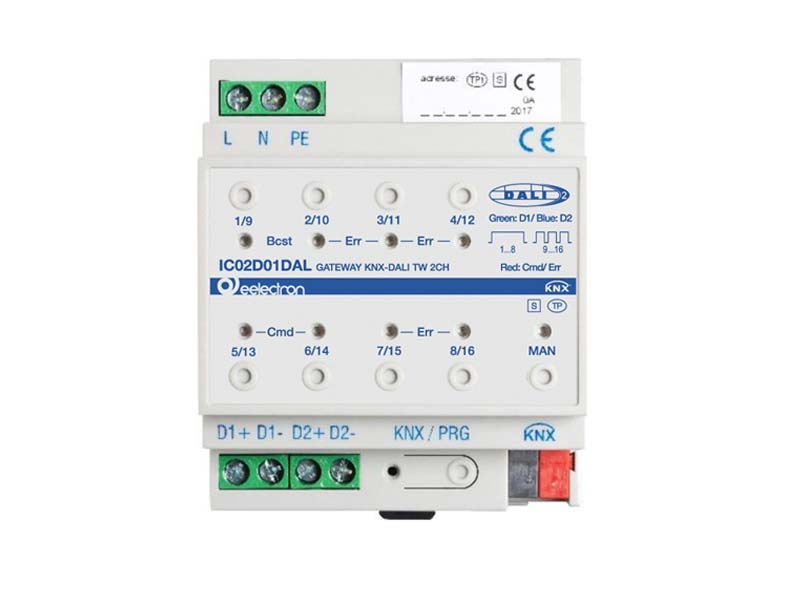

Pasarela KNX DALI TW – 2 canales

Número de artículo: IC02D01DAL | EAN: 8054144522234

El Eelectron IC02D01DAL es una pasarela KNX–DALI universal con dos canales completamente independientes (Single Master Application Controllers) para controlar balastos electrónicos (ECG) con interfaz DALI conforme a la norma EN 62386. Cada canal puede gestionar hasta 64 ECG, individualmente o en hasta 16 grupos DALI, lo que permite controlar hasta 128 dispositivos a través de una sola pasarela. El dispositivo admite Tunable White (DT-8) y DALI-2, y proporciona alimentación directa a los ECG conectados, sin necesidad de fuente de alimentación DALI externa.

Aplicaciones

Integración KNX–DALI para la gestión de iluminación en oficinas, edificios públicos y entornos comerciales
Control de iluminación Tunable White (DT-8) y de color dinámico a través de KNX
Gestión de escenas, horarios y grupos para un control de iluminación eficiente
Supervisión de fallos, contador de horas de funcionamiento y mantenimiento vía KNX
Montaje en carril DIN (35 mm) en cuadros de distribución de baja tensión

Funciones principales

2 salidas DALI independientes – hasta 64 ECG por canal (compatible DALI/DT-8)
Control Tunable White (DT-8 subtipo Tc) y gestión de color (XY, RGB, HSV, RGBW)
Compatibilidad total DALI-2 según EN 62386-101/-102/-103 ed.2
Configuración completa mediante ETS5 y aplicación DCA (Device Control App)
Direccionamiento de hasta 16 grupos por salida
Módulo de escenas con funciones de regulación y control horario por valor o color
Contador de horas por grupo/ECG con alarma de vida útil
Detección de fallos individual con análisis detallado por grupo/dispositivo
Supervisión de umbrales con valores configurables
Función “Quick Exchange” para el reemplazo rápido de ECG defectuosos
Control manual de grupos y telegramas broadcast mediante botones frontales
Indicadores LED para modo, error y estado de grupo (rojo/verde/azul)

DALI y compatibilidad

Single Master Application Controller – no se permite operación multi-maestro
Compatible con ECG según EN 62386-102 ed.1 (DALI v1) y ed.2 (DALI-2)
Certificado según EN 62386-101 y -103 ed.2 (DALI-2, certificado DIIA)
Soporta Device Type 8 (DT-8) para gestión de blanco regulable y color
Subtipos admitidos: XY, Tc, RGB, HSV, RGBW (PrimaryN no compatible)
Lectura y control de dispositivos DALI DT-1 (emergencia) sin funciones de prueba

Datos técnicos

Alimentación (red)	110–240 V AC/DC, 50–60 Hz
Consumo de energía	Máx. 16 W
Alimentación del bus KNX	SELV 24 V DC, aprox. 5 mA
Número de salidas DALI	2 (Single Master Application Controller, EN 62386-103 ed.2)
Número máximo de ECG	64 por salida (128 en total)
Tensión DALI	16–18 V DC típica, protección contra cortocircuitos, aislamiento básico (no SELV)
Corriente garantizada	128 mA
Corriente máxima	250 mA
Retardo de apagado	600 ms tras detección de cortocircuito
Reinicio tras apagado	5 s tras la detección del cortocircuito
Elementos de control	Botón de programación (KNX), botón de modo manual, 8 teclas de función
Indicadores	LED rojo/verde/azul (modo, error, estado) + 8 LED rojos (estado de grupo)
Carcasa	Plástico ABS V0, 4 módulos DIN
Montaje	En carril DIN (35 mm) según EN 60715
Peso	Aprox. 130 g
Clase de protección	Clase I según IEC 1140
Grado de protección	IP20 según EN 60529
Categoría de sobretensión	Categoría III
Grado de contaminación	Clase 2 (EN 60664-1)
Temperatura de funcionamiento	-5 °C … +45 °C
Temperatura de almacenamiento	-25 °C … +55 °C
Humedad relativa	5 % – 93 % (sin condensación)
Normas y directivas	EN 62386-101/-102/-103, EN 63044-5-3, EMC 2014/30/UE, LVD 2014/35/UE

Notas importantes

Solo se permite un controlador DALI por segmento (no multi-maestro).
La fuente DALI integrada alimenta los ECG conectados – no se permiten fuentes DALI externas.
El subtipo DT-8 PrimaryN no es compatible.
Para control completo de luminarias de emergencia DT-1, se recomienda el modelo IC01D03DAL.
La instalación y configuración deben realizarse por personal cualificado conforme a las normas KNX y DALI.
