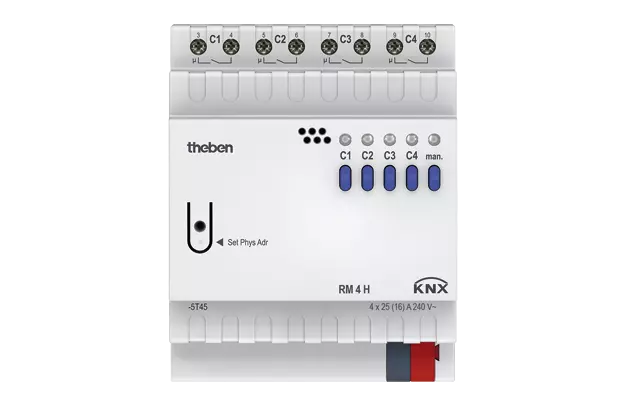

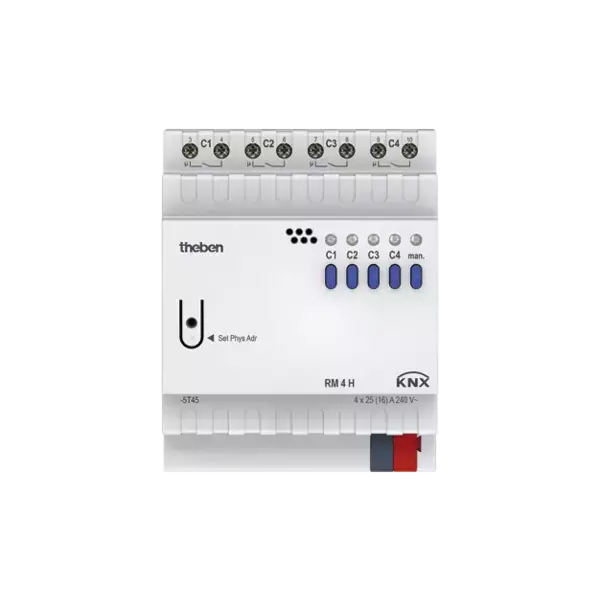

RM 4 H KNX – Actuador de conmutación KNX de 4 canales de alta potencia
Art. n.º 4940212
Aplicación
El RM 4 H KNX de Theben es un actuador de conmutación de 4 canales para instalaciones KNX, diseñado para conmutar cargas eléctricas elevadas como iluminación LED, lámparas incandescentes y halógenas. Equipado con el módulo FIX1 y relés biestables, el dispositivo está optimizado para cargas capacitivas (C-carga) de hasta 25 A por canal. Cada salida permite control manual y cuenta con indicador LED de estado. La configuración mediante ETS permite activar múltiples funciones como retardos, modos impulso y lógica de control. Gracias a sus contactos sin potencial, también permite la conmutación de distintas fases de red.
Funciones principales
- Actuador KNX de 4 canales de alta potencia, hasta 25 A por canal
- Equipado con módulo FIX1 y relés biestables
- Apto para altas corrientes de arranque hasta 1200 A (200 µs)
- Control manual disponible directamente en el dispositivo
- Indicadores LED de estado por canal
- Configuración vía ETS: encendido/apagado, impulso, retardo de encendido/apagado, luz de escalera con preaviso
- Funciones lógicas: bloqueo, Y, O, habilitación
- Permite conmutación de diferentes fases
Datos técnicos
| Número de artículo | 4940212 |
| Tensión de alimentación KNX | <10 mA |
| Montaje | Riel DIN (4 TE) |
| Tipo de conexión | Bornes de tornillo y conector de bus KNX |
| Sección máxima del cable | Macizo: 0,5–6 mm²; con puntera: 0,5–4 mm² |
| Número de canales | 4 |
| Tipo de contacto | Relé biestable, 25 A / 16 A |
| Apertura de contacto | < 3 mm |
| Carga óhmica | 4800 W |
| Lámparas de bajo consumo | 410 W |
| LED < 2 W | 75 W |
| LED 2–8 W | 850 W |
| LED > 8 W | 850 W |
| Corriente de arranque | máx. 1200 A / 200 µs |
| Conmutación de diferentes fases | Posible |
| Apto para carga C | Sí, con módulo FIX1 |
| Temperatura ambiente | -5 °C a +45 °C |
| Índice de protección | IP20 |
| Clase de protección | Clase II según EN 60669 |
Notas importantes
- El RM 4 H KNX está diseñado para conmutar cargas elevadas; usar únicamente con cableado adecuado y cumpliendo las normativas vigentes.
- Se requiere configuración mediante software ETS (versión 5 o superior) para el funcionamiento completo.
- Los contactos sin potencial permiten la conmutación de distintas fases de red.
- El control manual sigue disponible incluso sin tensión de bus KNX.
