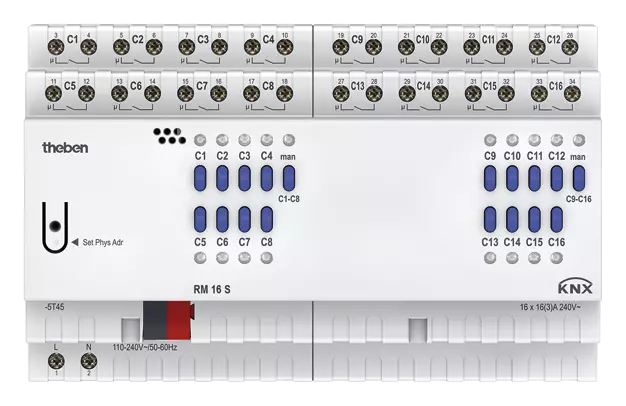

Theben RM 16 S KNX – Actuador 16 canales FIX2 con indicador LED
€308,43 IVA no incluido
€536,41 IVA no incluido
€373,20 IVA incluido €649,06 IVA incluido. Agotado, pero disponible
€373,20 IVA incluido €649,06 IVA incluido. Agotado, pero disponible
Actuador KNX de 16 canales con módulo FIX2, indicador LED por canal, control manual (incluso sin tensión de bus), apto para cargas de 16 A. Leer más
Especificaciones
Marca:
Theben
Número de artículo::
4940225
EAN:
4003468491256
Disponibilidad:
Agotado, pero disponible
Plazo de entrega:
Se enviará dentro de aproximadamente 8 días laborables.
Información
RM 16 S KNX – Actuador de conmutación KNX de 16 canales con módulo FIX2
Art. n.º 4940225
Aplicación
El RM 16 S KNX de Theben es un actuador de conmutación de 16 canales para instalaciones KNX, diseñado para conmutar distintos tipos de cargas eléctricas como bombillas incandescentes, halógenas, fluorescentes y LED. Equipado con el módulo FIX2, es ideal para cargas capacitivas (C-Load). Dispone de indicación LED de estado por canal y control manual directo en el dispositivo, incluso sin tensión del bus KNX, lo que lo hace perfecto para sistemas de automatización exigentes.
Funciones principales
- Actuador de 16 canales con módulo FIX2 para cargas capacitivas (C-Load)
- Control manual en el dispositivo, incluso sin tensión de bus
- Indicador LED de estado por canal
- Funciones configurables vía ETS: encendido/apagado, impulso, retardo
- Función de escalera con aviso previo
- Funciones lógicas: bloqueo, Y, O, habilitar
- Compatible con comandos centrales: encendido/apagado permanente, conmutación central, guardar/recuperar escenas
- Salidas sin potencial – permite conmutar distintas fases de red
- Apto para SELV si todos los canales conmutan únicamente circuitos SELV
Datos técnicos
| Número de artículo | 4940225 |
| Tensión de alimentación KNX | Tensión de bus, ≤ 4 mA |
| Tensión de red | 110–240 V AC, 50/60 Hz |
| Consumo en reposo | ~0,5 W |
| Montaje | Riel DIN, 8 módulos |
| Tipo de conexión | Conector de bus KNX |
| Sección máxima del cable | Macizo: 0,5–6 mm²; con puntera: 0,5–4 mm² |
| Número de canales | 16 |
| Tipo de contacto | Contacto de cierre, 16 A / 3 A |
| Apertura de contacto | < 3 mm |
| Carga resistiva | 3680 W |
| Lámparas incandescentes / halógenas | 2000 W |
| Lámparas fluorescentes (balasto convencional compensado) | 1300 W (140 µF) |
| Lámparas fluorescentes (sin compensación) | 2000 VA |
| Lámparas fluorescentes (balasto electrónico) | 1200 W |
| Lámparas de bajo consumo | 300 W |
| LED < 2 W | 55 W |
| LED 2–8 W | 600 W |
| LED > 8 W | 600 W |
| Corriente de arranque | máx. 800 A / 200 µs |
| Tensión de salida | 240 V AC |
| Salidas de conmutación | Sin potencial |
| Conmutación de distintas fases | Posible |
| Apto para SELV | Sí, si todos los canales conmutan SELV |
| Tipo de módulo | FIX2 |
| Temperatura ambiente | -5 °C a +45 °C |
| Grado de protección | IP20 |
| Clase de protección | Clase II (según EN 60669) |
Notas importantes
- Utilizar solo con cableado adecuado y cumpliendo las normativas vigentes para cargas capacitivas.
- La configuración completa requiere el software ETS (versión 5 o superior).
- El control manual está disponible incluso sin tensión del bus KNX.
- Las salidas sin potencial permiten conmutar distintas fases de red.
