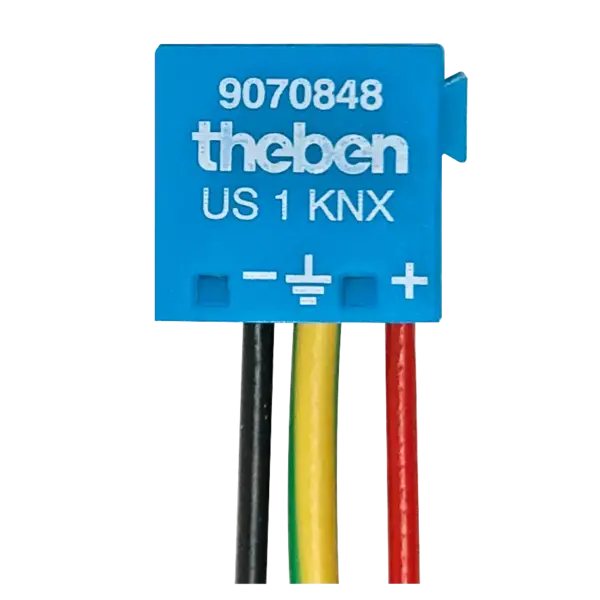

US 1 KNX – Protección contra sobretensiones para KNX
€48,79 IVA incluido €84,85 IVA incluido. Agotado, pero disponible
Especificaciones
Información

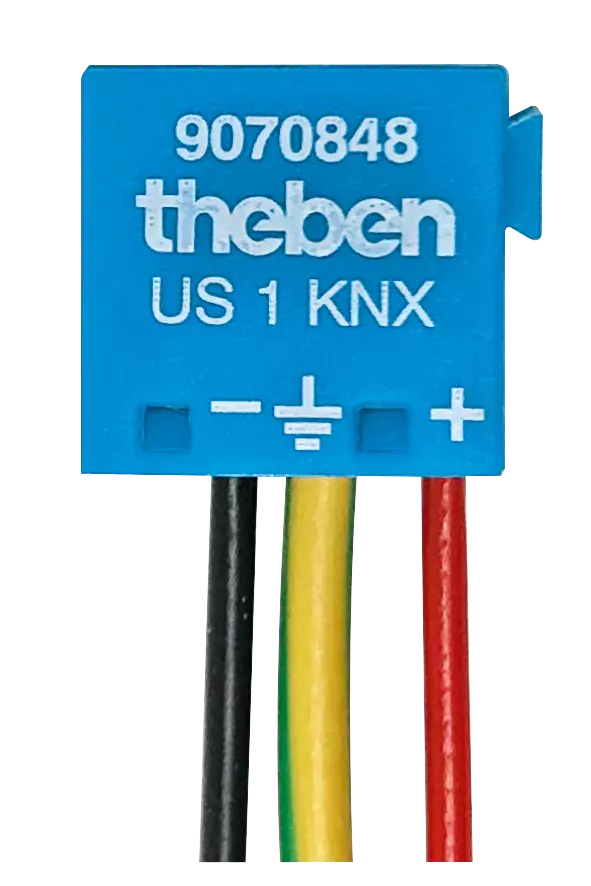

US 1 KNX – Protección contra sobretensiones para sistemas KNX
Art. n.º: 9070848
El Theben US 1 KNX es un protector contra sobretensiones compacto en forma de terminal de bus KNX. Protege los sistemas KNX y LUXORliving contra sobretensiones causadas por rayos o interferencias eléctricas. Sustituye al terminal de bus estándar y es apto para proteger acopladores de bus individuales o cuadros completos. De fácil instalación y amplio rango de temperatura, es ideal para instalaciones nuevas o renovaciones.
Aplicación
El US 1 KNX se utiliza como protección fina contra sobretensiones en instalaciones KNX o LUXORliving. Protege los componentes del bus en entornos donde pueden presentarse sobretensiones superiores a 2 kV. Se instala directamente en lugar del terminal de bus o mediante el conector de carril (rail connector).
Funciones
- Protección contra sobretensiones para sistemas KNX y LUXORliving
- Sustituye al terminal de bus KNX estándar
- Protege los acopladores de bus contra sobretensiones > 2 kV
- Apto para componentes individuales o cuadros completos
- Compatible con acopladores de bus tipo N y REG
Datos técnicos
- Tensión nominal (UN): 21–31 V DC
- Corriente nominal (IN): 6 A
- Corriente de descarga (8/20 µs): 5 kA
- Nivel de protección (usp):
- A 100 V/µs: < 350 V
- A 1 kV/µs: < 500 V
- Resistencia de aislamiento: > 104 MΩ
- Capacidad: 1 pF
- Conexiones:
- Conector BCU: Ø 1 mm con contactos dorados
- Cables de bus: Ø 0,8 mm, longitud 200 mm
- Cable de tierra: 0,75 mm², longitud 200 mm
- Temperatura de funcionamiento: –40 °C a +80 °C
Instalación
El US 1 KNX se instala en lugar del terminal de bus KNX convencional. Para proteger un cuadro completo, todas las líneas de bus entrantes y salientes deben estar equipadas con este dispositivo. Para acopladores tipo N o REG, se conecta mediante el rail de datos.
Advertencias importantes
- Instalación solo por personal cualificado según las normativas vigentes.
- Verifique que el dispositivo no esté dañado antes de la instalación. No lo utilice si presenta daños.
- Respete los colores de los cables (rojo y negro); no los invierta.
- El cable de tierra verde/amarillo debe conectarse a tierra lo más corto posible.
- Atención: este dispositivo solo protege el lado del bus. Se requiere protección adicional para la alimentación (por ejemplo, DEHNguard).
- Está prohibido abrir o modificar el dispositivo. Esto anula la garantía.
