KNX/DALI Gateway – 1 Kanal – Multi-Master Applikations-Controller
€773,19 Inkl. MwSt. €859,10 Inkl. MwSt.. Nicht auf Lager, aber verfügbar
Eigenschaften
Informationen
Link zur Website von eelectron (Englisch)

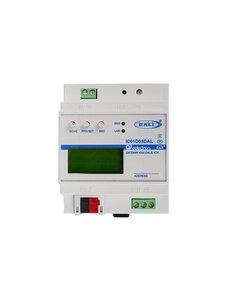

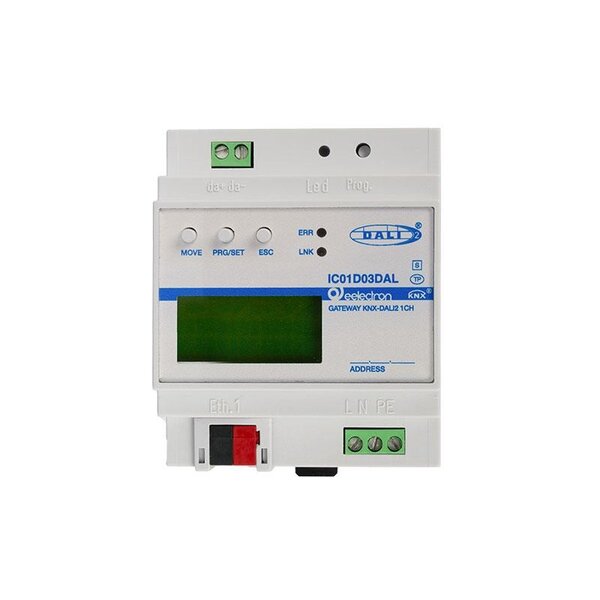

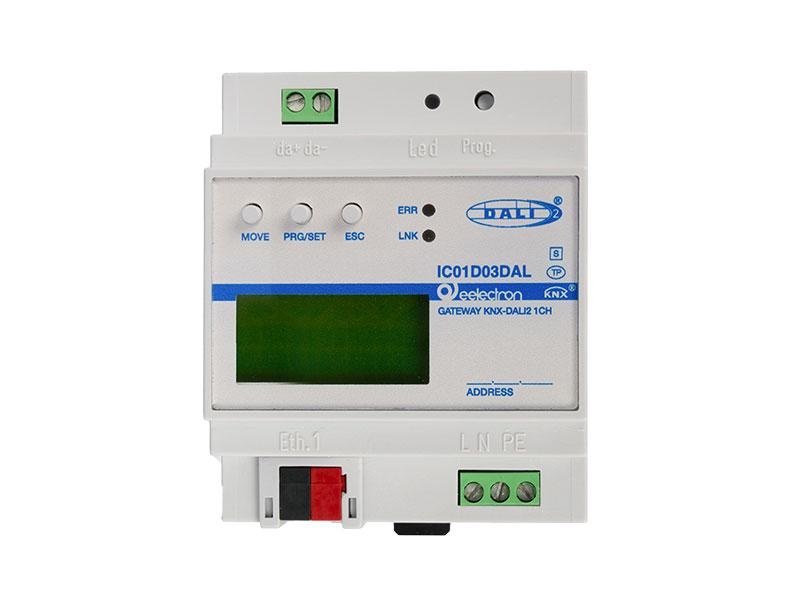

KNX/DALI Gateway – 1 Kanal – Multi-Master Application Controller
Artikelnummer: IC01D03DAL | EAN: 8054144522654
Das Eelectron IC01D03DAL ist ein fortschrittliches KNX/DALI-Gateway mit einem Kanal, entwickelt als Multi-Master Application Controller zur Steuerung elektronischer Vorschaltgeräte (EVG) mit DALI1/DALI2-Schnittstelle. Das Gerät unterstützt außerdem DALI-2 Bewegungs- und Lichtsensoren gemäß EN 62386-303/304 und ermöglicht eine konstante Lichtregelung direkt über die angeschlossenen DALI-Sensoren.
Das Gateway wandelt Schalt- und Dimmkommandos des KNX-Systems in DALI-Telegramme um und überträgt Status- und Ereignisinformationen vom DALI-Bus in KNX-Telegramme. Dank der integrierten Multi-Master-Funktion können Sensoren, Taster und Steuergeräte innerhalb desselben DALI-Segments parallel betrieben werden.
Anwendungsbereiche
- Integration von DALI-Beleuchtung und Sensoren in KNX-Gebäudeautomationssysteme
- Unterstützung von DALI1 und DALI2-Beleuchtungssystemen
- Konstante Lichtregelung mit DALI-2-Sensoren für energieeffiziente Beleuchtungssteuerung
- Einsatz in gewerblichen, öffentlichen und industriellen Gebäuden
- Unterstützt Notbeleuchtung (IEC 62386-202) mit Einzel- oder Zentralbatteriesystemen
Hauptfunktionen
- 1 DALI-Kanal – bis zu 64 elektronische Vorschaltgeräte (EVG)
- Multi-Master Application Controller gemäß EN 62386-103 Ed.2
- Unterstützung von DALI1 und DALI2, einschließlich Bewegungs- und Lichtsensoren
- Bis zu 8 DALI-2-Sensoren (Bewegung/Licht) und 8 DALI-Taster (4 Kanäle pro Gerät)
- Unterstützt 8 generische DALI-Eingänge (physikalische Größen)
- Konstante Lichtregelung basierend auf Soll- und Istwertvergleich
- Volle KNX-Integration mit Data Secure-Unterstützung
- Webinterface für lokale Konfiguration und Überwachung
- Konfiguration über ETS5 (mit DCA-Applikation)
- Anzeige und Bedienung über LC-Display und Fronttasten
Technische Daten
| Betriebsspannung | 100–240 V AC/DC, 50–60 Hz |
|---|---|
| Leistungsaufnahme | Max. 8 W |
| KNX-Busversorgung | SELV 24 V DC, ca. 5 mA |
| Anzahl der DALI-Ausgänge | 1 |
| Ausgangstyp | Multi-Master Application Controller nach EN 62386-103 Ed.2 |
| Max. Anzahl EVG | 64 elektronische Vorschaltgeräte (EN 62386-101 Ed.1/Ed.2) |
| Max. Anzahl Sensoren | 8 DALI-2 Bewegungs- oder Lichtsensoren (EN 62386-303/-304) |
| Max. Anzahl Taster | 8 DALI-Taster (4 Kanäle pro Gerät) |
| DALI-Spannung | Typ. 18 V DC, kurzschlussfest, max. 250 mA, Basisisolation (kein SELV) |
| Garantierter Strom | 160 mA |
| Maximalstrom | 250 mA |
| Abschaltverzögerung | 600 ms nach Kurzschlusserkennung |
| Wiederanlaufverzögerung | 5 s nach Kurzschlussbehebung |
| KNX-Medium | Twisted Pair (TP), KNX Data Secure |
| Ethernet | 100BaseT (100 Mbit/s), RJ45-Anschluss, DHCP oder feste IP-Adresse |
| Gehäuse | Kunststoff ABS-V0, 4 TE (72 mm Breite) |
| Abmessungen (H x B x T) | 58 x 72 x 90 mm |
| Gewicht | 160 g |
| Montage | Auf DIN-Tragschiene (35 mm) gemäß EN 60715 |
| Schutzart | IP20 nach EN 60529 |
| Schutzklasse | Klasse I nach IEC 1140 |
| Überspannungskategorie | Kategorie III |
| Verschmutzungsgrad | Grad 2 (EN 60664-1) |
| Betriebstemperatur | -5 °C bis +45 °C |
| Lagertemperatur | -25 °C bis +55 °C |
| Transporttemperatur | -25 °C bis +70 °C |
| Relative Luftfeuchtigkeit | 5 % – 93 % (nicht kondensierend) |
| Normen | EN 62386-101/-102/-103, EN 63044-5-3, EN 63044-5-1/-5-2 |
| Richtlinien | Niederspannungsrichtlinie 2014/35/EU, EMV 2014/30/EU |
Anzeige- und Bedienelemente
- 3 Tasten: Move, Prg/Set, ESC für manuelle Steuerung und Geräteeinstellungen
- LC-Display: 2x12 Zeichen für Konfiguration und Statusanzeige
- LEDs: Rot (Betriebsmodus), Gelb (Ethernet-Link), Rot (Fehleranzeige)
Wichtige Hinweise
- Multi-Master-Betrieb gemäß EN 62386-103 Ed.2 ist zulässig.
- Externe DALI-Stromversorgungen sind nicht erlaubt – das Gerät speist die EVGs und Sensoren selbst.
- Die Gesamtstromaufnahme aller DALI-Geräte darf 160 mA nicht überschreiten.
- Nur zugelassene KNX- und DALI-Komponenten gemäß den angegebenen Normen verwenden.
- Installation und Inbetriebnahme nur durch qualifiziertes Fachpersonal nach KNX/DALI-Standards.
