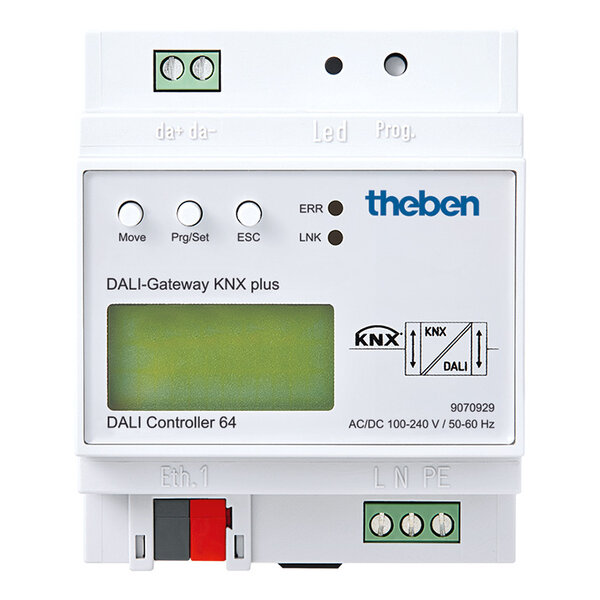

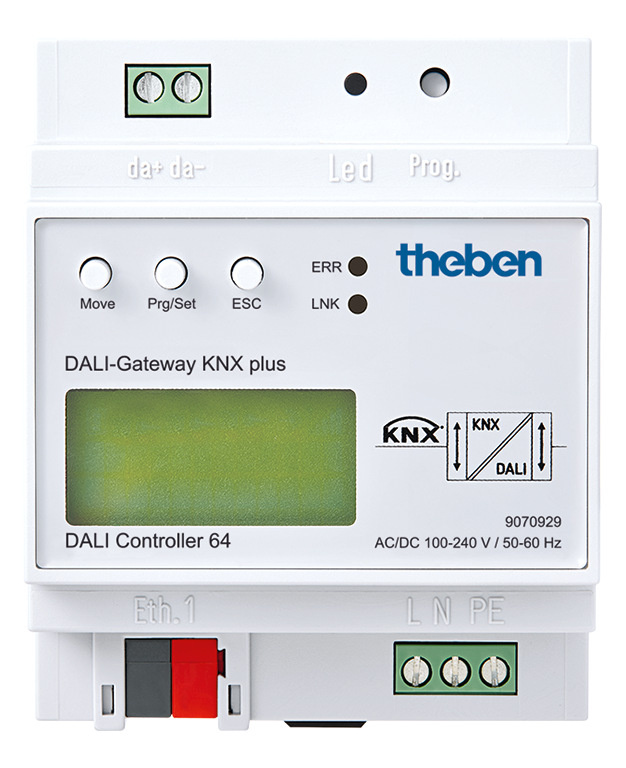

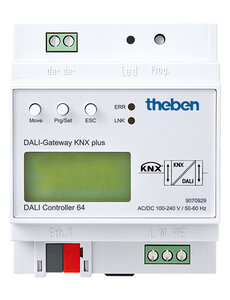

DALI-Gateway KNX plus
Art.-Nr.: 9070929
Produktbeschreibung
Das DALI-Gateway KNX plus von Theben ist eine fortschrittliche Schnittstelle zur Integration von bis zu 64 DALI-Geräten in ein KNX-Gebäudeautomationssystem. Es eignet sich für die Steuerung von elektronischen Vorschaltgeräten (EVGs), Transformatoren, LED-Konvertern und mehr. Über das Gateway können bis zu 16 Gruppen geschaltet, gedimmt oder auf einen gewünschten Wert gesetzt werden. Die Steuerung unterstützt DALI Farbmanagement (DT8), Notlichtfunktion (Einzel- und Zentralbatterie, EN 62386-202), Szenen und Effekte.
Anwendungsbereiche
- Integration von DALI-Leuchten und -Geräten in KNX-Systeme
- Steuerung von bis zu 64 DALI-Geräten pro Gateway
- Gruppen- und Szenensteuerung (bis zu 16 Gruppen)
- Unterstützung von Farbsteuerung, Helligkeit und Farbtemperatur (DT8)
- Verwaltung von Notbeleuchtung (Einzel- und Zentralbatterie)
- Effektmodul für automatisierte Lichtsteuerungen
- Status- und Fehlermeldungen für Visualisierung und Diagnose
Wichtigste Merkmale
- Bedienung über LC-Display (2x12 Zeichen)
- Inbetriebnahme direkt am Gerät, über integrierten Webserver oder ETS Plug-In
- Netzwerkanschluss: 100 Mbit/s (RJ45)
- Unterstützung von DALI „Device Type 8“ (DT8)
- Konfiguration und Parametrierung über Menü am Gerät
Technische Daten
| Betriebsspannung: | 100 – 240 V AC/DC, 50 – 60 Hz (Schraubklemme 3x 1–2,5 mm²) |
| KNX-Busspannung: | Max. 30 V (WAGO Steckklemme 243) |
| Netzwerk: | 100 Mbit/s (RJ45) |
| DALI-Spannung: | 16 – 20 V DC (Schraubklemme 2x 1–2,5 mm²) |
| Anzahl DALI-Geräte: | Max. 64 |
| Anzahl Gruppen: | Max. 16 |
| Bedienung: | LC-Display (2x12 Zeichen), Webserver, ETS Plug-In |
| Szenenmodul: | Bis zu 16 Gruppen |
| Effektmodul: | Für Lichtsteuerungen und Effekte |
| Montage: | DIN-Hutschiene (Reiheneinbau), 4 TE |
Wichtiger Hinweis zu DALI-2 und EN 62386-202 (Part 202)
Dieses Produkt unterstützt DALI-Notlichtfunktionen gemäß EN 62386-202 (DALI Part 202). Diese internationale Norm ist Teil des DALI-2-Standards und beschreibt die Anforderungen für selbstversorgte Notleuchten, die über DALI angeschlossen werden.
Durch die Unterstützung von EN 62386-202 können DALI-2-zertifizierte Notleuchten (sogenannte „Device Type 1“) mit diesem Gateway eingelesen, überwacht und getestet werden. Dies ermöglicht die einfache Integration von Wartung, Monitoring und automatischen Funktionstests der Notbeleuchtung in das KNX-System.
Bitte beachten Sie: Die EN 62386-202-Kompatibilität garantiert die DALI-2-Funktionalität für Notbeleuchtung. Dies bedeutet nicht automatisch, dass das Gerät für alle DALI-2-Funktionen vollständig zertifiziert ist. Für den aktuellen DALI-2-Zertifizierungsstatus konsultieren Sie bitte die DALI Alliance Datenbank oder die offizielle Produktdokumentation von Theben.
