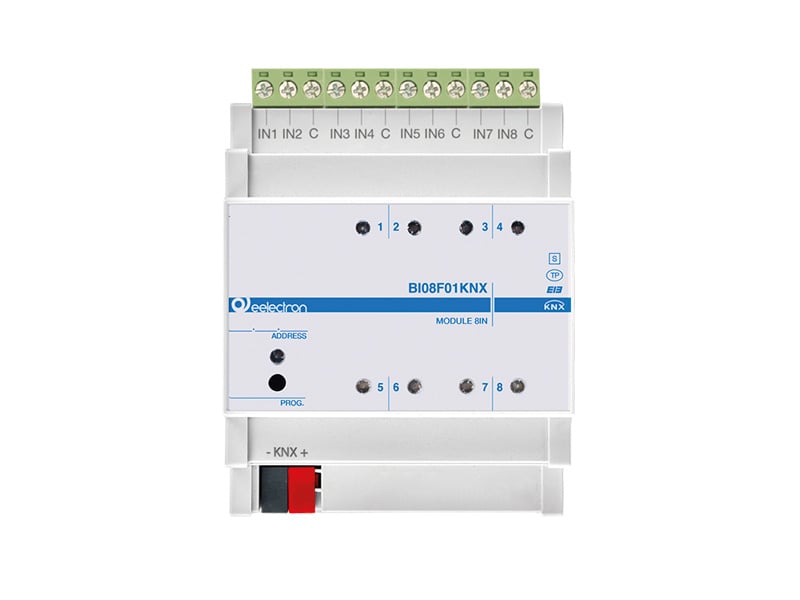

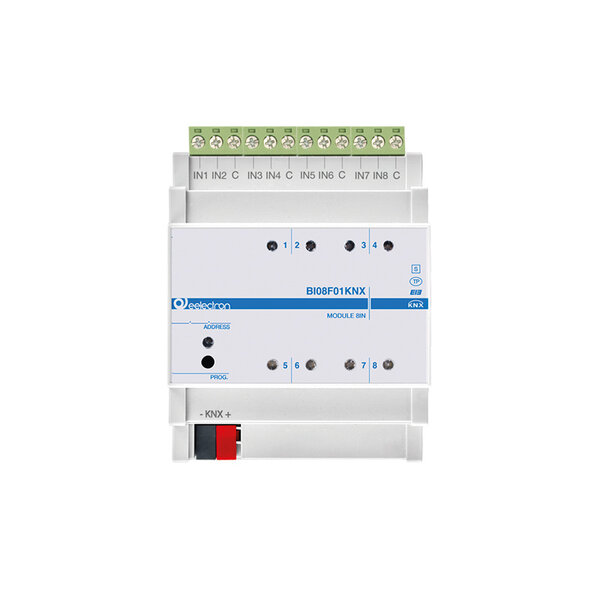

Universelles DIN-Modul mit 8 Digitaleingängen
€158,51 Inkl. MwSt. €280,72 Inkl. MwSt.. Nicht auf Lager, aber verfügbar
Eigenschaften
Informationen
Link zur Eelectron-Website (Englisch)
Universelles DIN-Modul – 8 digitale Eingänge (KNX)
Artikelnummer: BI08F01KNX
Das Eelectron BI08F01KNX ist ein vielseitiges KNX-DIN-Modul mit 8 Digitaleingängen für potentialfreie Kontakte, wie z. B. Taster, Magnetkontakte oder andere Sensoren. Die Eingänge können für Schalten, Dimmen, Jalousie-/Rollladensteuerung, Szenen, Sequenzen und Impulszählung konfiguriert werden. Dank der umfangreichen Funktionen eignet sich das Gerät ideal für Wohngebäude, Zweckbauten und umfassende Gebäudeautomationslösungen.
Anwendungsbereiche
- Anbindung von KNX an Taster, Magnetkontakte und andere potentialfreie Sensoren
- Schalt-, Dimm- sowie Jalousie-/Rollladenfunktionen
- Szenensteuerung, Sequenzen und erweiterte Automatisierungsaufgaben
- Impulszählfunktion für Digitaleingänge (Short Distance)
- NTC-Temperaturmessung und integrierte Thermostatfunktionen
- Anschluss von Smart-Sensoren (CO₂ oder VOC + Temperatur)
Wichtigste Funktionen
- 8 unabhängige Digitaleingänge (potentialfrei)
- Konfigurierbar als Short Distance oder Long Distance
- Leitungsüberwachung über EOL-Widerstand 1,8 kΩ (1/8 W) für erhöhte Sicherheit (Long Distance)
- Impulszählung bei Konfiguration als digitaler Short-Distance-Eingang
- Status-LED je Eingang auf der Front sichtbar
- Analogeingänge für NTC-Fühler (Eingänge 1, 3, 5, 7) unterstützt
- Thermostatmodul mit PI-Regelung für Heizen/Kühlen, Ventile, 2-/4-Rohr-Fancoils
- Smart-Sensor-Unterstützung (SM03E01ACC CO₂ / SM03E02ACC VOC)
- 10 Logikblöcke für einfache oder komplexe Logikfunktionen
- Unterstützt proportionale Regelungen, Feuchte-/Temperatursteuerung und Taupunktberechnung
- Komplette KNX/ETS-Parametrierung (Szenen, Timer, Sequenzen, Logik)
- Integrierte KNX-Bus-Schnittstelle
Technische Daten
| Modell | BI08F01KNX |
|---|---|
| Marke | Eelectron |
| EAN | 8054144522289 |
| Anzahl Eingänge | 8 Digitaleingänge (potentialfrei) |
| Betriebsmodus | Short Distance / Long Distance |
| Leitungsüberwachung | EOL-Widerstand 1,8 kΩ, 1/8 W (Long Distance) |
| Impulszählung | Ja, im Short-Distance-Modus |
| NTC-Analogeingänge | Ja, an Eingängen 1, 3, 5 und 7 (TS01A01ACC / TS01B01ACC) |
| Smart-Sensor-Unterstützung | Kompatibel mit SM03E01ACC (CO₂) und SM03E02ACC (VOC) |
| Statusanzeige | LED je Eingang |
| Logikfunktionen | 10 Logikblöcke (Schwellwert, algebraisch, konditional) |
| Thermostat | PI-Regler, zweistufig Heizen/Kühlen, Ventile, 2-/4-Rohr-Fancoils |
| Konfiguration | ETS (Szenen, Timer, Sequenzen, Logik) |
| Bus-Schnittstelle | KNX TP integriert |
| Montage | DIN-Schiene (4 TE) |
Wichtige Hinweise
- Für Long-Distance-Überwachung stets den korrekten EOL-Widerstand von 1,8 kΩ verwenden.
- Die Impulszählfunktion arbeitet ausschließlich im Short-Distance-Modus.
- NTC-Eingänge nur an Eingängen 1, 3, 5 und 7 verfügbar.
- Smart-Sensoren können nur an den vorgesehenen Eingängen verwendet werden.
- Installation und ETS-Parametrierung ausschließlich durch zertifizierte KNX-Installateure.
