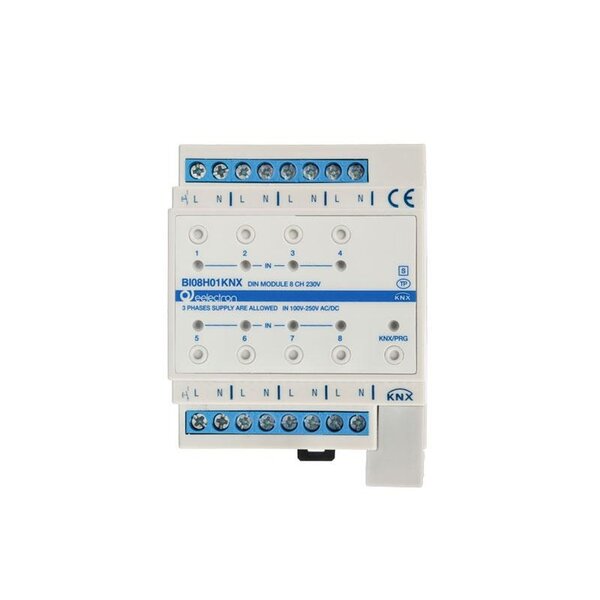

Universelles DIN-Modul 8 IN – Hochspannung 100–250 V AC/DC
€205,70 Inkl. MwSt. €385,99 Inkl. MwSt.. Nicht auf Lager, aber verfügbar
Eigenschaften
Informationen
Link zur Eelectron-Website (ENG)

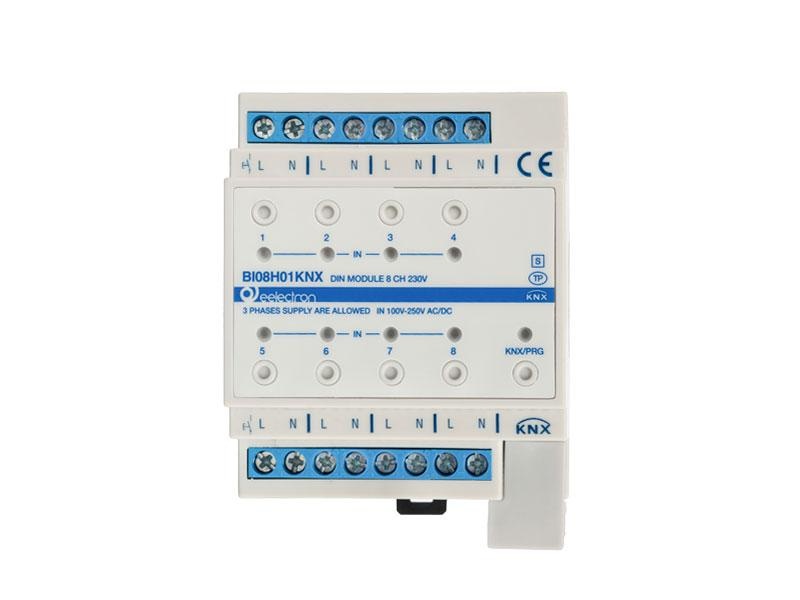

Universelles DIN-Modul – 8 Hochspannungseingänge (100–250 V AC/DC, KNX)
Artikelnummer: BI08H01KNX
Das Eelectron BI08H01KNX ist ein universelles KNX-Hutschienenmodul mit 8 Hochspannungseingängen für 100–250 V AC/DC. Das Gerät erkennt sowohl Spannungsanwesenheit als auch Spannungspulse und eignet sich daher für die Überwachung von Netzspannungen, die Erfassung von Schaltzuständen, die Pulserkennung sowie zur Ansteuerung von KNX-Funktionen wie Schalten, Dimmen, Jalousie-/Rollladensteuerungen und Szenen. Das Modul ist in einem 4TE-Gehäuse ausgeführt und für die Installation in Standardverteilungen vorgesehen.
Anwendungen
- Überwachung von 100–250 V AC/DC Spannungen
- Erkennung von Schaltvorgängen, Systemzuständen und Spannungspulsen
- Ansteuerung von Ein/Aus-, Dimm- und Jalousiefunktionen innerhalb von KNX
- Szenen, Sequenzen und erweiterte Automatisierungsfunktionen
- Anbindung konventioneller 230V-Schalter und Detektoren (z. B. Bewegungsmelder)
Wichtigste Funktionen
- 8 unabhängige Hochspannungseingänge (100–250 V AC/DC)
- Erkennung von Spannungsanwesenheit und Spannungspulsen
- Unterstützt Schalten, Dimmen, Jalousie-/Shuttersteuerung und Szenen
- Erweiterte Funktionen: Timer, Logikblöcke, Alarme, Sollwerte
- Konfigurierbares Verhalten nach Bus-Wiederherstellung
- Mehrfachaktionen und erweiterter Szenen-Controller
- Für bis zu 3 Phasen geeignet (jeder Eingang darf auf einer eigenen Phase liegen)
- Integrierte KNX-Busschnittstelle
Technische Daten
| Modell | BI08H01KNX |
|---|---|
| Marke | Eelectron |
| EAN | 8054144522951 |
| Anzahl der Eingänge | 8 binäre Hochspannungseingänge (100–250 V AC/DC) |
| Spannungserkennung | 230 V AC Scanning, Pulse und Statussignale |
| Eingangsstrom | 0,06 mA pro Eingang |
| Phasen | Maximal 3 Phasen (Eingänge können auf verschiedenen Phasen liegen) |
| Max. Kabellänge | 100 m |
| KNX-Versorgung | 21–30 V DC über KNX-Bus (max. 9,4 mA) |
| Busschnittstelle | Integriert (KNX TP) |
| Montage | DIN-Schiene (4TE, 35 mm) |
| Gehäuse | ABS V0 — 70 × 58 × 90 mm — 235 g |
| Schutzart | IP20 (EN 60529) |
| Sicherheitsklasse | Klasse III |
| Temperaturbereich | -5 °C bis +45 °C (Betrieb), -25 °C bis +55 °C (Lagerung) |
| Relative Luftfeuchtigkeit | Max. 93 %, nicht kondensierend |
| Normen | EN 63044-5-1 / EN 63044-5-2 — EMV-Richtlinie 2014/30/EU — KNX-Zertifizierung |
Wichtige Hinweise
- Jeder Eingang kann auf einer eigenen Phase betrieben werden (max. 3 Phasen).
- Ausschließlich für den Innenbereich in trockenen Umgebungen geeignet (IP20).
- Modul ist nur für Hochspannungseingänge geeignet, nicht für potentialfreie Kontakte.
- Installation und ETS-Konfiguration nur durch qualifizierte KNX-Fachkräfte.
